1-2292506-1

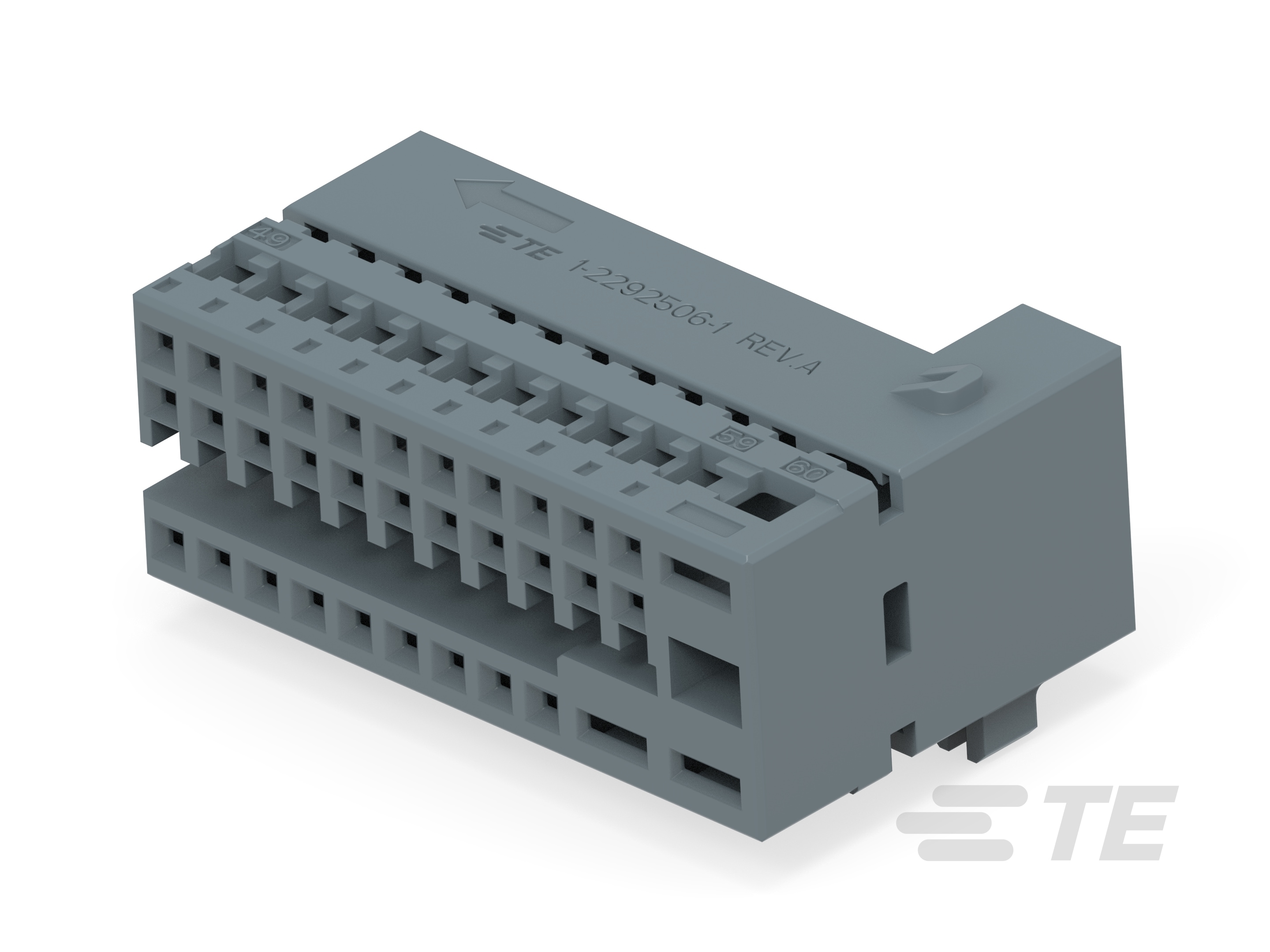

34 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.54 mm / 5.08 mm [.1 in / .2 in] Centerline, Blue Gray, Wire & Cable

34POS,MQS,REC HSG,AND MPQ-1-2292506-1

1-2292506-1

34 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.54 mm / 5.08 mm [.1 in / .2 in] Centerline, Blue Gray, Wire & Cable

    • MQS
  • TE 内部编号 1-2292506-1
  • TE 内部产品描述 34POS,MQS,REC HSG,AND MPQ

  • 位数 : 34

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): .63, 2.8

  • 对接公端宽度 (in): .025, .11

  • 连接器系统 : 线到板

  • 中心线（间距） (mm): 2.54, 5.08

  • 中心线（间距） (in): .1, .2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 主要锁定特性 : 端子上

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 34

  • 行数 : 3

主体特性

  • 主要产品颜色 : 蓝灰色

  • 连接器和键控代码 : 中性

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .63mm, 2.8mm

  • 对接公端宽度 (mm): .63, 2.8

  • 对接公端宽度 (in): .025, .11

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 否

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） (mm): 2.54, 5.08

  • 中心线（间距） (in): .1, .2

尺寸

  • 连接器高度 : 15.35 mm [ .6 in ]

  • 产品长度 : 33.7 mm [ 1.32 in ]

  • 产品宽度 : 21.7 mm [ .85 in ]

  • 行间距 : 2.54 mm [ .1 in ]

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装方法 : Box

  • 封装数量 : 1000

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
