1-2288242-1

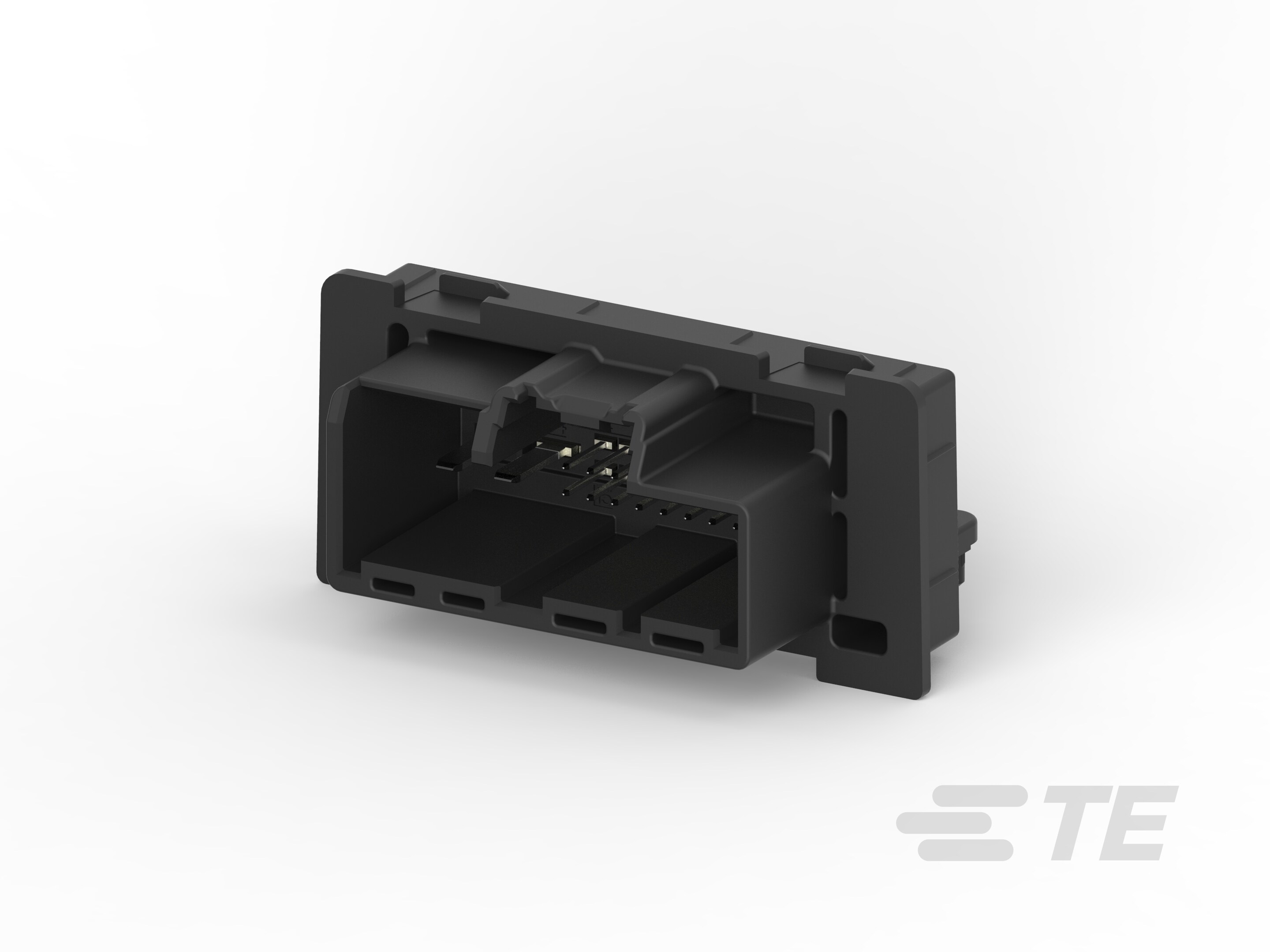

24P HYBRID HEADER ASSY, KEY A

24P HYBRID HEADER ASSY, KEY A-1-2288242-1

1-2288242-1

24P HYBRID HEADER ASSY, KEY A

  • TE 内部编号 1-2288242-1
  • TE 内部产品描述 24P HYBRID HEADER ASSY, KEY A

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 通孔 - 免焊连接

  • 可密封 : 否

  • 中心线（间距） (mm): 2.54 | 6.05

  • 中心线（间距） (in): .1 | .238

  • 连接器系统 : 线到板

查看所有特性

文档

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 是

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 信号位置数量 : 20

  • 节数 : 1

  • PCB 安装方向 : 水平

  • 位数 : 24

  • 行数 : 2

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 黑色

接触件特性

  • 对接公端宽度 (mm): .64 | 2.5

  • 对接公端宽度 (in): .025 | .1

  • 端子类型 : 公端

  • 对接公端厚度 (mm): .6 | .8

  • 对接公端厚度 (in): .024 | .031

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • 安装孔 : 不带

壳体特性

  • 中心线（间距） (mm): 2.54 | 6.05

  • 中心线（间距） (in): .1 | .238

尺寸

  • 连接器长度 : 63.16 mm [ 2.487 in ]

  • PCB 的外形高度 : 21.9 mm [ .862 in ]

  • PCB 厚度（建议） : 1 – .8 mm [ .04 – .031 in ]

  • 连接器宽度 : 35.3 mm [ 1.39 in ]

使用环境

  • 工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100

  • 工作温度（最大值） (°F): 212

操作/应用

  • 屏蔽 : 否

  • 电路应用 : 电源和信号
