1-2287018-3

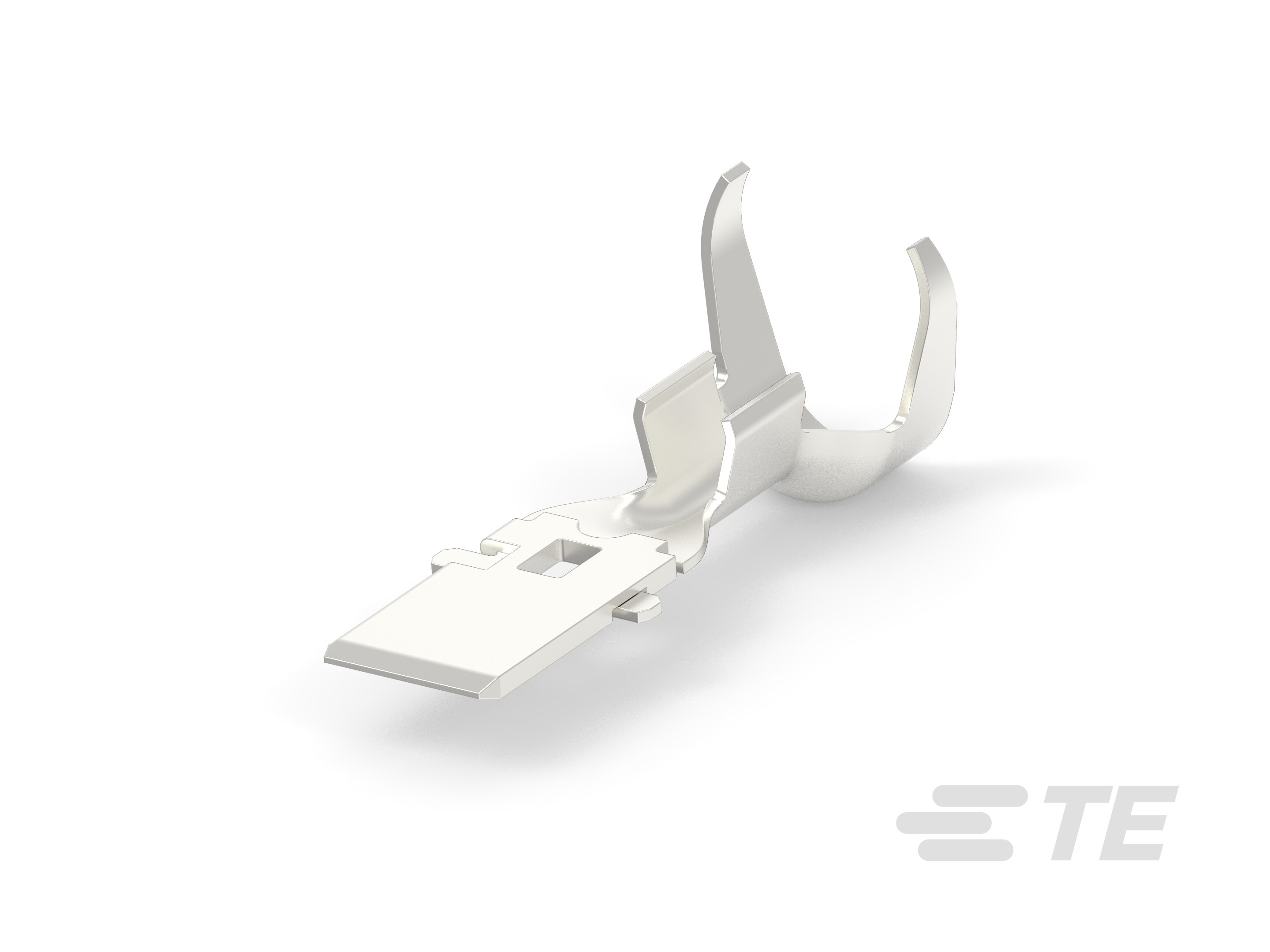

Tab Terminal, 11 – 9 AWG, 4 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Silver (Ag), Sealable, 1.2 mm [.047 in] Tab Thickness, Single Wire Seal (SWS)

TAB 9.5X1.2,6SQMM,AG-1-2287018-3

1-2287018-3

Tab Terminal, 11 – 9 AWG, 4 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Silver (Ag), Sealable, 1.2 mm [.047 in] Tab Thickness, Single Wire Seal (SWS)

  • TE 内部编号 1-2287018-3
  • TE 内部产品描述 TAB 9.5X1.2,6SQMM,AG

  • 端子类型 : 公端

  • 线径 (AWG): 11 – 9

  • 线径 (mm²): 4 – 6

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 银 (Ag)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 无尖刃主体

  • 可密封 : 是

主体特性

  • 端子密封类型 : 单线密封 (SWS)

接触件特性

  • 导线端子端接区域电镀材料 : 银

  • 端子制造 : 冲压成形

  • 端子大小 : 9.5mm

  • 压接类型 : F 型压接

  • 端子类型 : 公端

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 银 (Ag)

  • 对接公端厚度 : 1.2 mm [ .047 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 10 mm [ .393 in ]

  • 线径 (AWG): 11 – 9

  • 线径 (mm²): 4 – 6

  • 线径查找 (mm²): 4 | 5 | 6

  • 线径查找 (AWG): 10 | 11 | 9

  • 公端长度 : 42.5 mm [ 1.67 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 150 °C [ 302 °F ]

  • 工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 400

  • 封装方法 : Reel

其他

  • 端子传导 : 41 – 100 A（高功率）
