1-2271457-8

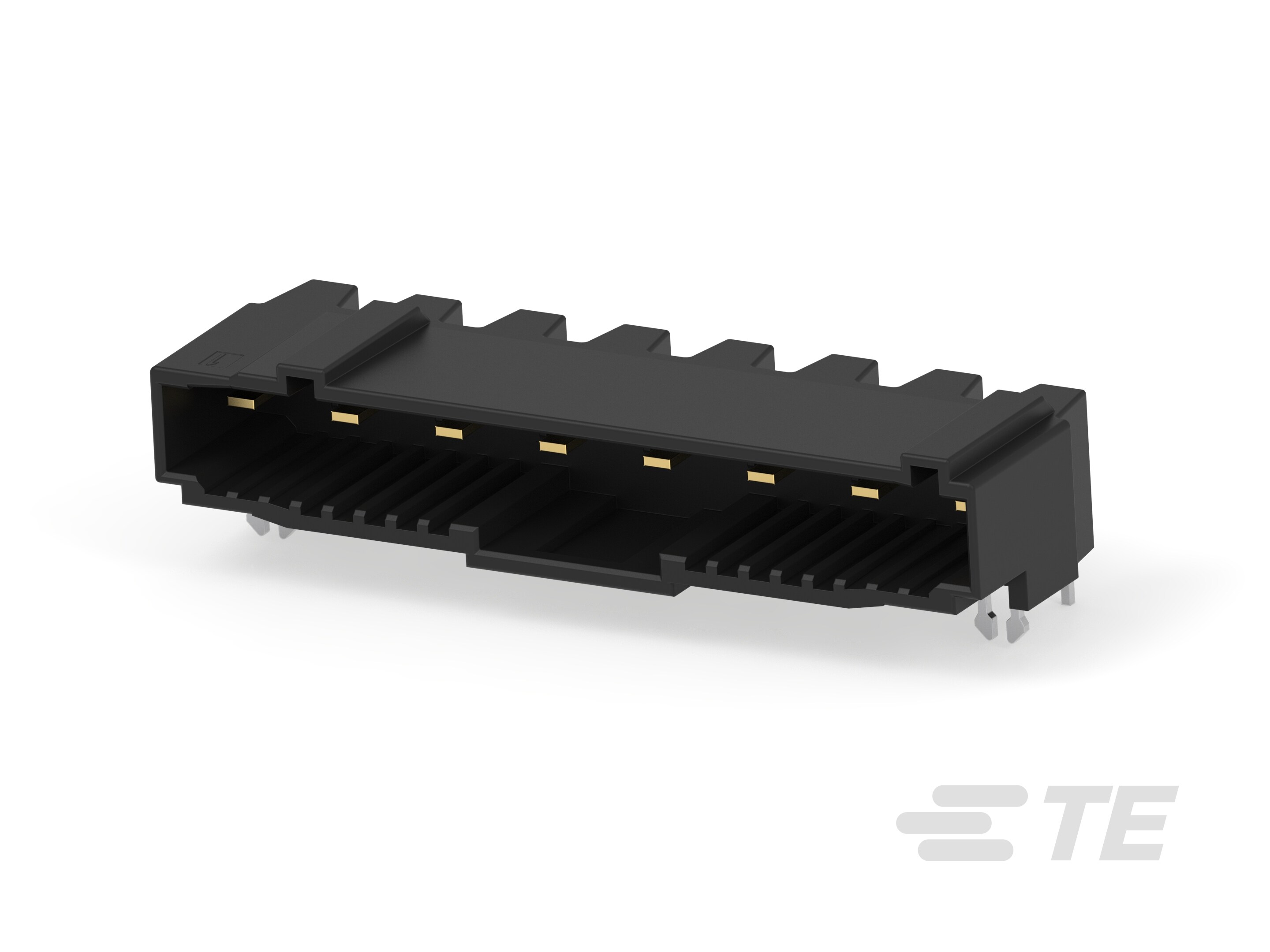

PCB Mount Header, Right Angle, Wire-to-Board, 8 Position, 7.5 mm [.29 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series
1-2271457-8
PCB Mount Header, Right Angle, Wire-to-Board, 8 Position, 7.5 mm [.29 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 1-2271457-8
- TE 内部产品描述 D3950 HDR 8POS 1ROW X KEY
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 线到板
-
位数 : 8
-
行数 : 1
文档
产品图纸
- DYNAMIC 3950 HEADER ASSEMBLY ENG_CD_2271457_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2271457-8_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2271457-8_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2271457-8_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2271457-8_A.3d_stp.zip 英文版本
数据表/目录页
- DYNAMIC SPRING CLAMP SERIES ENG_DS_8-1773982-4_1912.pdf 英文版本
- DYNAMIC SPRING CLAMP SERIES JPN_DS_8-1773982-4_1912.pdf 日语
产品规格
- 产品规格 ENG_SS_108-78997_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-78551_B.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78272_D.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E60677_20071106_G.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 直角
-
位数 : 8
-
行数 : 1
电气特征
-
额定电压（最大值） (VDC): 600
-
额定电压（最大值） (VAC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 公端
-
端子额定电流（最大值） (A): 11.8
端接特性
-
端接柱体和尾部直径 : 3.8 mm [ .14 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 不带
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
中心线（间距） : 7.5 mm [ .29 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 40
-
封装方法 : Tray
