1-2213936-2

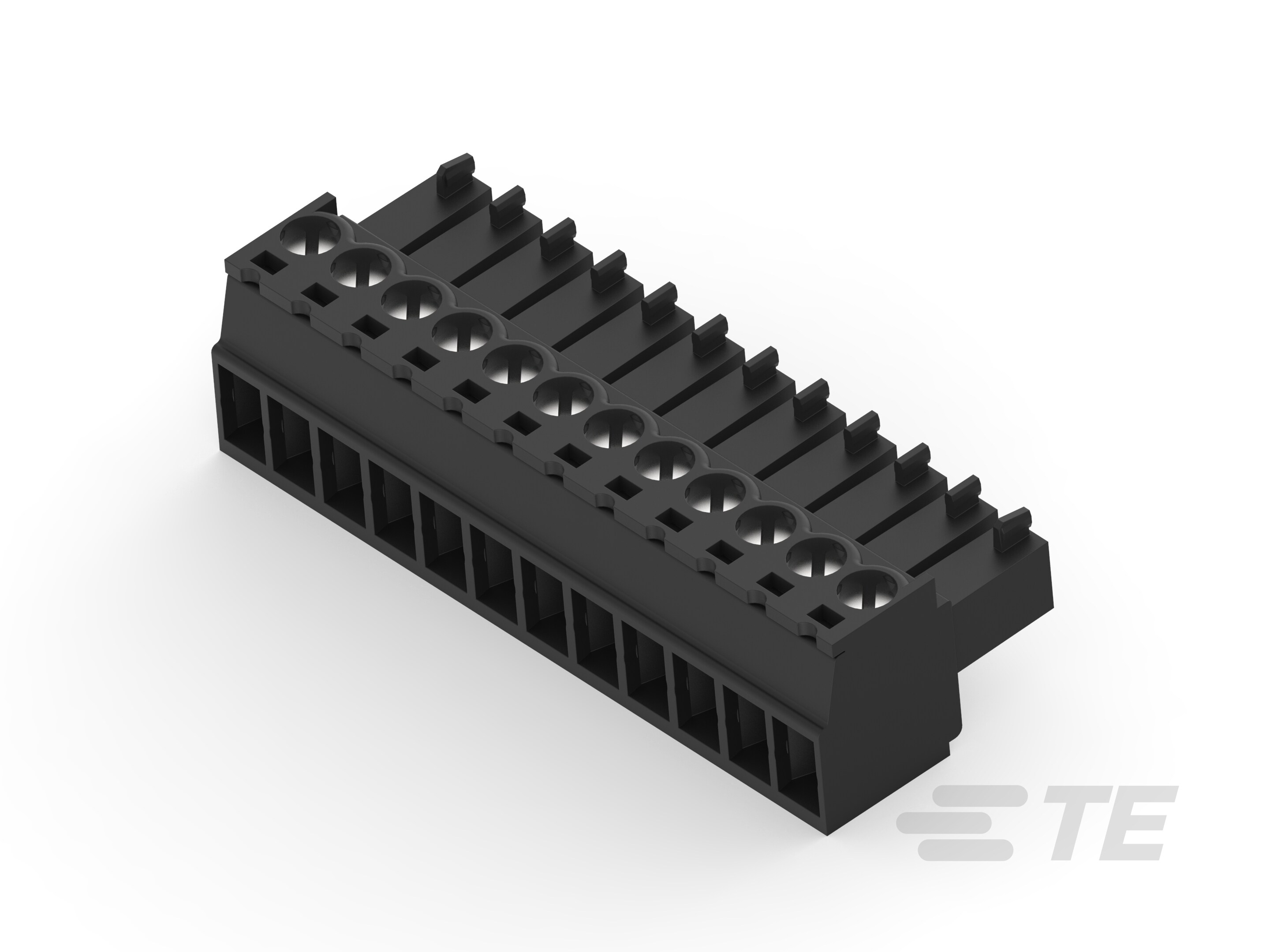

12 Position PCB Terminal Block, Receptacle, Wire-to-Board, 3.5 mm [.138 in] Centerline, 1 Row, 180° Wire Entry Angle, BUCHANAN WireMate TB Series
1-2213936-2
12 Position PCB Terminal Block, Receptacle, Wire-to-Board, 3.5 mm [.138 in] Centerline, 1 Row, 180° Wire Entry Angle, BUCHANAN WireMate TB Series
-
- Buchanan WireMate
- Buchanan WireMate TB 系列
- TE 内部编号 1-2213936-2
- TE 内部产品描述 SMT TB SCREW RECEPTACLE, 3.5MM, 12 POS
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
位数 : 12
-
中心线（间距） : 3.5 mm [ .138 in ]
-
行数 : 1
文档
产品图纸
- SOCKET TERMINAL BLOCK, 3.5MM PITCH ENG_CD_2213936_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2213936-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2213936-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2213936-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2213936-2_A.3d_stp.zip 英文版本
数据表/目录页
- Buchanan WireMate SMT ENG_DS_1-1773929-7_BuchananWireMateSMT_0817.pdf 英文版本
- BUCHANAN WireMate Connectors Brochure CHI_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf
- BUCHANAN WireMate Connectors Brochure ENG_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_268134_6228_70094153_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
堆叠配置 : 侧面可堆叠
-
位数 : 12
-
行数 : 1
-
电线进入角度 : 180°
-
电线进入位置 : 侧
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 黑色
-
产品方向 : 直角
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 8
端接特性
-
PCB 端接方法 : 表面贴装
-
线缆端接方法 : 螺纹式端子
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
线径 (AWG): 30 – 16
-
线径 (mm²): .05 – 1.31
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
