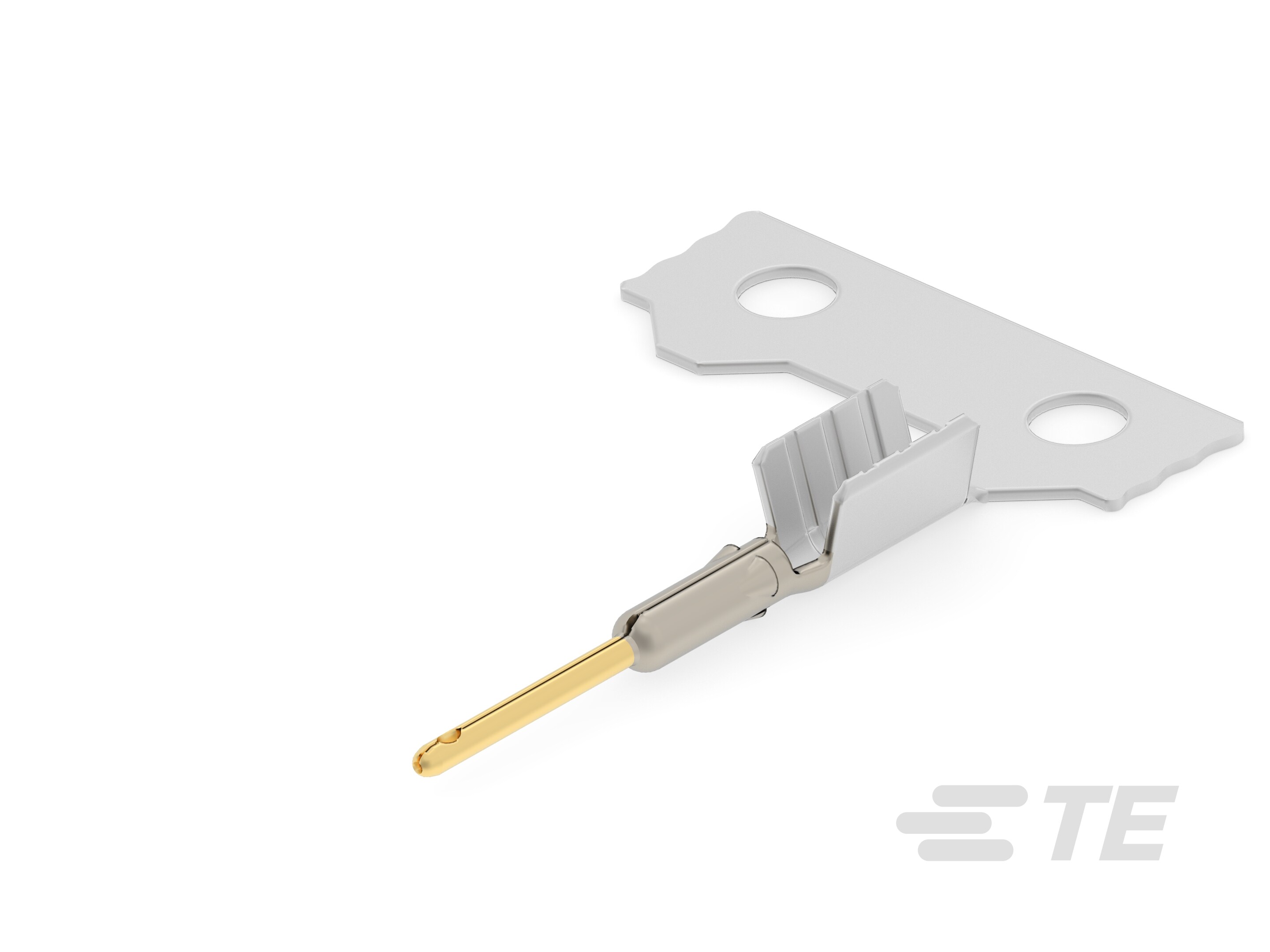

1-2203260-0
Pin Terminal, .5 mm [.019 in] Pin Diameter, Terminates To Wire & Cable, 11.33 mm [.446 in] Tab Length, FAKRA RF Connector System
1-2203260-0
Pin Terminal, .5 mm [.019 in] Pin Diameter, Terminates To Wire & Cable, 11.33 mm [.446 in] Tab Length, FAKRA RF Connector System
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 1-2203260-0
- TE 内部产品描述 Center contact, in-line male, FAKRA
-
端子类型 : 插针
-
主要锁定特性 : 外壳集成
-
可密封 : 否
-
接合插针直径 : .5 mm [ .019 in ]
-
产品端接到 : 线缆
文档
产品图纸
- CENTER CONTACT, MALE, 180 DEGREE, FAKRA AUTOMATED ENG_CD_2203260_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2203260-0_E1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2203260-0_E1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2203260-0_E1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2203260-0_E1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
- 产品规格 ENG_SS_108-32107_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 外壳集成
-
可密封 : 否
接触件特性
-
压接类型 : F 型压接
-
端子类型 : 插针
-
接合插针直径 : .5 mm [ .019 in ]
端接特性
-
产品端接到 : 线缆
尺寸
-
公端长度 : 11.33 mm [ .446 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
