产品  描述

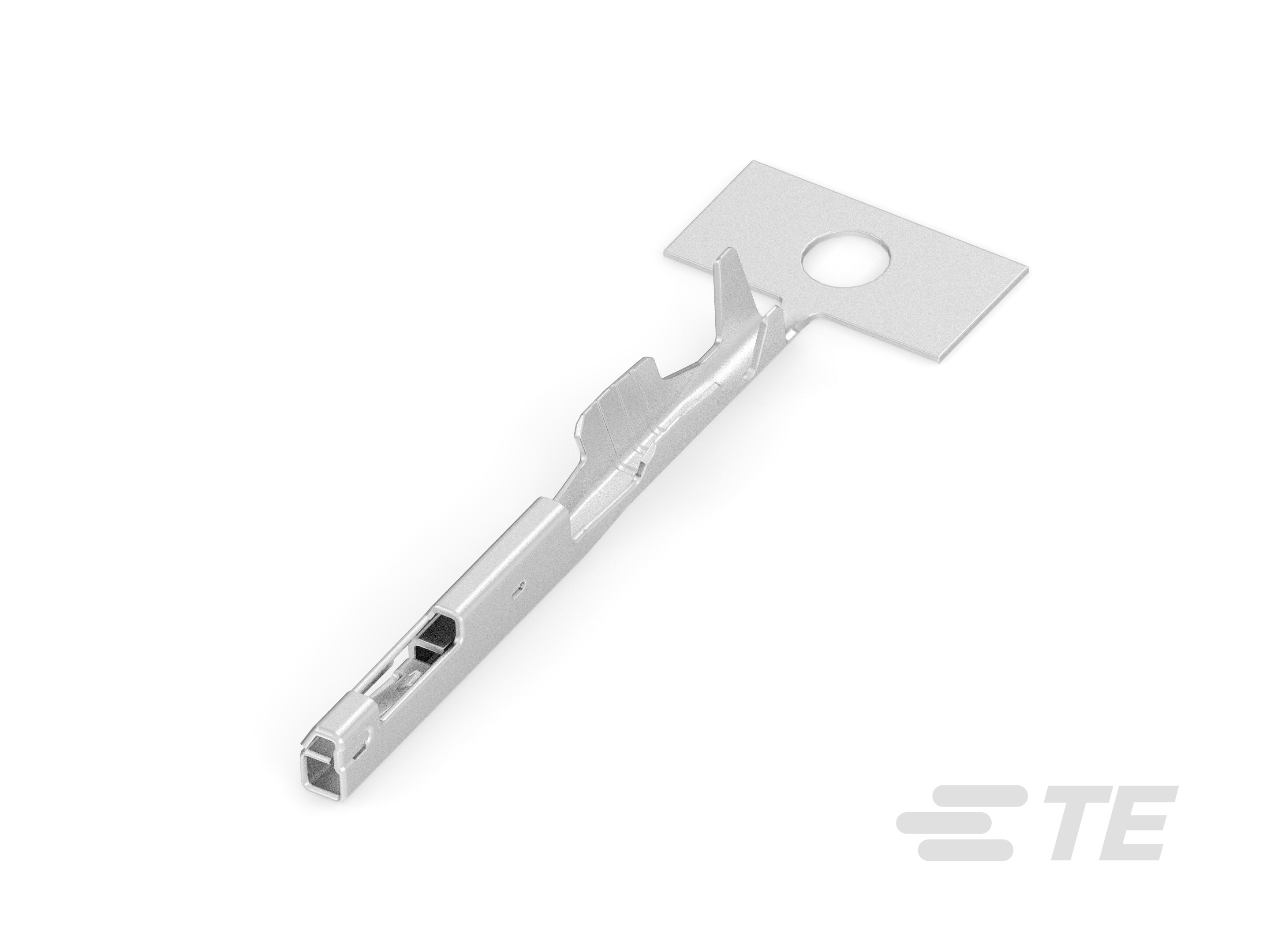

MCON 是一系列端子系统,常用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。 查看全部 MCON, RECEPTACLE AND TAB (104)

产品图纸

目录页/数据表

机构认证

特性

产品  描述

MCON 是一系列端子系统,常用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。 查看全部 MCON, RECEPTACLE AND TAB (104)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 主要锁定特性 : 无尖刃主体

  • 电线类型 :

  • 插座种类 : 180°

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 3

  • 端子和接头种类 : Receptacle

  • 对接公端宽度 : .5 mm [ .019 in ]

  • 对接公端厚度 : .4 mm [ .015 in ]

  • 接触面电镀 : 锡 (Sn)

  • 端子端接区域电镀材料 : 锡 (Sn)

端接特性

  • 端接方法 : 压接

尺寸

  • Wire Size (mm²): .22 – .35

  • 线径查找 (mm²): .22, .25, .3, .35

  • 电线绝缘直径 : 1.1 – 1.3 mm [ .039 – .051 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

行业标准

  • 机构/标准 : LV214

包装特性

  • 封装数量 : 17000

  • 封装方法 :

其他

  • 端子传导 : 0 – 24 A(低功率)

  • 客户首选端子 :
