36560754M560T

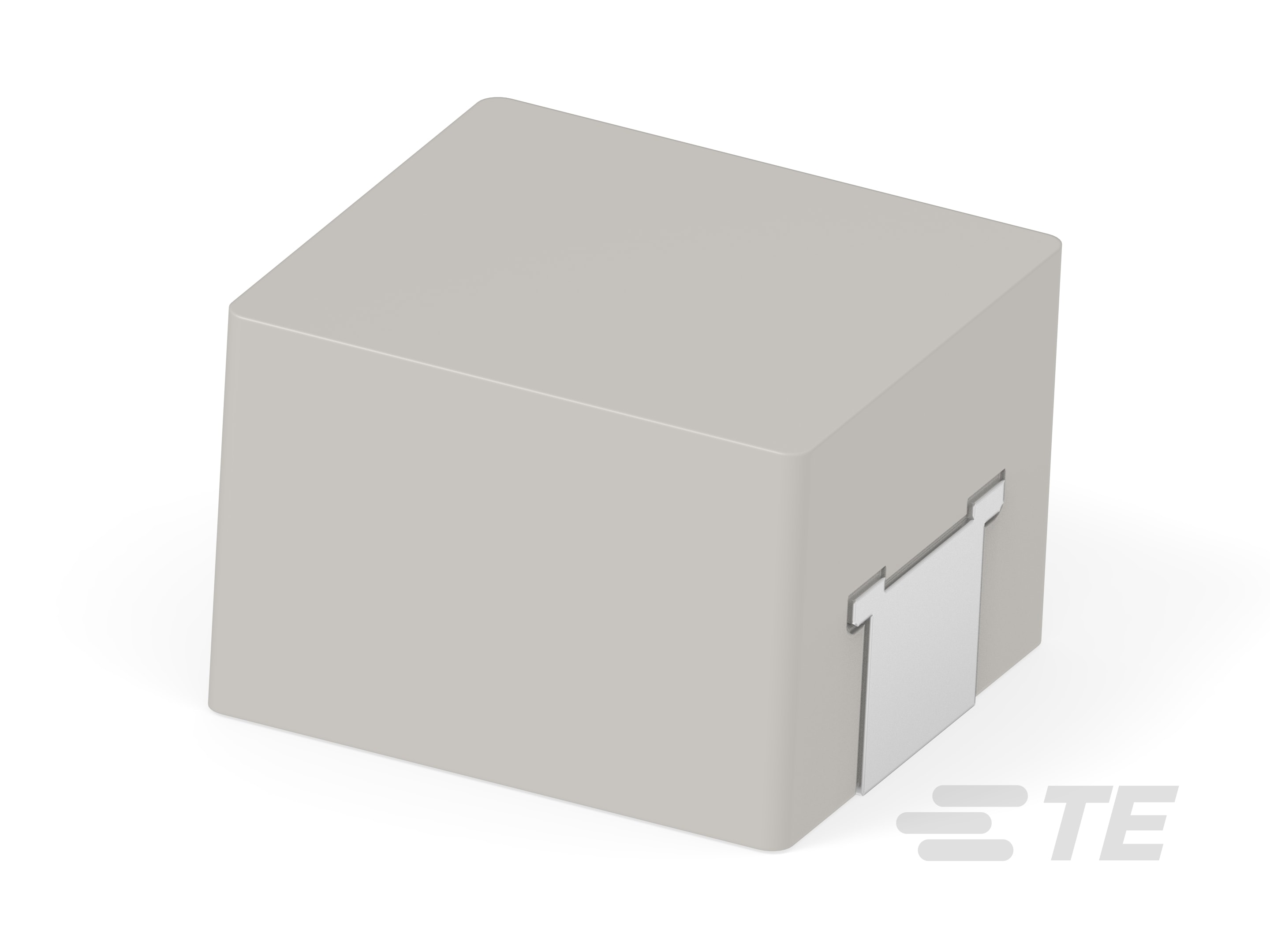

56 µH Power Inductor, 2200 mA, .2093 ohm DC Resistance, 20 %, Shielded, 7.7 mm [.303 in] Length, 7.2 mm [.283 in] Width, Sigma 3656
36560754M560T
56 µH Power Inductor, 2200 mA, .2093 ohm DC Resistance, 20 %, Shielded, 7.7 mm [.303 in] Length, 7.2 mm [.283 in] Width, Sigma 3656
-
- Sigma
- Sigma 3656
- TE 内部编号 1-2176784-3
- TE 内部产品描述 3656 0754 56UH 20% T&R
- 所有 Automotive Grade SMD Inductor - Type 3656 Series (136)
-
电感 (µH): 56
-
额定电流（最大值） (mA): 2200
-
直流电阻 (Ω): .2093
-
无源元件容差 (%): 20
-
屏蔽 : 是
文档
产品图纸
- AUTOMOTIVE GRADE SMD POWER INDUCTOR TYPE 3656 0754 SERIES ENG_CD_2176784_BA.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2176784-3_BA.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2176784-3_BA.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2176784-3_BA.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2176784-3_BA.3d_stp.zip 英文版本
数据表/目录页
- Automotive Grade SMD Power Inductor - Type 3656 Series ENG_DS_1773151-3_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
保存期限 : 2 年
-
元件类型 : 线绕式
电气特征
-
电感 (µH): 56
-
额定电流（最大值） (mA): 2200
-
直流电阻 (Ω): .2093
-
无源元件容差 (%): 20
尺寸
-
产品长度 : 7.7 mm [ .303 in ]
-
产品宽度 : 7.2 mm [ .283 in ]
-
产品高度 : 5.2 mm [ .205 in ]
使用环境
-
工组温度范围 (°C): -55 – 155
操作/应用
-
屏蔽 : 是
行业标准
-
湿度敏感度级别 : 第 1 级
-
工业标准 : 符合 AEC-Q200 标准
包装特性
-
封装方法 : 卷带和卷轴
其他
-
无源元件注释 : 保存期限基于生产日期
