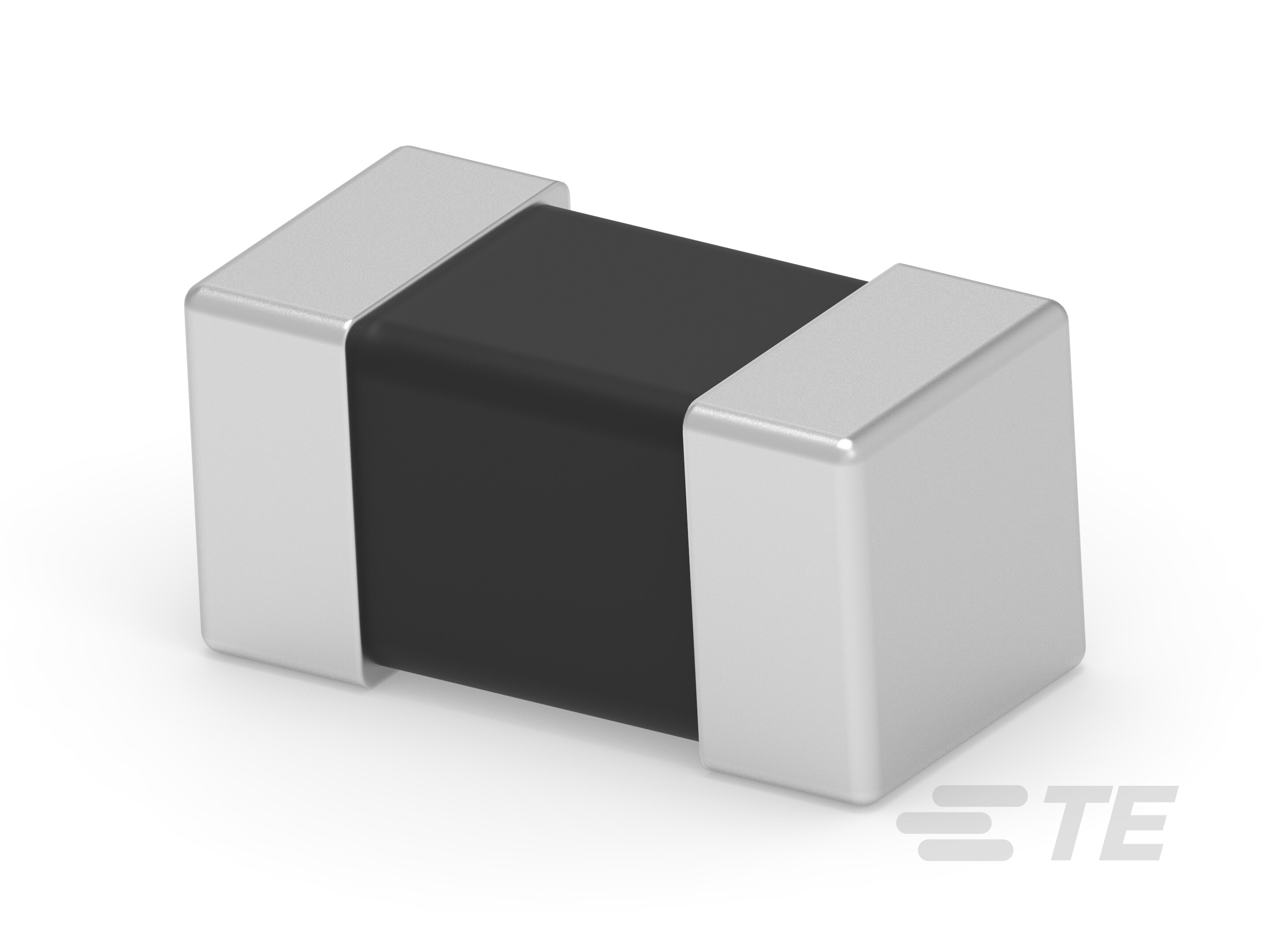

BMC-Q1EY0070M
70 ohm Multilayer Ferrite Bead, 800 mA, .15 ohm DC Resistance, 0402, 1 mm [.039 in] Length, .5 mm [.019 in] Width, .5 mm [.019 in] Height, Sigma BMC-Q
BMC-Q1EY0070M
70 ohm Multilayer Ferrite Bead, 800 mA, .15 ohm DC Resistance, 0402, 1 mm [.039 in] Length, .5 mm [.019 in] Width, .5 mm [.019 in] Height, Sigma BMC-Q
-
- Sigma
- Sigma BMC-Q
- TE 内部编号 1-2176746-0
- TE 内部产品描述 BMC-Q 0402 70R 25% Tol. UH Current
- 所有 Automotive Grade Multilayer Chip Beads (192)
-
阻抗 (Ω): 70
-
额定电流（最大值） (mA): 800
-
直流电阻 (Ω): .15
-
封装尺寸代码 : 0402
-
产品长度 : 1 mm [ .039 in ]
文档
产品图纸
- AUTOMOTIVE GRADE MULTILAYER CHIP BEADS TYPE BMC-Q 0402 ULTRA HIGH CURRENT SERIES ENG_CD_2176746_BA.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2176746-0_BA.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2176746-0_BA.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2176746-0_BA.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2176746-0_BA.3d_stp.zip 英文版本
数据表/目录页
- Automotive Grade Multilayer Chip Beads Type BMC-Q Series ENG_DS_1773178-3_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
保存期限 : 1 年
-
封装尺寸代码 : 0402
电气特征
-
无源元件容差 (%): 25
-
阻抗 (Ω): 70
-
额定电流（最大值） (mA): 800
-
直流电阻 (Ω): .15
尺寸
-
产品长度 : 1 mm [ .039 in ]
-
产品宽度 : .5 mm [ .019 in ]
-
产品高度 : .5 mm [ .019 in ]
使用环境
-
工组温度范围 (°C): -40 – 125
行业标准
-
湿度敏感度级别 : 1
-
工业标准 : 符合 AEC-Q200 标准
-
UL 阻燃性等级 : UL 94V-0
