1-2141968-1

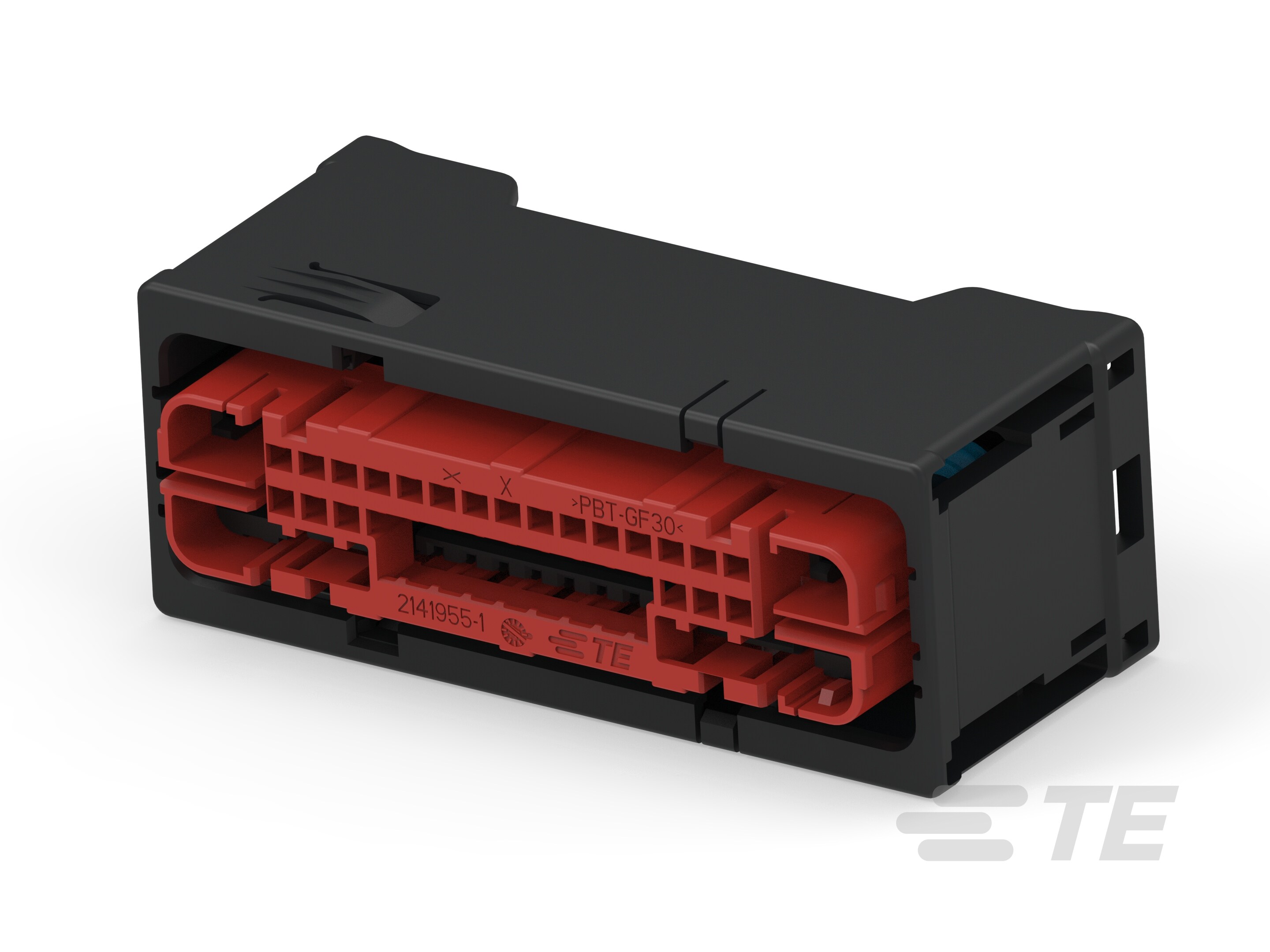

46 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.8 mm / 6 mm [.149 in / .236 in] Centerline, Generation Y Connector System

46POS, MIXED,REC HSG,ASSY,SEALED-1-2141968-1

1-2141968-1

46 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.8 mm / 6 mm [.149 in / .236 in] Centerline, Generation Y Connector System

    • Generation Y 连接器系统
  • TE 内部编号 1-2141968-1
  • TE 内部产品描述 46POS, MIXED,REC HSG,ASSY,SEALED

  • 位数 : 46

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): .64, 2.8, 6.3

  • 对接公端宽度 (in): .025, .11, .25

  • 连接器系统 : 线到板

  • 中心线（间距） (mm): 3.8, 6

  • 中心线（间距） (in): .149, .236

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到板

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 空白孔位 : 20, 21, 22, 23, 25, 26, 27, 28, 29, 31, 34, 36, 37, 38, 40, 44, 45

  • 位数 : 46

  • 行数 : 3

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .64mm, 2.8mm, 6.3mm

  • 对接公端宽度 (mm): .64, 2.8, 6.3

  • 对接公端宽度 (in): .025, .11, .25

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF20

  • 中心线（间距） (mm): 3.8, 6

  • 中心线（间距） (in): .149, .236

尺寸

  • 连接器高度 : 43.5 mm [ 1.71 in ]

  • 产品长度 : 92 mm [ 3.62 in ]

  • 产品宽度 : 36.6 mm [ 1.44 in ]

  • 行间距 (mm): 4.5, 8.5

  • 行间距 (in): .18, .34

包装特性

  • 封装方法 : 包装

  • 封装数量 : 120

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
