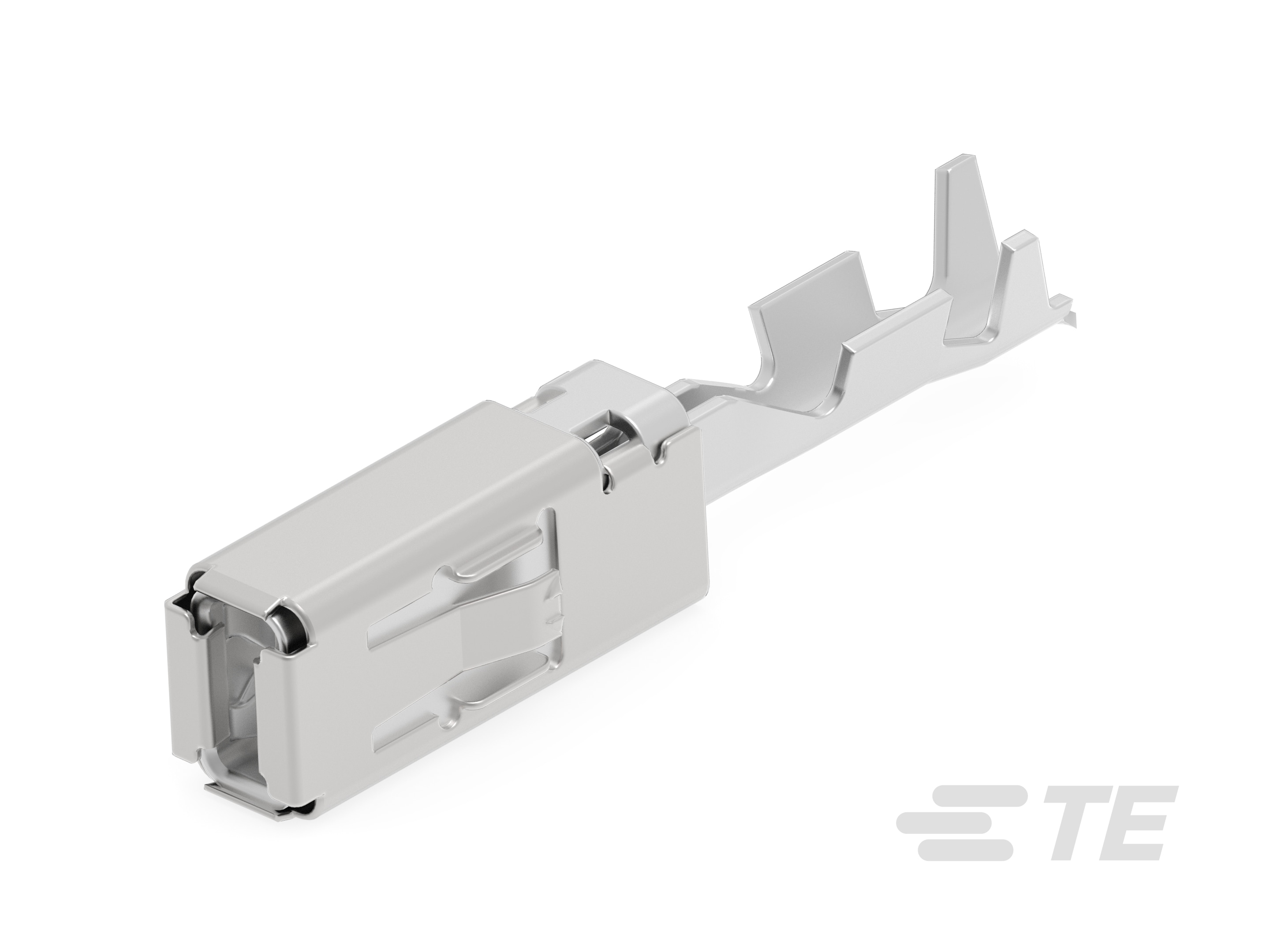

1-2141857-1
Receptacle Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, AMP MCP 2.8
1-2141857-1
Receptacle Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, AMP MCP 2.8
-
- AMP MCP
- AMP MCP 2.8
- TE 内部编号 1-2141857-1
- TE 内部产品描述 AMP MCP 2.8, CONTACT
-
端子类型 : 母端
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- PRODUCT GROUP DRAWING FOR Tabellenzeichnung fuer AMP MCP 2.8 ENG_CD_1355036_J15.pdf 英文版本
- AMP MCP 2.8, CONTACT ENG_CD_2141857_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2141857-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2141857-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2141857-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2141857-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18148_D1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 11
-
端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.1 – 1.4 mm [ .043 – .055 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
线径查找 (mm²): .2, .25, .3, .4, .5
-
线径查找 (AWG): 20, 21, 22, 23, 24
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装数量 : 4500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
