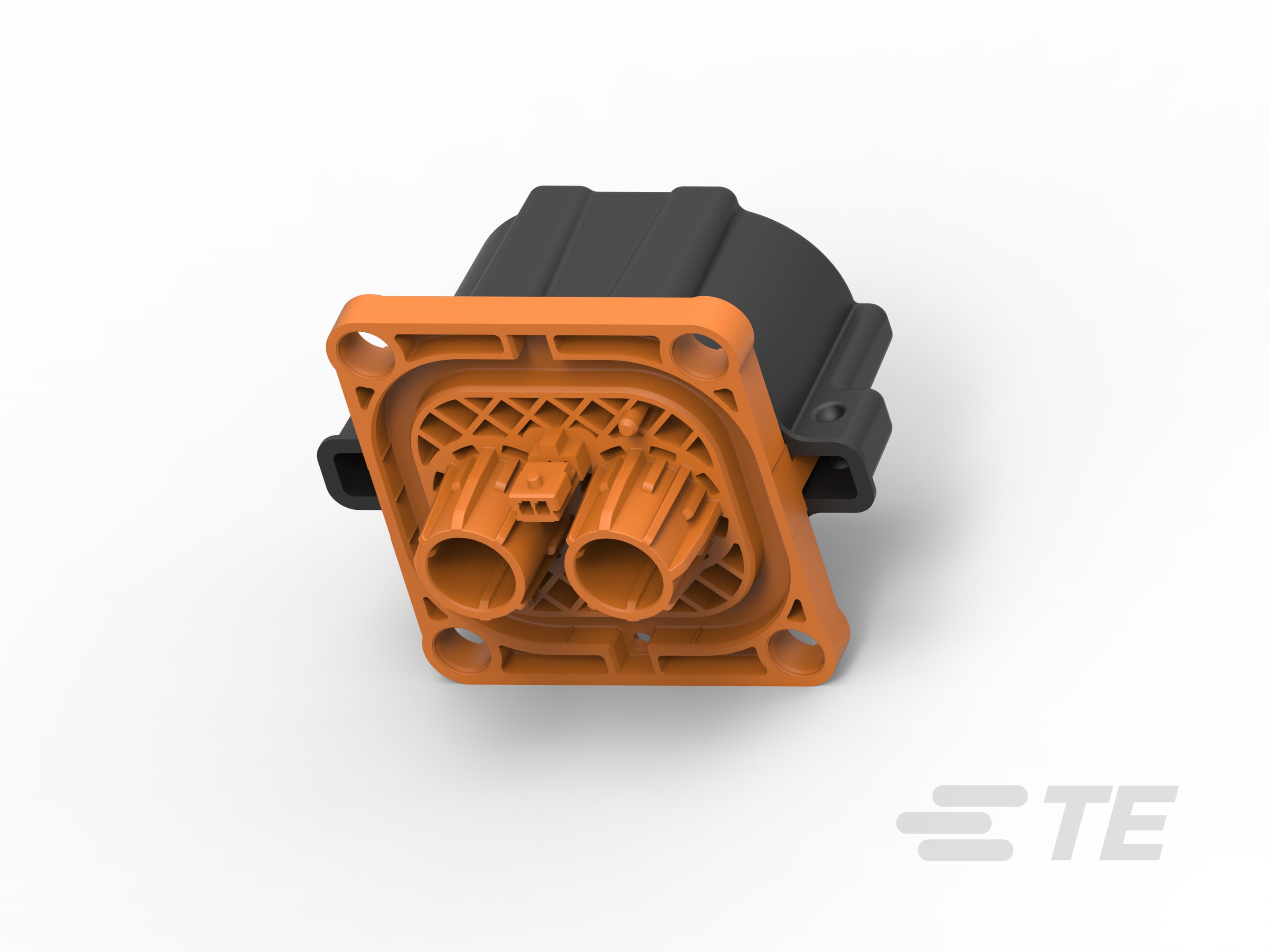

1-2141227-1
Wire-to-Device, 2 Position, 1 Rows, 11.5mm [.452in] Centerline, Sealable, Operating Temperature Range -40 – 140 °C [-40 – 284 °F], AMP+ HVP800
1-2141227-1
Wire-to-Device, 2 Position, 1 Rows, 11.5mm [.452in] Centerline, Sealable, Operating Temperature Range -40 – 140 °C [-40 – 284 °F], AMP+ HVP800
-
- AMP+
- AMP+ HVP800
- TE 内部编号 1-2141227-1
- TE 内部产品描述 2POS,PIN DIA 8.0,PIN HSG,ASSY,SLD
- 所有 Low & Medium Power Header (64)
-
可密封 : 是
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
文档
产品图纸
- 2POS,PIN DIA 8.0,PIN HSG,ASSY,SLD 2pol,Rundkontakt 8.0,Stiftgeh.,Assy,gedich GER_CD_2141227_J4.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2141227-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2141227-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2141227-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2141227-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94153_C.pdf 英文版本
- 产品规格 ENG_SS_108-94268_J.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 是
主体特性
-
连接器和键控代码 : A
接触件特性
-
接合插针直径 : 8 mm [ .314 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
屏蔽 : 是
行业标准
-
IP 等级 : IP6K9K
