1-2138685-5

Vertical, Wire-to-Board, 27 Position, 3 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Brown, Board Mount

全部查看 Signal Header (232)

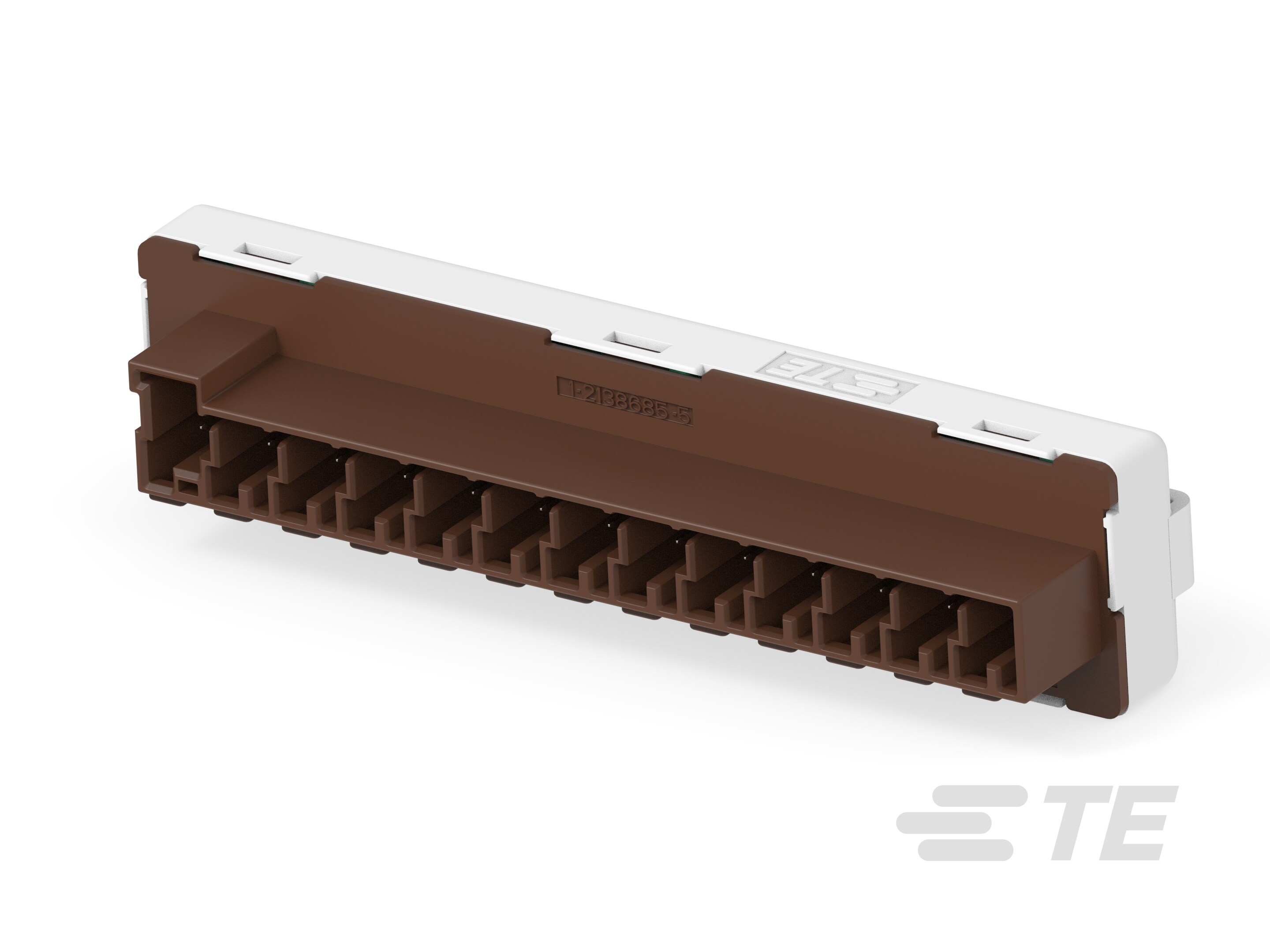

27pos MQS .63 header 180deg-1-2138685-5

1-2138685-5

Vertical, Wire-to-Board, 27 Position, 3 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Brown, Board Mount

全部查看  Signal Header (232)
    • MQS
  • TE 内部编号 1-2138685-5
  • TE 内部产品描述 27pos MQS .63 header 180deg

  • PCB 安装方向 : 垂直

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 否

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 连接器系统 : 线到板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 否

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 27

  • 行数 : 3

主体特性

  • 主要产品颜色 : 褐色

接触件特性

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : 包装

其他

  • 接口编号 : 114-18562 | 114-18563
