1-2138659-8

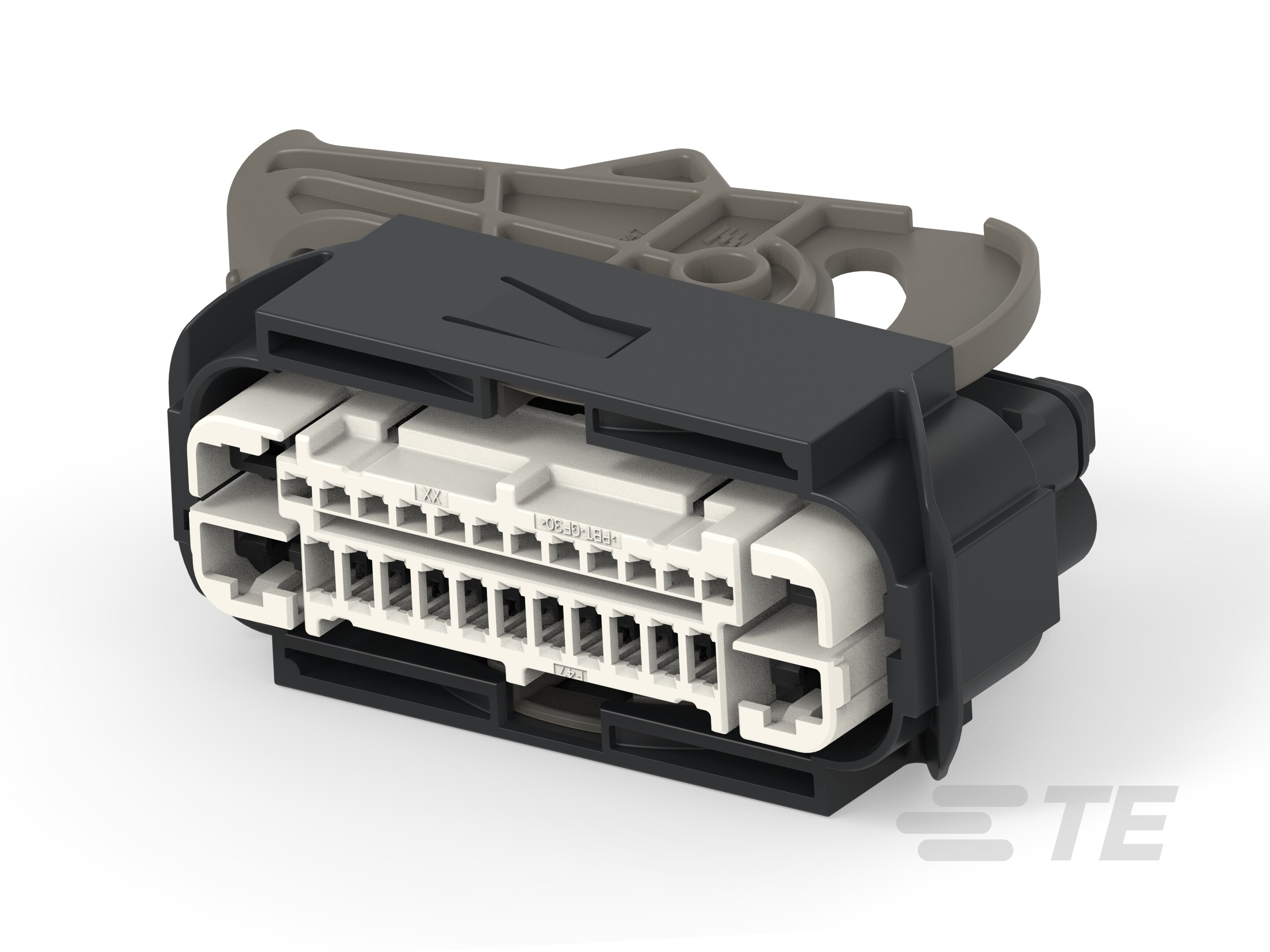

Housing for Female Terminals, Wire-to-Board, 22 Position, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power & Signal
1-2138659-8
Housing for Female Terminals, Wire-to-Board, 22 Position, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power & Signal
- TE 内部编号 1-2138659-8
- TE 内部产品描述 38 WAY ABS CONNECTOR ASSY
-
连接器系统 : 线到板
-
位数 : 22
-
连接器和壳体类型 : 母端子护套
-
中心线（间距） : 4 mm [ .157 in ]
-
可密封 : 是
文档
产品图纸
- PLUG ASSEMBLY, 38 POSITION, SEALED HYBRID, ABS, EUCON ENG_CD_2138659_B13.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2138659-8_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2138659-8_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2138659-8_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2138659-8_B.3d_igs.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32022_B_408-32022.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 是
结构特性
-
位数 : 22
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm, 2.8mm, 6.3mm
-
对接公端宽度 (mm): .64, 2.8, 6.3
-
对接公端宽度 (in): .025, .11, .248
机械附件
-
接合对准 : 带有
-
接合对准类型 : 引导槽
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 84
其他
-
能够保证连接器位置 : 否
