1-213806-0

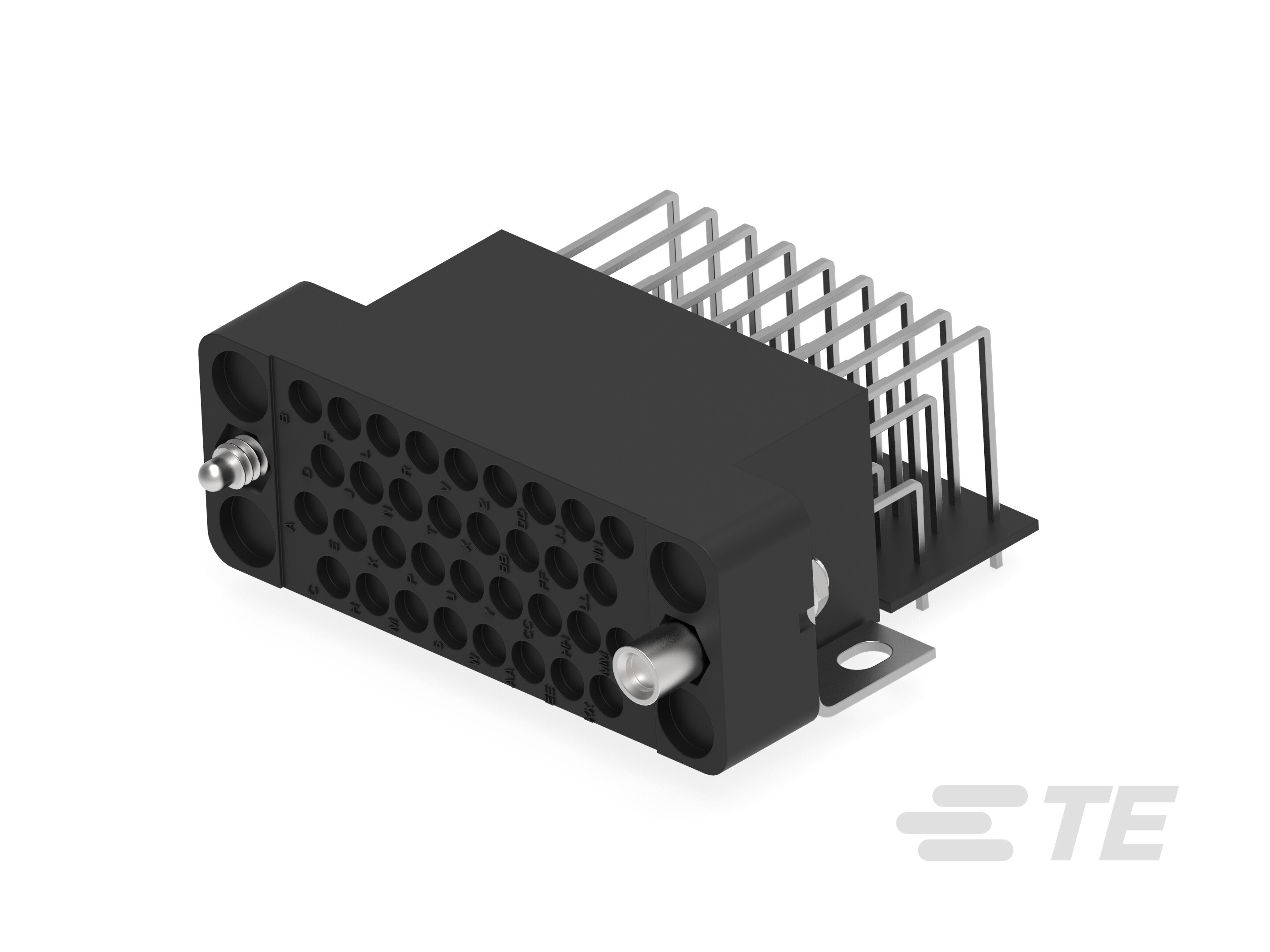

PCB Mount Receptacle, Right Angle, Wire-to-Board, 34 Position, 3.81 mm [.15 in] Centerline, Power & Signal, Black, AMP M Series
1-213806-0
PCB Mount Receptacle, Right Angle, Wire-to-Board, 34 Position, 3.81 mm [.15 in] Centerline, Power & Signal, Black, AMP M Series
-
- AMP
- AMP M 系列
- TE 内部编号 1-213806-0
- TE 内部产品描述 SOCKET ASY,RA,M SRS LF
-
PCB 连接器类型 : PCB 安装母端
-
PCB 安装方向 : 直角
-
连接器系统 : 线到板
-
位数 : 34
-
行数 : 4
文档
产品图纸
- CONNECTOR ASSEMBLY, SOCKET, 34 POSITION, RIGHT ANGLE, M SERIES ENG_CD_213806_P.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-213806-0_M.pdf 3D
- 下载查看 ENG_CVM_CVM_1-213806-0_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-213806-0_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-213806-0_M.3d_stp.zip 英文版本
数据表/目录页
- M_SERIES_PIN_AND_SOCKET_CONNECTORS ENG_CS_82003_M_SERIES_PIN_SOCKET_0608.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 直角
-
位数 : 34
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 7.5
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 聚酯
-
中心线（间距） : 3.81 mm [ .15 in ]
尺寸
-
连接器长度 : 50.8 mm [ 2 in ]
-
连接器高度 : 19.05 mm [ .75 in ]
-
行间距 : 3.81 mm [ .15 in ]
-
连接器宽度 : 23.24 mm [ .915 in ]
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
