1-2134249-3

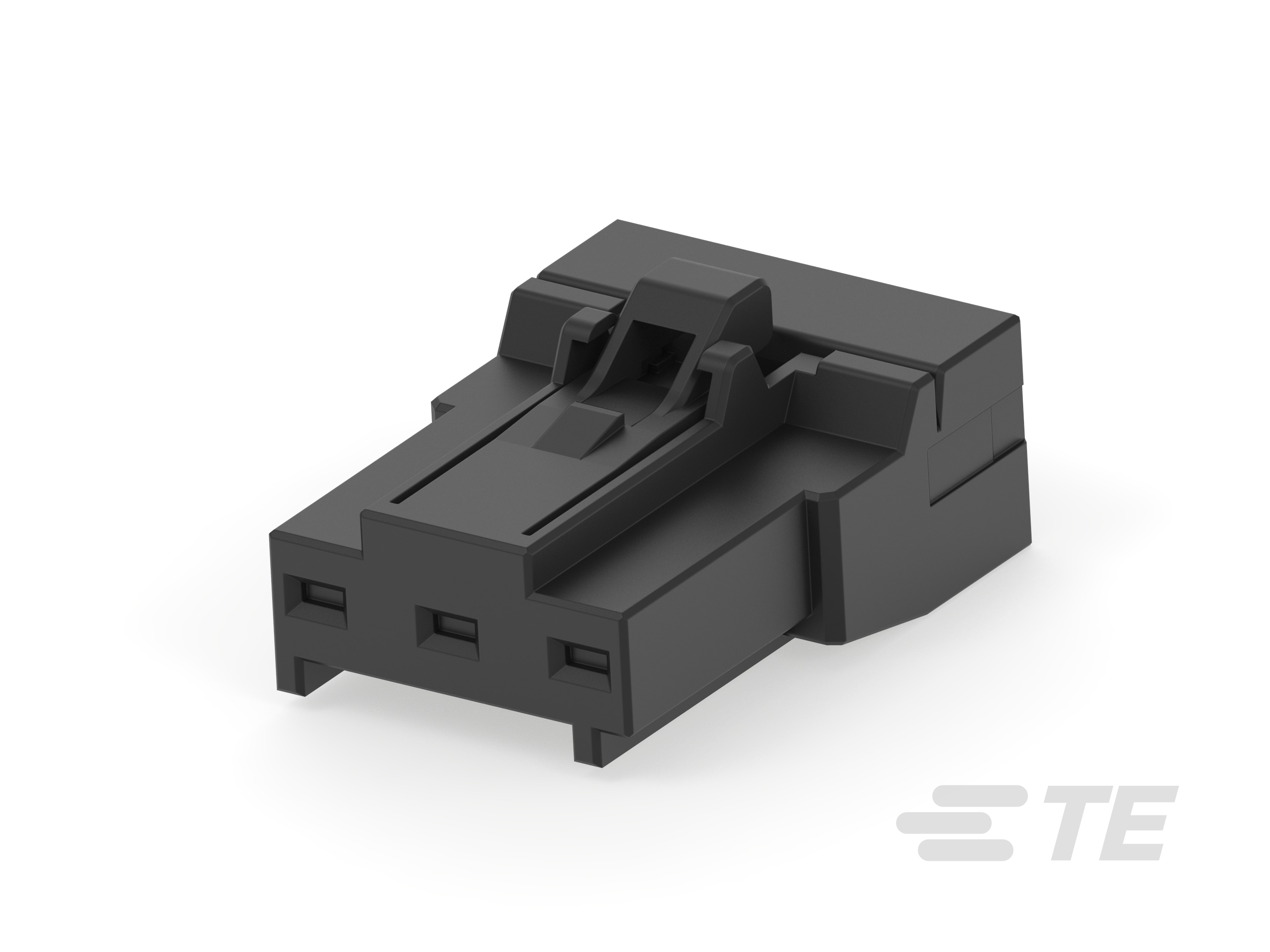

Connector Assembly, Receptacle, Spring Clamp, Wire-to-Board, Gold (Au), Normal, Dynamic 3000 Series, Rectangular Wire & Cable Connectors & Housings
1-2134249-3
Connector Assembly, Receptacle, Spring Clamp, Wire-to-Board, Gold (Au), Normal, Dynamic 3000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 1-2134249-3
- TE 内部产品描述 D3900 SPRING CLAMP REC 3P w/oSEAL-typeA
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
文档
产品图纸
- DYNAMIC D3900S 7.5mmPITCH REC ASSY (SPRING CLAMP TYPE) 3 , 10POS TYPE-A JPN_CD_2134249_C_pdf_2134249c_drw.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2134249-3_H.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2134249-3_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2134249-3_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2134249-3_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5148_M.pdf 英文版本
- 产品规格 JPN_SS_108-78400_B.pdf 日语
- 合格检测报告 ENG_SS_501-5832_B.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78272_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
插入力类型 : 正常
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
端子预装 : Yes
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子类型 : 母端
-
端子布局 : 直插式
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 15
端接特性
-
线缆端接方法 : 弹簧夹
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 热塑性聚酯 - 玻璃填充
-
中心线（间距） : 7.5 mm [ .295 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
