1-2129458-1

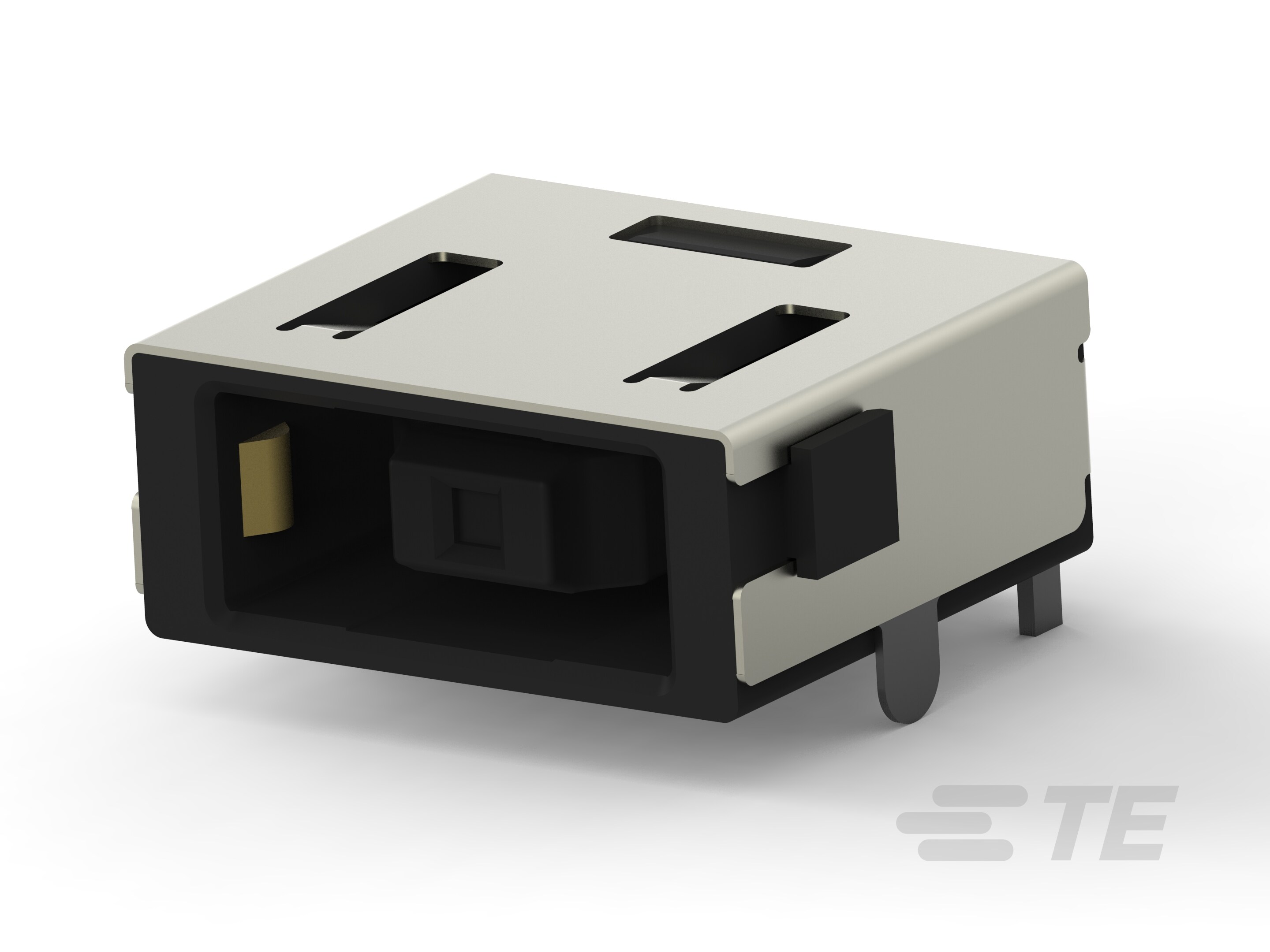

Cable-to-Board, 5 Position, Jack, 25 VDC, Right Angle, Printed Circuit Board, Power & Signal, Board Mount, DC Jack Connectors
1-2129458-1
Cable-to-Board, 5 Position, Jack, 25 VDC, Right Angle, Printed Circuit Board, Power & Signal, Board Mount, DC Jack Connectors
- TE 内部编号 1-2129458-1
- TE 内部产品描述 DC Power Jack Conn DIP type 10.7A
-
连接器系统 : 缆到板
-
位数 : 5
-
连接器和壳体类型 : 插座
-
工作电压 (VDC): 25
-
PCB 安装固定 : 不带
文档
产品图纸
- DC POWER JACK CONNECTOR DIP TYPE (10.7A) ENG_CD_2129458_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2129458-1_B_c-1-2129458-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2129458-1_B_c-1-2129458-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2129458-1_B_c-1-2129458-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2129458-1_B_c-1-2129458-1-b.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-12096_A1.pdf 英文版本
- ENG_SS_108-99040_A2.pdf 英文版本
- 合格检测报告 ENG_SS_501-99041_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 缆到板
-
连接器和壳体类型 : 插座
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 5
-
PCB 安装方向 : 直角
电气特征
-
工作电压 (VDC): 25
主体特性
-
主要产品颜色 : 黄色
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 12.5
机械附件
-
PCB 安装固定 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 450
-
封装方法 : Reel
