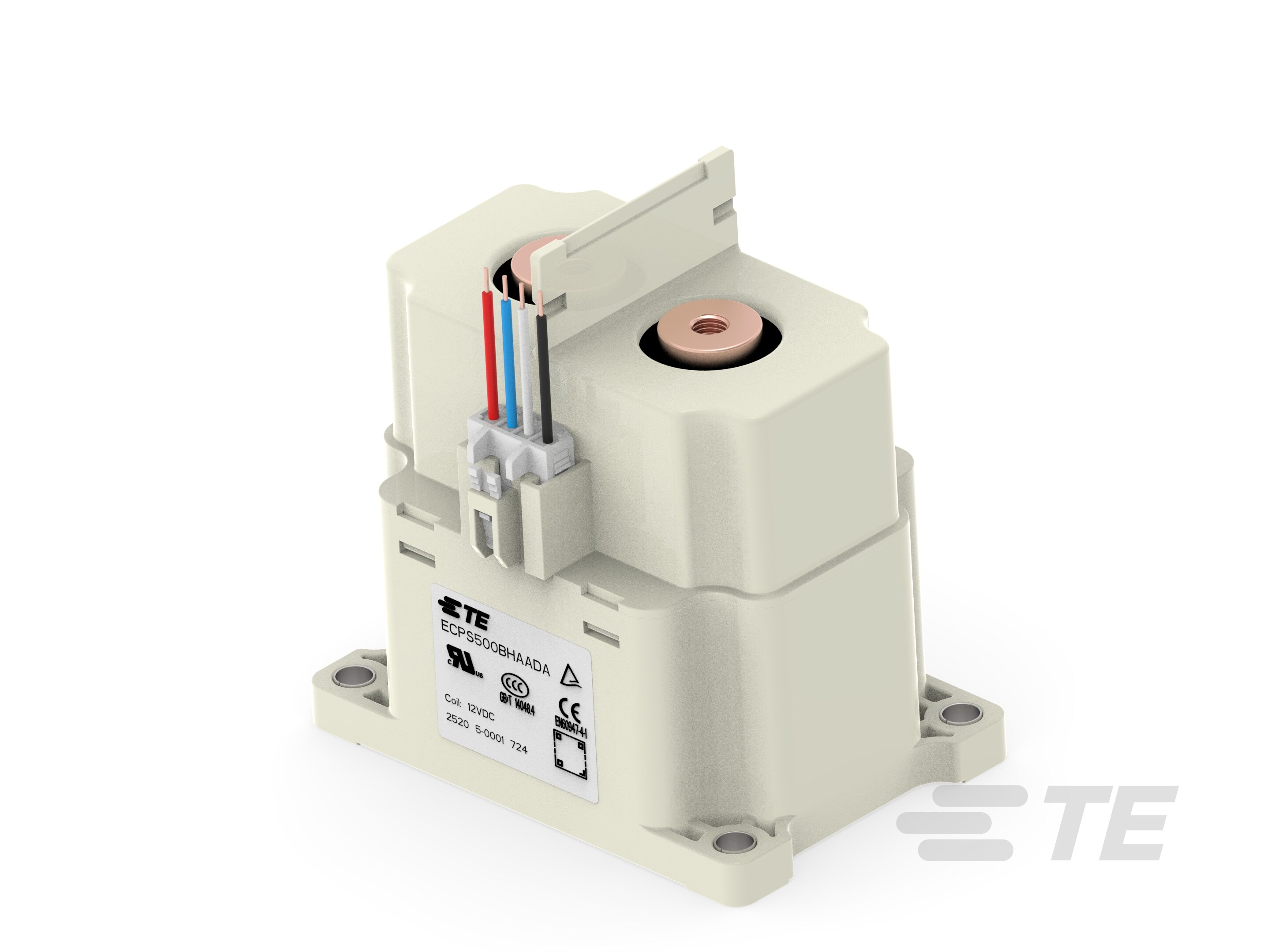

1-2071631-1
High Voltage Contactor, DC, Polarized, Monostable, 1 Form X (DM), 500 A Contact Rating, 12 VDC Coil Voltage, 5 W Coil Power, Panel Mount, ECPS500B
1-2071631-1
High Voltage Contactor, DC, Polarized, Monostable, 1 Form X (DM), 500 A Contact Rating, 12 VDC Coil Voltage, 5 W Coil Power, Panel Mount, ECPS500B
文档
CAD 文件
数据表/目录页
- High Voltage DC Contactors ECPS500B Series CHI_DS_ECPS500B_Datasheet_CN_A.pdf
- High Voltage DC Contactors ECPS500B Series ENG_DS_ECPS500B_Datasheet_A2.pdf 英文版本
机构认证
- 3C 认证 ENG_AAD_CCC_CERT_2025010304800098_C1_1.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_724_00011_C1_1.pdf 英文版本
产品变更通知
- 查看产品变更通知 需要登录才能访问产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 高压接触器
结构特性
-
辅助开关端子排列方式 : 1 Form A，SPST-NO
-
线圈特性 : 内部线圈开关
-
相位 : 单根
-
继电器选项 : 节能智能功能
-
端子特性 : 桥接端子
-
端子排列方式 : 1 Form X (DM)
-
端子极数 : 1
电气特征
-
绝缘初始电阻 (MΩ): 1000
-
节能型线圈功率额定值（最小值） (mW): 5000
-
端子开关负载（最小值） : 100mA @ 12V
-
线圈电流 (A): .416
-
打开端子间绝缘初始电介质 (Vrms): 5400
-
端子极限断开电流 (A): 2000
-
端子极限连续电流 (A): 500
-
端子开关电压（最大值） (VDC): 1500
-
触点额定电流 (A): 500
-
线圈电压额定值 (VDC): 12
-
线圈功率额定值（直流） (W): 5
-
端子和线圈间绝缘初始电介质 (Vrms): 5400
主体特性
-
主要产品颜色 : 灰色
-
产品重量 (g): 1093.67
-
外壳类型 : 密封式
接触件特性
-
端子材料 : 铜
端接特性
-
辅助端接和连接类型 : 悬空引线
-
干线端接和连接类型 : 螺纹式端子
-
线圈端接和连接类型 : 悬空引线
机械附件
-
扭矩（主线） (in-lbs): 7 – 88.5
-
产品安装特性类型 : 带安装孔的法兰
-
产品安装类型 : 面板安装
尺寸
-
线圈导线长度 (mm): 390
-
产品高度 (mm): 107.9
-
产品宽度 (mm): 70
-
端子和线圈间绝缘间隙 (mm): 8
-
产品长度 (mm): 104
-
线径 (AWG): 20
使用环境
-
工组温度范围 (°C): -40 – 85
-
环境温度（最大值） (°C): 85
操作/应用
-
可重复性（最大值） : ±15%
-
定时范围（关断时间） (seconds): 1 – 30
-
线圈励磁系统 : 极化，单稳
-
电流类型 : DC
行业标准
-
IP 等级 : IP00
包装特性
-
封装方法 : 盒和纸箱
其他
-
线圈功率额定值类 (W): >3 – ≤10
