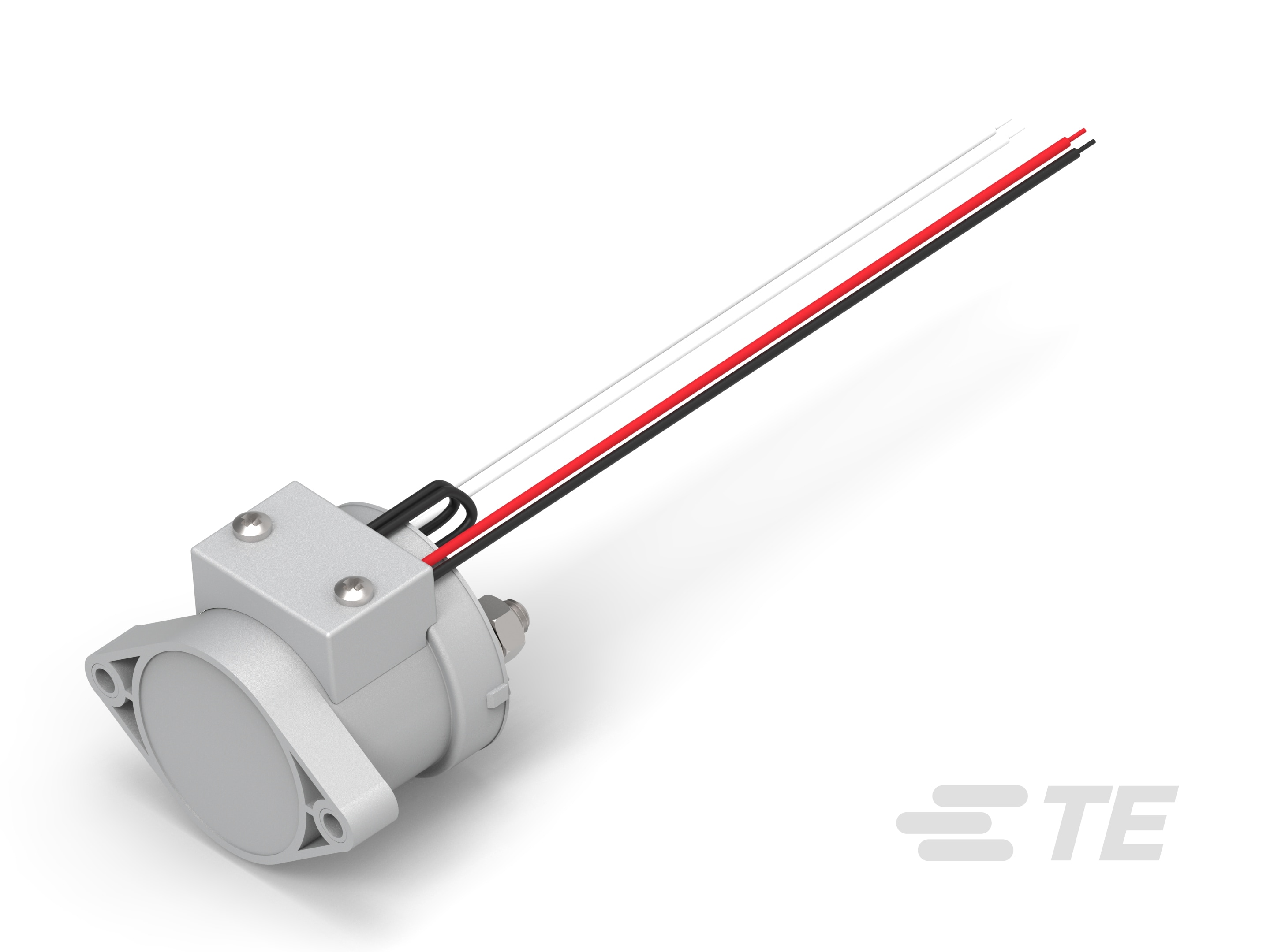

IHV200A1ANA

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 12 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, Hermetically Sealed, IHV

IHV200A1ANA-1-2071410-1

IHV200A1ANA

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 12 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, Hermetically Sealed, IHV

    • IHV
  • TE 内部编号 1-2071410-1
  • TE 内部产品描述 IHV200A1ANA

  • 继电器和接触器类型 : 通用接触器

  • 电流类型 : DC

  • 端子排列方式 : 1 Form X SPST-NO-DM

  • 触点额定电流 (A): 200

  • 线圈电压额定值 (VDC): 12

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 继电器和接触器类型 : 通用接触器

结构特性

  • 端子极数 : 3

  • 辅助开关端子排列方式 : 不带

  • 端子排列方式 : 1 Form X SPST-NO-DM

电气特征

  • 端子开关电压（最大值） (VDC): 900

  • 触点额定电流 (A): 200

  • 线圈电压额定值 (VDC): 12

  • 线圈功率额定值（直流） (W): 1.7

  • 端子和线圈间绝缘初始电介质 (Vrms): 2200

主体特性

  • 外壳类型 : 密封式

接触件特性

  • 端子材料 : 铜

端接特性

  • 干线端接和连接类型 : M8 Male

  • 线圈端接和连接类型 : 悬空引线

机械附件

  • 产品安装特性类型 : 安装板, 螺丝

  • 扭矩（主线） (in-lbs): 78 – 98

  • 产品安装类型 : 面板安装

尺寸

  • 产品高度 (mm): 72.3

  • 产品长度 (mm): 80.5

  • 产品宽度 (mm): 62

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 电流类型 : DC

包装特性

  • 封装方法 : Box
