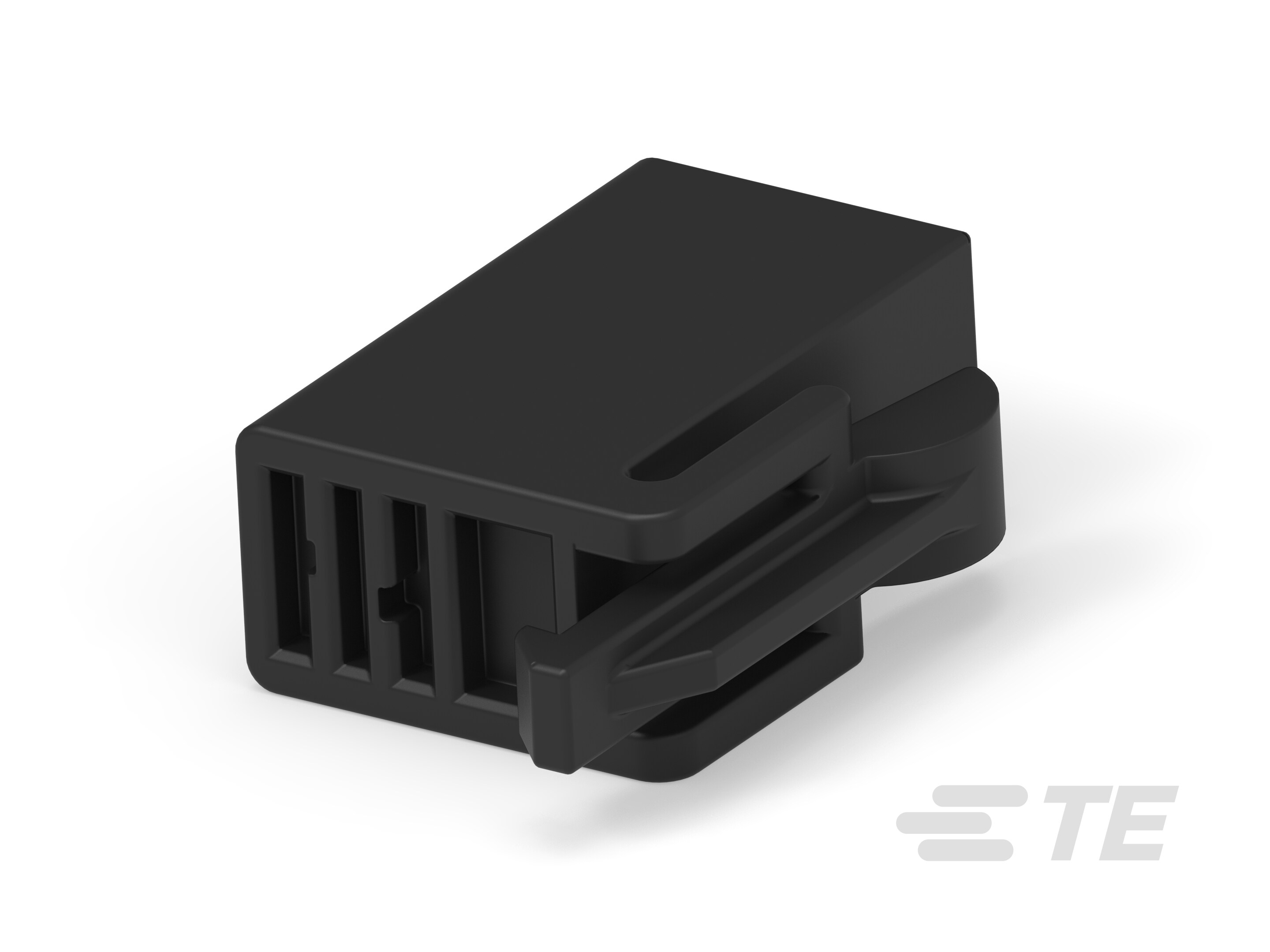

1-2058299-1
2 Position, Hermaphroditic, Housing, Wire-to-Board, UL 94V-0, 4 mm [.157 in] Centerline, 1 Row, 90 VAC, Wire & Cable, Power
1-2058299-1
2 Position, Hermaphroditic, Housing, Wire-to-Board, UL 94V-0, 4 mm [.157 in] Centerline, 1 Row, 90 VAC, Wire & Cable, Power
-
- LUMAWISE
- TE 内部编号 1-2058299-1
- TE 内部产品描述 WTB HOUSING, 2 POS, BLACK
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 无极性
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 2
文档
产品图纸
- HOUSING WIRE TO BOARD CONNECTOR ENG_CD_2058299_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2058299-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2058299-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2058299-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2058299-1_A.3d_stp.zip 英文版本
数据表/目录页
- Hermaphroditic Connectors with Select Gold Plating Flyer ENG_DS_1-1773878-4_HermaphroditicGold_2506.pdf 英文版本
- HERMAPHRODITIC_WIRE-TO-BOARD_AND_BOARD-TO-BOARD ENG_DS_6-1773454-3_HERMAPHRODITIC_WIRE-TO-BOARD_2506.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13252_G.pdf 英文版本
- 产品规格 ENG_SS_108-2387_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20080429_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 无极性
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VAC): 90
-
工作电压 (VDC): 90
主体特性
-
主要产品颜色 : 黑色
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
-
外壳材料 : PBT GF
尺寸
-
连接器长度 : 19.35 mm [ .762 in ]
-
连接器高度 : 6.35 mm [ .249 in ]
-
连接器宽度 : 12.4 mm [ .49 in ]
使用环境
-
工组温度范围 : -40 – 221 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
识别标记
-
电路识别特性 : 带有
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : C22.2 编号 182.3-M1987 | CSA | UL
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装方法 : 零散零件
