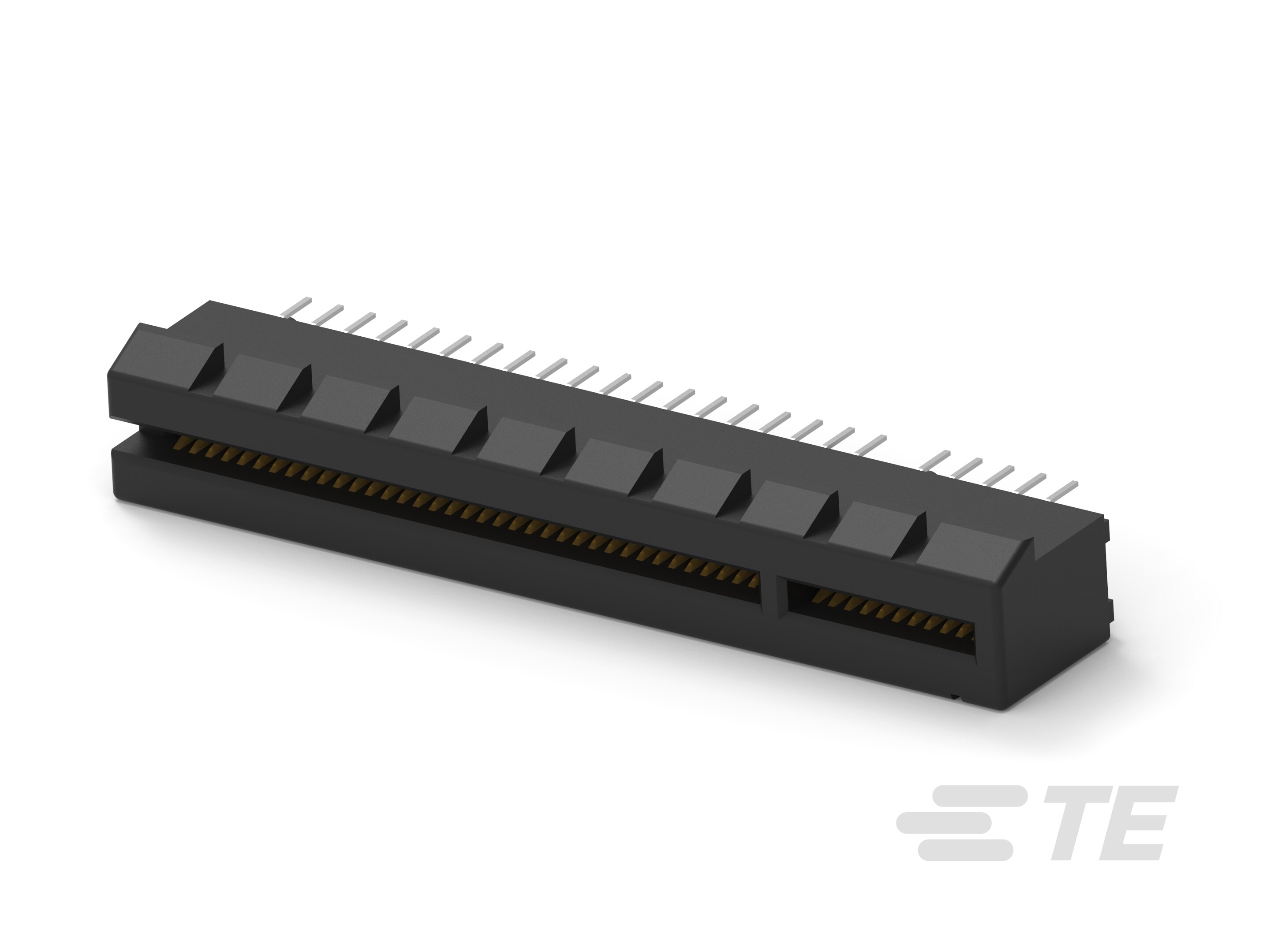

1-2041554-2
Board-to-Board, 98 Position, 1 mm [.039 in] Centerline, Vertical, Black, 11 mm [.43 in] Height, 8.8 mm [.346 in] Width, PCI & PCI Express Connectors
1-2041554-2
Board-to-Board, 98 Position, 1 mm [.039 in] Centerline, Vertical, Black, 11 mm [.43 in] Height, 8.8 mm [.346 in] Width, PCI & PCI Express Connectors
- TE 内部编号 1-2041554-2
- TE 内部产品描述 PCIE, DIP, 98POS, T&R PACKAGE
-
连接器系统 : 板对板
-
端子接合区域电镀材料厚度 (µin): 15
-
位数 : 98
-
中心线（间距） : 1 mm [ .039 in ]
-
端接柱体和尾部长度 : 2.3 mm [ .09 in ]
文档
产品图纸
- CARD EDGE CONNECTOR VERTICAL, DIP TYPE, 3GIO, LOW END WALL (COMPATIBLE WITH PCI EXPRESS SPECIFICATION) ENG_CD_2041554_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2041554-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2041554-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2041554-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2041554-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-57704_B.pdf 英文版本
- ENG_SS_108-57871_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-57991_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
可密封 : 否
结构特性
-
位数 : 98
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 1.1
-
端子接合区域电镀材料厚度 (µin): 15
端接特性
-
端接柱体和尾部长度 : 2.3 mm [ .09 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 1 mm [ .039 in ]
尺寸
-
连接器高度 : 11 mm [ .43 in ]
-
连接器宽度 : 8.8 mm [ .346 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
