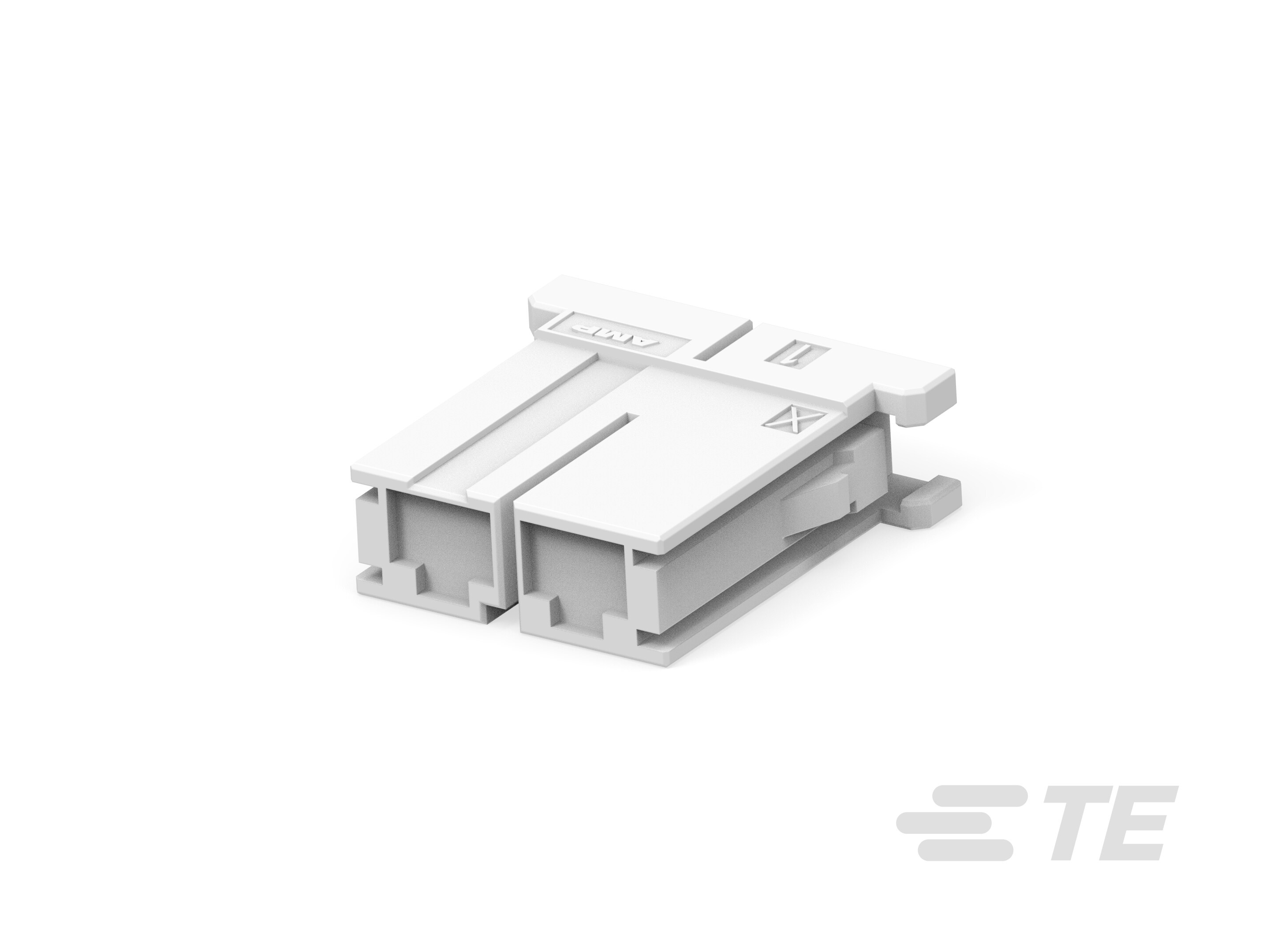

1-2040021-2
Housing, Receptacle, Crimp, Wire-to-Board, 2 Position, Dynamic 5000 Series, Rectangular Wire & Cable Connectors & Housings
1-2040021-2
Housing, Receptacle, Crimp, Wire-to-Board, 2 Position, Dynamic 5000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 5000 系列
- TE 内部编号 1-2040021-2
- TE 内部产品描述 DYNAMIC D-5200S DUMMY REC HSG 2P CUTTING
- 所有 Dynamic 5000 母端和公端壳体 (56)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- SINGLE ROW DUMMY REC HSG WITH CUTTING OUT LOCK LEVER. DYNAMIC D-5200S JPN_CD_2040021_D.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2040021-2_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2040021-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2040021-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2040021-2_E.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5453_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
壳体特性
-
中心线（间距） : 10.16 mm [ .399 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
