1-2016682-1

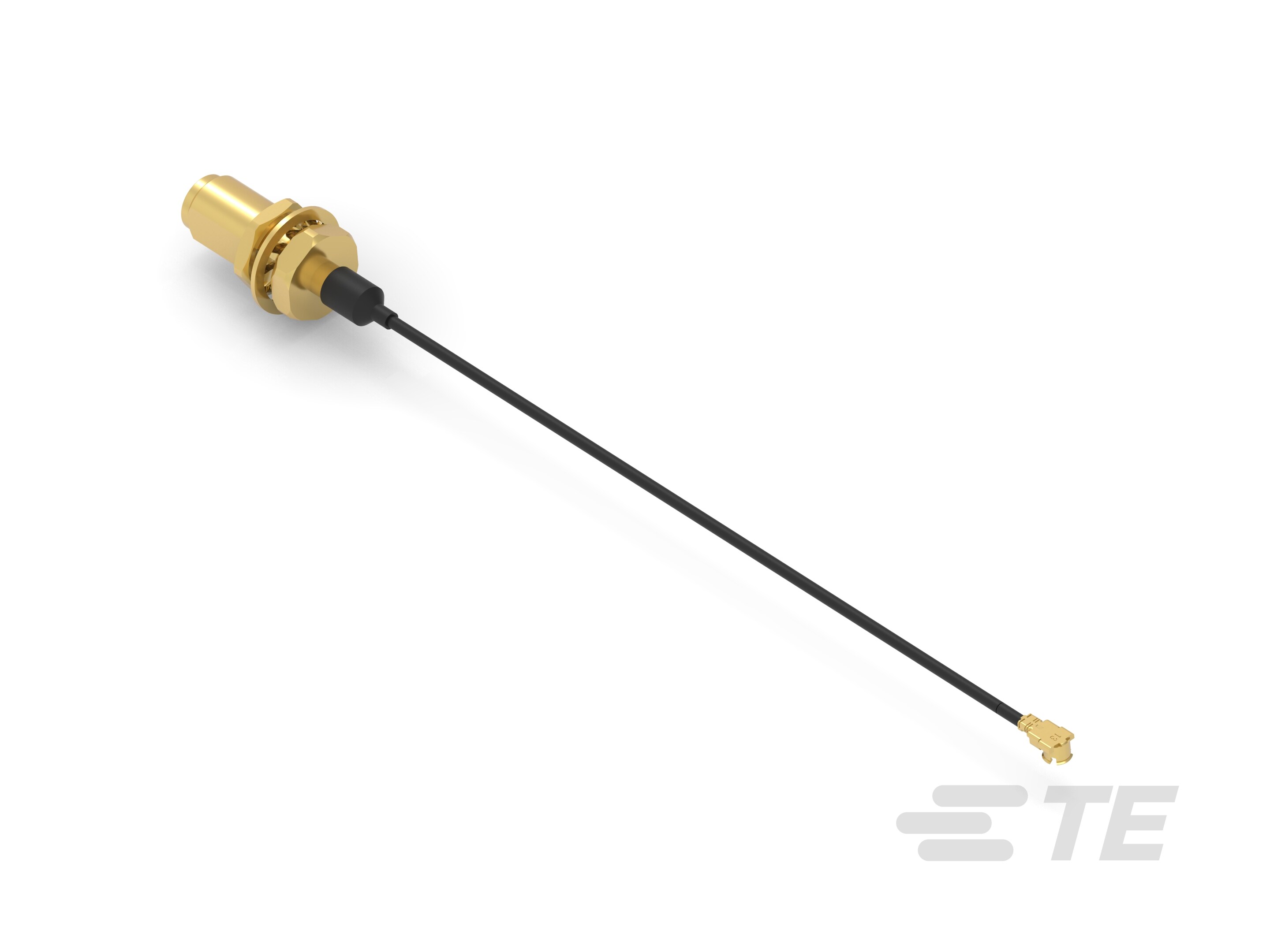

SMA Bulkhead to UMCC Cable Assembly, .254 m [.83 ft], Black Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 32 AWG, 1.13 mm [.028 in] Diameter, SMA Jack End A

RF CA,SMA BK TO UMCC GEN1,1.13,L254MM-1-2016682-1

1-2016682-1

SMA Bulkhead to UMCC Cable Assembly, .254 m [.83 ft], Black Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 32 AWG, 1.13 mm [.028 in] Diameter, SMA Jack End A

  • TE 内部编号 1-2016682-1
  • TE 内部产品描述 RF CA,SMA BK TO UMCC GEN1,1.13,L254MM

  • 线束类型 : SMA 穿板式到 UMCC

  • 电缆组件长度 : .254 m [ .83 ft ]

  • 电缆颜色 : 黑色

  • 工作频率 (GHz): 0 – 6

  • 阻抗 (Ω): 50

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 线束类型 : SMA 穿板式到 UMCC

  • 电缆组件（A 端） : SMA 插座

  • 电缆组件（B 端） : UMCC GEN 1 插头

  • 同轴电缆类型 : 1.13mm

结构特性

  • 外接端数量 : 2

电气特征

  • 工作电压 (V): 15

  • 绝缘电阻 (MΩ): 300

  • 阻抗 (Ω): 50

信号特征

  • 传播速度 (%): 70

主体特性

  • 导体电镀材料 : 金

  • 应力消除类型 : HST

  • 导体材料 : 铜

  • 主体电镀材料 : 金

  • 电缆颜色 : 黑色

  • 绝缘套管材料 : FEP

接触件特性

  • 套圈材料 : 黄铜

尺寸

  • 线径 (AWG): 32

  • 电缆外径 : 1.13 mm [ .028 in ]

使用环境

  • 工组温度范围 : -45 – 85 °C [ -49 – 185 °F ]

操作/应用

  • 工作频率 (GHz): 0 – 6

其他

  • 电介质材料 : FEP

  • 电缆组件长度 : .254 m [ .83 ft ]
