1-2016661-5

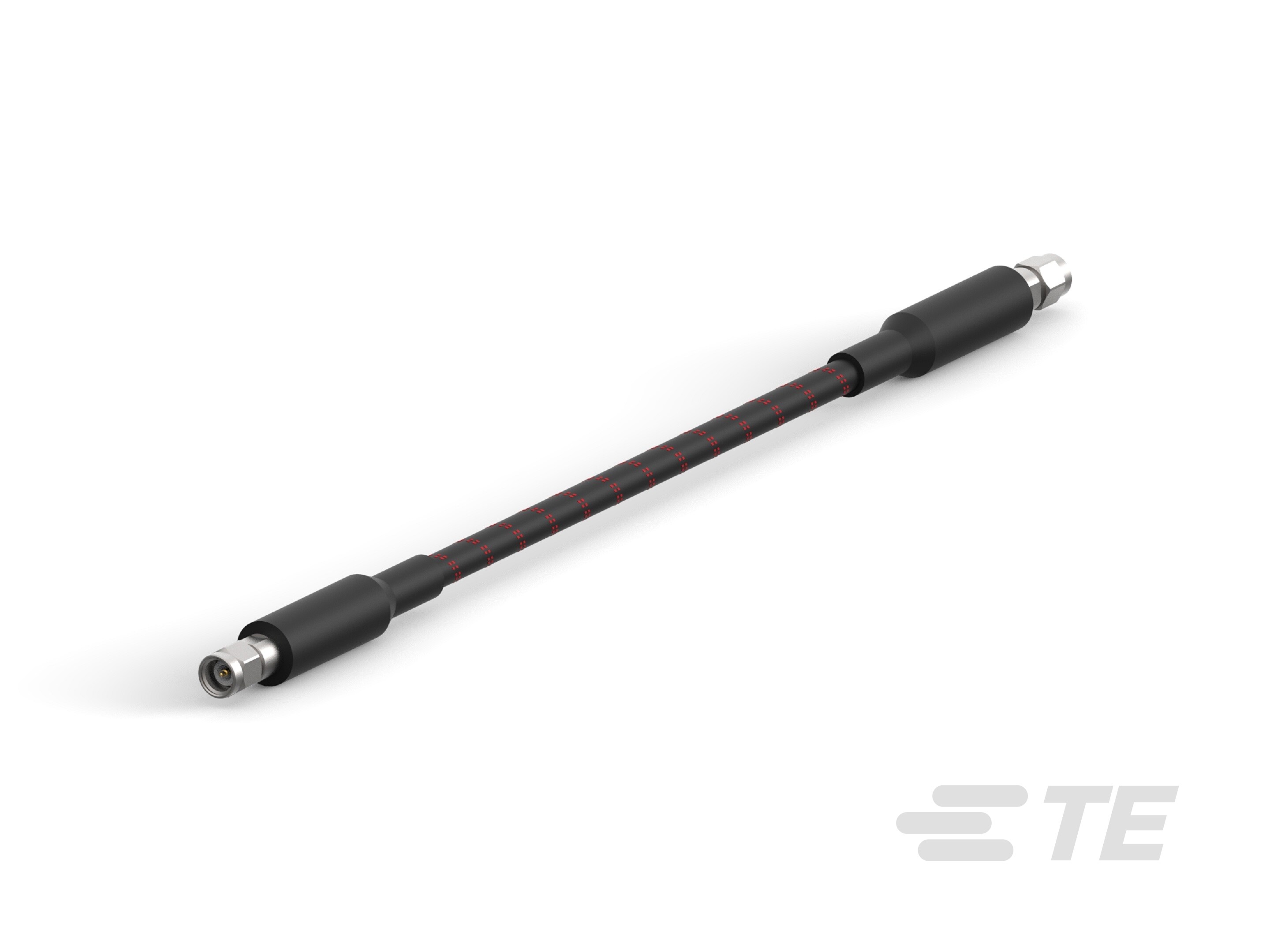

2.4mm Series RF Cable Assembly, 1.5 m [4.92 ft], Black with red stripe Cable, 0 – 50 GHz, 50 ohm, FEP Jacket, 24 – 26 AWG, 2.6 mm [.102 in] Diameter
1-2016661-5
2.4mm Series RF Cable Assembly, 1.5 m [4.92 ft], Black with red stripe Cable, 0 – 50 GHz, 50 ohm, FEP Jacket, 24 – 26 AWG, 2.6 mm [.102 in] Diameter
- TE 内部编号 1-2016661-5
- TE 内部产品描述 2.40 M DOUBLE,50G,1.5M,WITH ARMOR,BRAID
-
电缆组件（A 端） : 2.4mm 插头
-
电缆组件（B 端） : 2.4mm 插头
-
电缆组件长度 : 1.5 m [ 4.92 ft ]
-
阻抗 (Ω): 50
-
工作频率 (GHz): 0 – 50
文档
产品图纸
- RF CA,PC2.4 M TO PC2.4 M, 50GHz ENG_CD_2016661_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2016661-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2016661-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2016661-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2016661-5_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160049_2.pdf 英文版本
- 合格检测报告 ENG_SS_501-160053_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : 2.4mm 插头
-
电缆组件（B 端） : 2.4mm 插头
-
线束类型 : 2.4 毫米系列射频 CA
结构特性
-
外接端数量 : 2
电气特征
-
工作电压 (V): 60
-
绝缘电阻 (MΩ): 500
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 74
主体特性
-
导体电镀材料 : 金
-
应力消除类型 : HST
-
导体材料 : 铜
-
主体电镀材料 : 不锈钢
-
绝缘套管材料 : FEP
-
电缆颜色 : 黑色带红色条纹
接触件特性
-
套圈材料 : 黄铜
尺寸
-
电缆外径 : 2.6 mm [ .102 in ]
-
线径 (AWG): 24 – 26
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
工作频率 (GHz): 0 – 50
其他
-
电介质材料 : PTFE
-
电缆组件长度 : 1.5 m [ 4.92 ft ]
