1-2016655-0

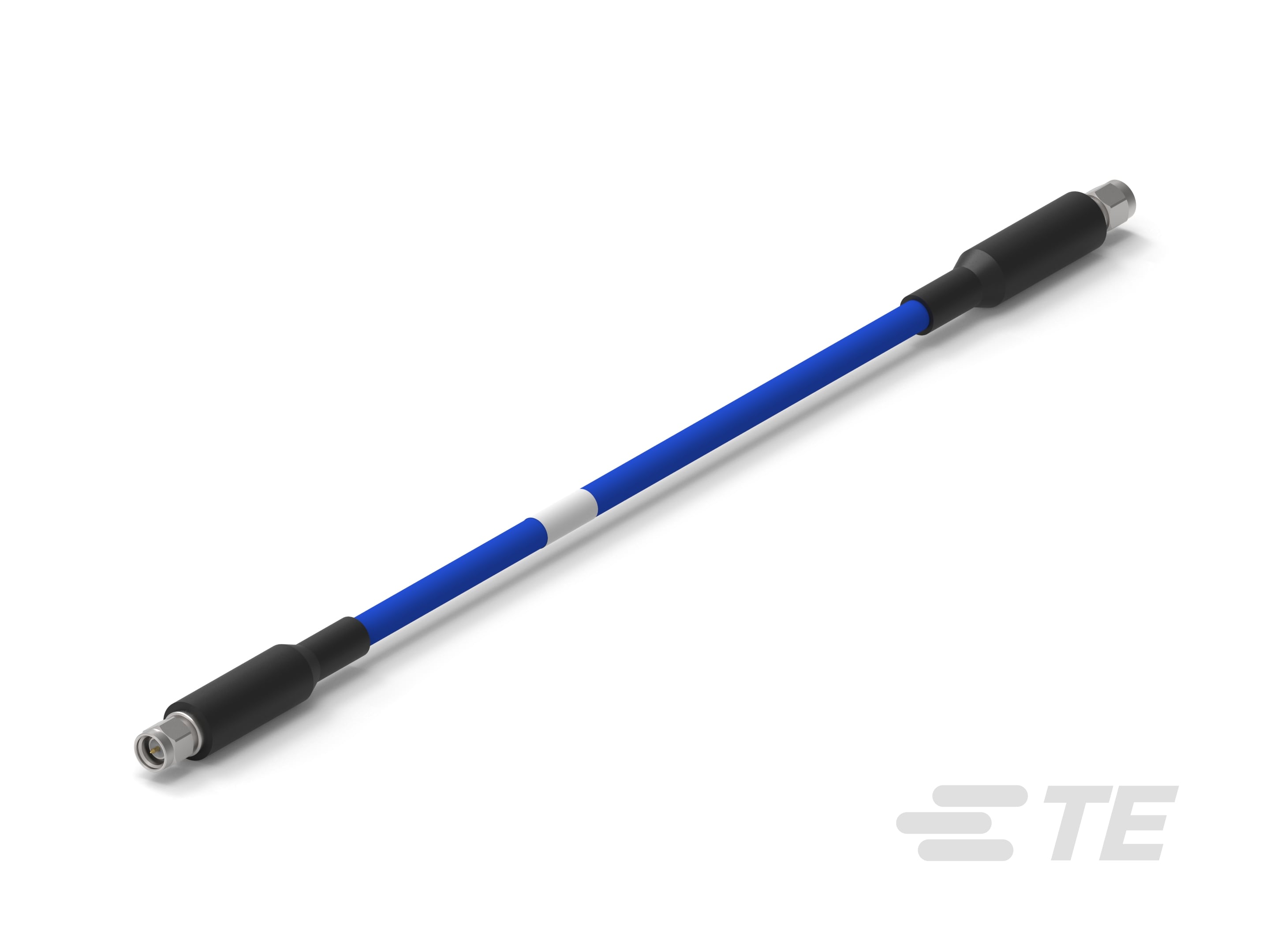

SMA Cable Assembly, 1 m [3.28 ft], Blue Cable, 0 – 26.5 GHz, 50 ohm, FEP Jacket, 24 AWG, 2.6 mm [.102 in] Diameter, SMA Plug End A, SMA Plug End B
1-2016655-0
SMA Cable Assembly, 1 m [3.28 ft], Blue Cable, 0 – 26.5 GHz, 50 ohm, FEP Jacket, 24 AWG, 2.6 mm [.102 in] Diameter, SMA Plug End A, SMA Plug End B
- TE 内部编号 1-2016655-0
- TE 内部产品描述 SMA,MALE-MALE,18G,L1000,WITHOUT ARMOR
-
线束类型 : SMA
-
电缆组件长度 : 1 m [ 3.28 ft ]
-
电缆颜色 : 蓝色
-
工作频率 (GHz): 0 – 26.5
-
阻抗 (Ω): 50
文档
产品图纸
- RF CA,SMA M TO SMA M,WITHOUT ARMOR 18GHz ENG_CD_2016655_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2016655-0_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2016655-0_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2016655-0_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2016655-0_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160059_2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : SMA
-
电缆组件（A 端） : SMA 插头
-
电缆组件（B 端） : SMA 插头
结构特性
-
外接端数量 : 2
电气特征
-
工作电压 (V): 60
-
绝缘电阻 (MΩ): 500
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 74
主体特性
-
导体电镀材料 : 金
-
应力消除类型 : HST
-
导体材料 : 铍铜合金
-
主体电镀材料 : 不锈钢
-
电缆颜色 : 蓝色
-
绝缘套管材料 : FEP
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 铍铜合金
-
端子接触部电镀材料 : 金 (Au)
尺寸
-
线径 (AWG): 24
-
电缆外径 : 2.6 mm [ .102 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 0 – 26.5
其他
-
电缆组件长度 : 1 m [ 3.28 ft ]
