1-1986800-2

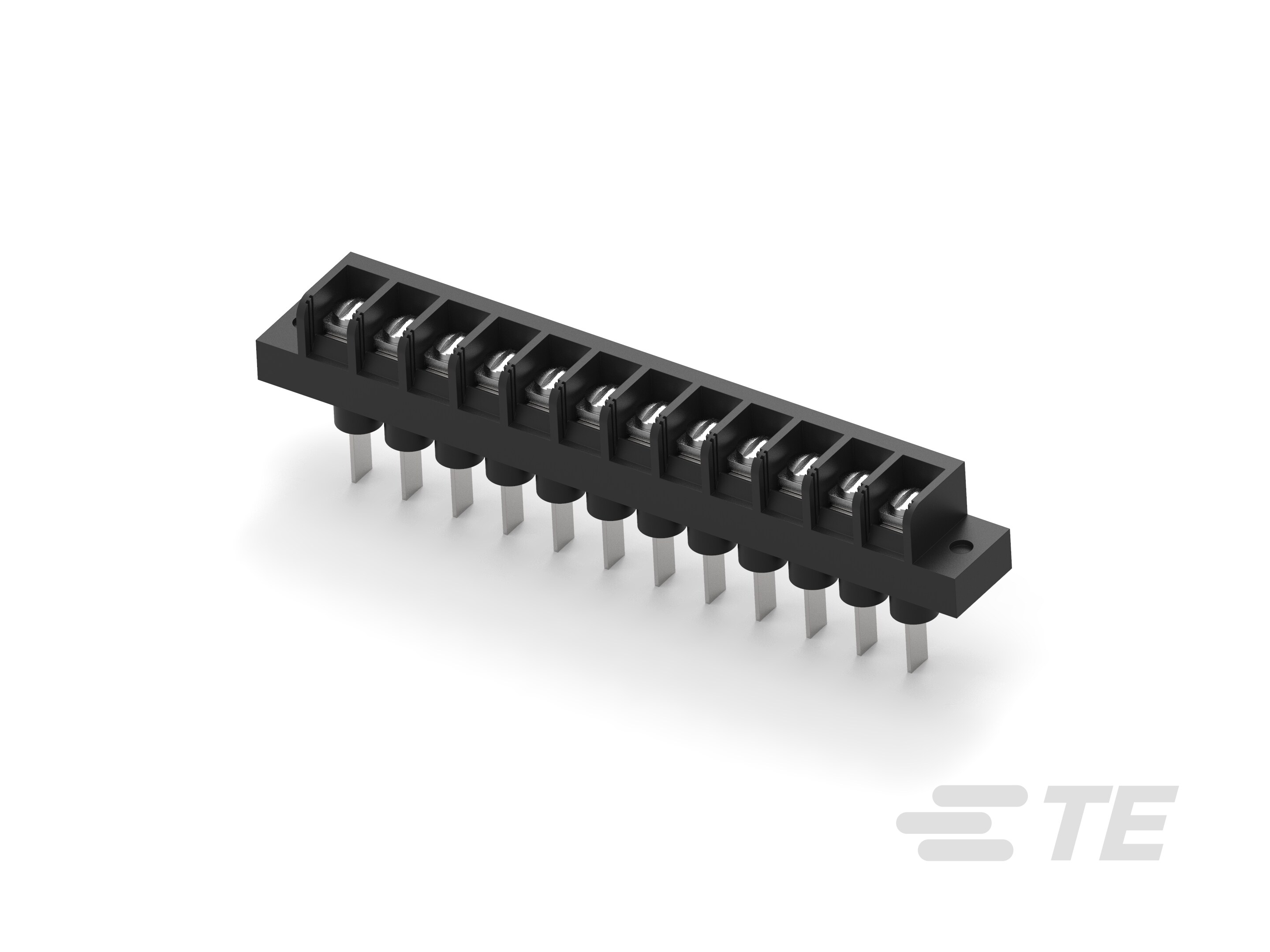

12 Position Barrier Strip, Tri-Barrier, Quick Connect Tab Bottom Termination, Wire-to-Panel, 9.53 mm [.375 in] Centerline, 1 Row, 300 V, 22 – 12 AWG
1-1986800-2
12 Position Barrier Strip, Tri-Barrier, Quick Connect Tab Bottom Termination, Wire-to-Panel, 9.53 mm [.375 in] Centerline, 1 Row, 300 V, 22 – 12 AWG
-
- Buchanan
- TE 内部编号 1-1986800-2
- TE 内部产品描述 BC6-F308-12, BC6 SERIES
-
屏蔽带种类 : 三层阻隔
-
底部端接类型 : 快速连接公端
-
连接器系统 : 线到面板
-
位数 : 12
-
中心线（间距） : 9.53 mm [ .375 in ]
文档
产品图纸
- BC6-F308-XX ASSEMBLY ENG_CD_1986800_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1986800-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1986800-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1986800-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1986800-2_A.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - BARRIER STRIPS ENG_CS_1308389_BARRIER_STRIPS_2110.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
块型 : 绝缘转塔
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
级数 : 1
-
位数 : 12
-
行数 : 1
电气特征
-
工作电压 (V): 300
主体特性
-
产品方向 : 垂直
-
主要产品颜色 : 黑色
-
屏蔽带种类 : 三层阻隔
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 20
端接特性
-
底部端接类型 : 快速连接公端
机械附件
-
螺钉头类型 : 一字/十字组合螺钉
-
螺纹尺寸 : 6-32
-
螺钉材料 : 钢
-
螺钉电镀材料 : 铬酸锌
-
安装选项 : 端安装耳
-
顶部端接类型 : 线夹组合头
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 9.53 mm [ .375 in ]
尺寸
-
产品长度 : 104.78 mm [ 4.125 in ]
-
线径 (AWG): 22 – 12
-
线径 (mm²): .326 – 3.31
使用环境
-
工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
