1-1969442-1

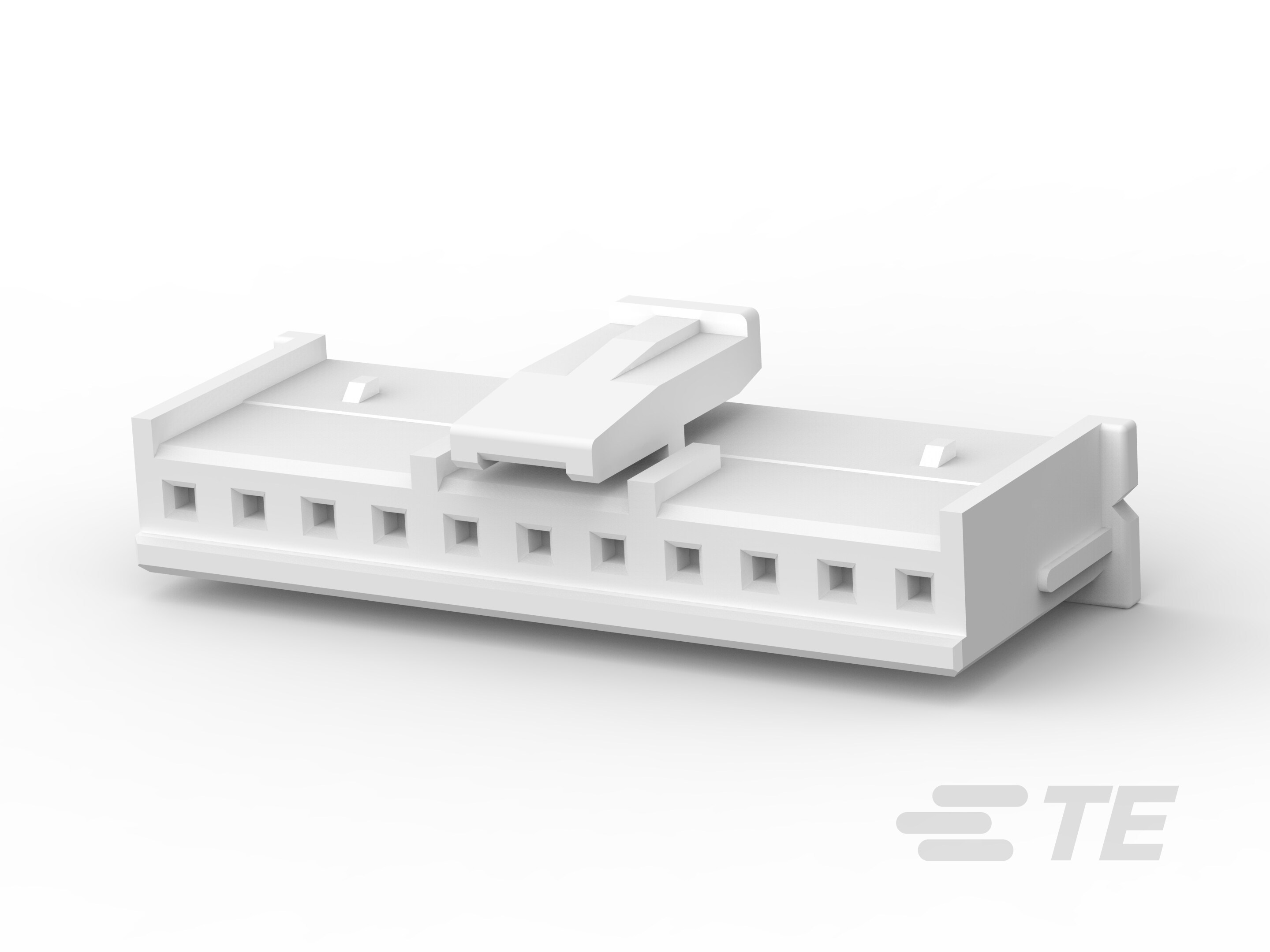

Housing, Receptacle, Wire-to-Board, 11 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power, Economy Power 2.5
1-1969442-1
Housing, Receptacle, Wire-to-Board, 11 Position, 2.5 mm [.098 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power, Economy Power 2.5
-
- 经济型电源 2.5
- TE 内部编号 1-1969442-1
- TE 内部产品描述 EP 2.5 TPA Housing, 11 Pos
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 11
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- ECONOMY POWER 2.5 TPA HOUSING ENG_CD_1969442_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1969442-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1969442-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1969442-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1969442-1_C.3d_stp.zip 英文版本
数据表/目录页
- 7-1773461-6_EP2.5_Connector_Series ENG_DS_7-1773461-6EP2.5_0719.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13315_L.pdf 英文版本
- 产品规格 ENG_SS_108-2418_J.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32041_D.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40046288_C1_B.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20111215_N.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 11
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插座
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 4.5
端接特性
-
线缆端接方法 : 压接
机械附件
-
PCB 安装固定 : 不带
-
接合固定类型 : 锁闩
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体入口配置 : 两端闭合
-
外壳材料 : 尼龙 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 29.8 mm [ 1.173 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
-
连接器高度 : 8 mm [ .315 in ]
-
连接器宽度 : 9.58 mm [ .377 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 500
-
封装方法 : Bag
