1-1924855-0
Wire-to-Wire, 180° Cable Exit, 2 Position, K Code, Housing for Male Terminals, Signal, FAKRA RF Connector System, Data Connectivity Housings
1-1924855-0
Wire-to-Wire, 180° Cable Exit, 2 Position, K Code, Housing for Male Terminals, Signal, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 1-1924855-0

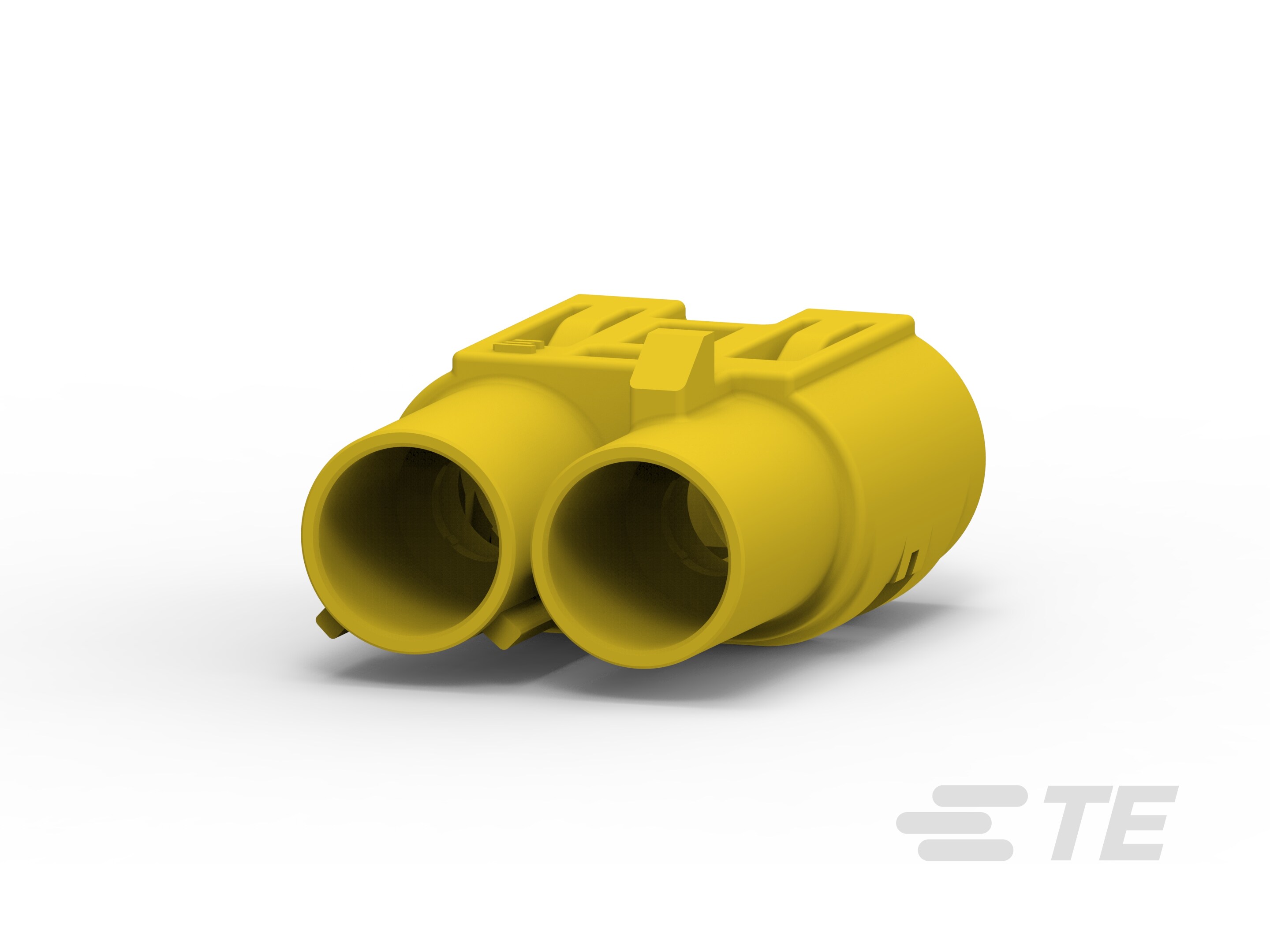

- TE 内部产品描述 JACK HOUSING, 2 POSN, FAKRA, Key K
-
连接器系统 : 线到线
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 2
-
连接器和键控代码 : K
文档
产品图纸
- JACK HOUSING, 2 POSITION, 8.0mm, FAKRA 4 ENG_CD_1924855_D4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1924855-0_H.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1924855-0_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1924855-0_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1924855-0_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13157_Z.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
弹簧锁 : 不带
-
位数 : 2
主体特性
-
电缆出口类型 : 固定
-
主体材料 : PBT GF
-
插针 : 不带
-
出线角度 : 180°
-
连接器和键控代码 : K
接触件特性
-
中心接触件 : 不带
-
端子接触部电镀材料 : 无镀层
-
射频连接器中心端子电镀材料 : 无
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 咖喱色
尺寸
-
连接器高度 : 11.2 mm [ .44 in ]
-
产品长度 : 21.5 mm [ .846 in ]
-
产品宽度 : 16.9 mm [ .665 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85
-
工作温度（最大值） (°F): 149, 158, 167, 176, 185
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : USCAR
包装特性
-
封装数量 : 3500
其他
-
电介质材料 : 无
