1-1827691-3

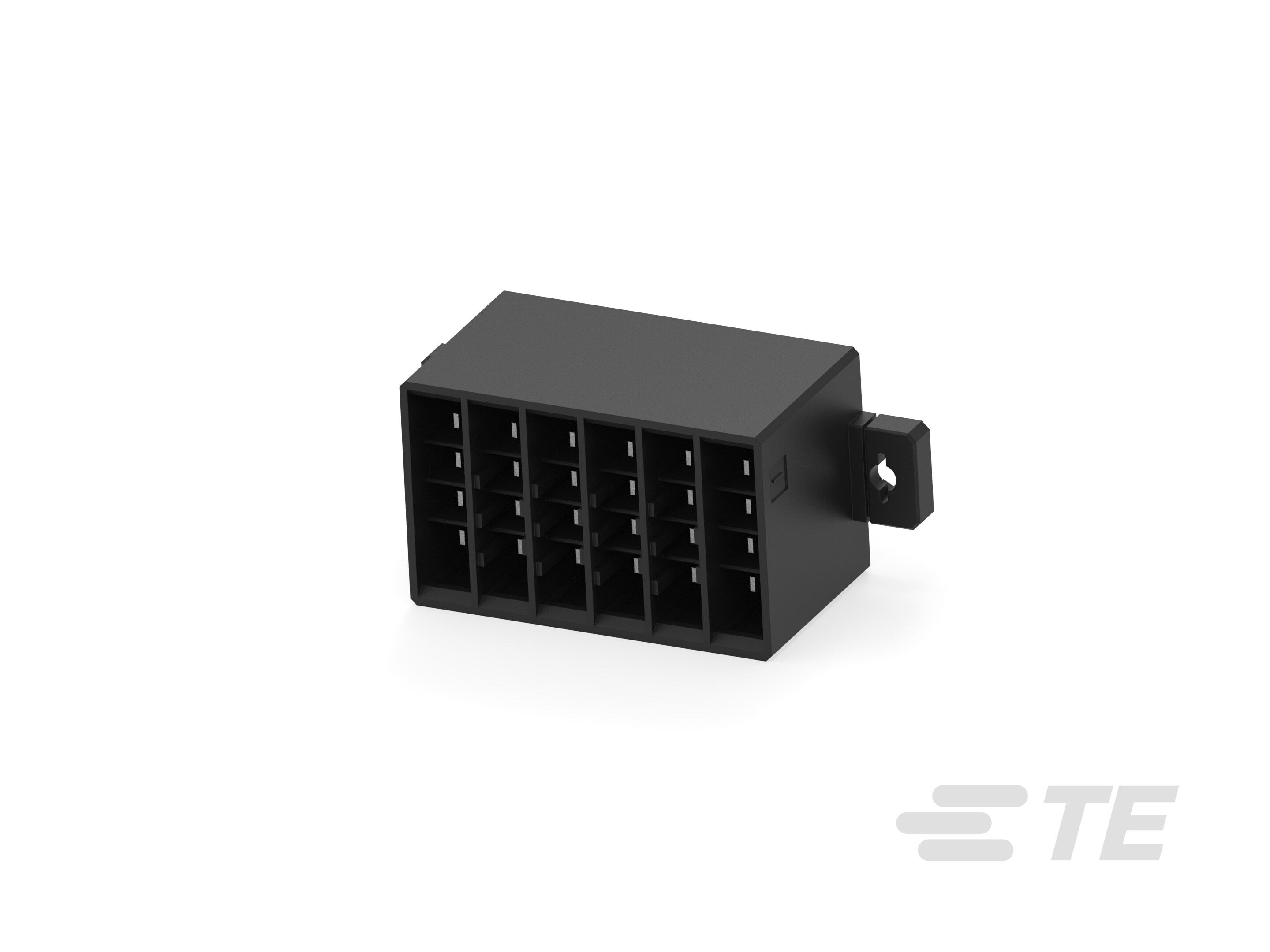

Connector Assembly, 24 Position, 5.08 mm [.2 in] Centerline, 6 Row, Black, Power & Signal, Panel Mount, Dynamic 3000 Series
1-1827691-3
Connector Assembly, 24 Position, 5.08 mm [.2 in] Centerline, 6 Row, Black, Power & Signal, Panel Mount, Dynamic 3000 Series
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 1-1827691-3
- TE 内部产品描述 DYNATAP 3200 TAP ASSY 24P BOTTOM-MT TIN
-
连接器产品类型 : 连接器组件
-
位数 : 24
-
中心线（间距） : 5.08 mm [ .2 in ]
-
行数 : 6
-
行间距 : 7.62 mm [ .3 in ]
文档
产品图纸
- DYNATAP 3200 TAP ASSY 24P 英文版本
- DYNATAP 3200 TAP ASSY 24P ENG_CD_1827691_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1827691-3_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1827691-3_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1827691-3_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1827691-3_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5349_J10.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-78205_A.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50093700_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
可密封 : 否
结构特性
-
位数 : 24
-
行数 : 6
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 10
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
尺寸
-
行间距 : 7.62 mm [ .3 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
