1-1825137-3

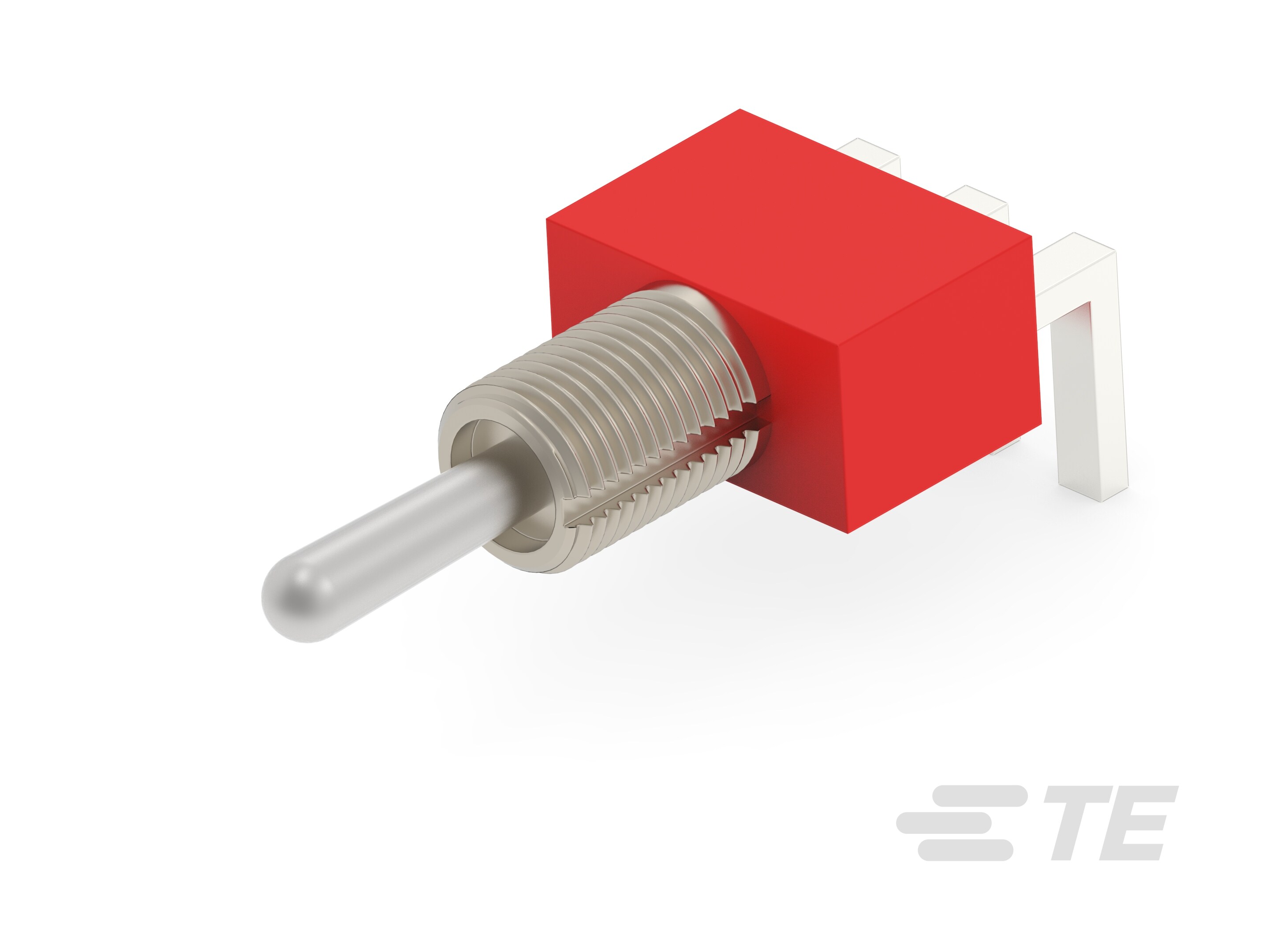

5 A Toggle Switch, Single Pole - Double Throw Configuration (Pole-Throw), On Off On, 3 Position, 28 VDC, 125 VAC, ALCOSWITCH Gemini A

A103SYAQ04-1-1825137-3

1-1825137-3

5 A Toggle Switch, Single Pole - Double Throw Configuration (Pole-Throw), On Off On, 3 Position, 28 VDC, 125 VAC, ALCOSWITCH Gemini A

    • ALCOSWITCH
    • Alcoswitch Gemini A
  • TE 内部编号 1-1825137-3
  • TE 内部产品描述 A103SYAQ04
  • 别名 ID A103SYAQ04

  • 配置（极掷） : 单极 - 双掷

  • 操作功能 : 开关开

  • 位数 : 3

  • 触点额定电流 (A): 5

  • 工作电压 (VDC): 28

查看所有特性
更多 更少

文档

产品图纸

  • GEMINI A SERIES TOGGLE SWITCH, SINGLE POLE, 3 POSITION FUNCTIONS (03, 05 & 07) ENG_CD_1825137_A8.pdf 英文版本

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 密封装置 : 是

  • 切换种类 : 长棒

  • 开关类型 : 摇杆开关

结构特性

  • 配置（极掷） : 单极 - 双掷

  • 操作功能 : 开关开

  • 位数 : 3

电气特征

  • 介质耐压（最大值） (VAC): 1000

  • 绝缘电阻 (MΩ): 1000

  • 接触电阻 (mΩ): 10

  • 触点额定电流 (A): 5

  • 工作电压 (VDC): 28

  • 工作电压 (VAC): 125

主体特性

  • 致动器表面涂层 : 镍

  • 产品方向 : 直角

  • 套管种类 : 螺纹

  • 套管螺纹尺寸 : 1/4-40

接触件特性

  • 端子基材 : 铜

  • 开关端子电镀材料 : 银

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 产品安装类型 : 面板和印刷电路板

壳体特性

  • 工艺密封 : 否

尺寸

  • 套管长度 (in): .35

  • 摇杆长度 : 10.4 mm [ .41 in ]

行业标准

  • UL 阻燃性等级 : UL 94V-1
