UP3DTANLA04

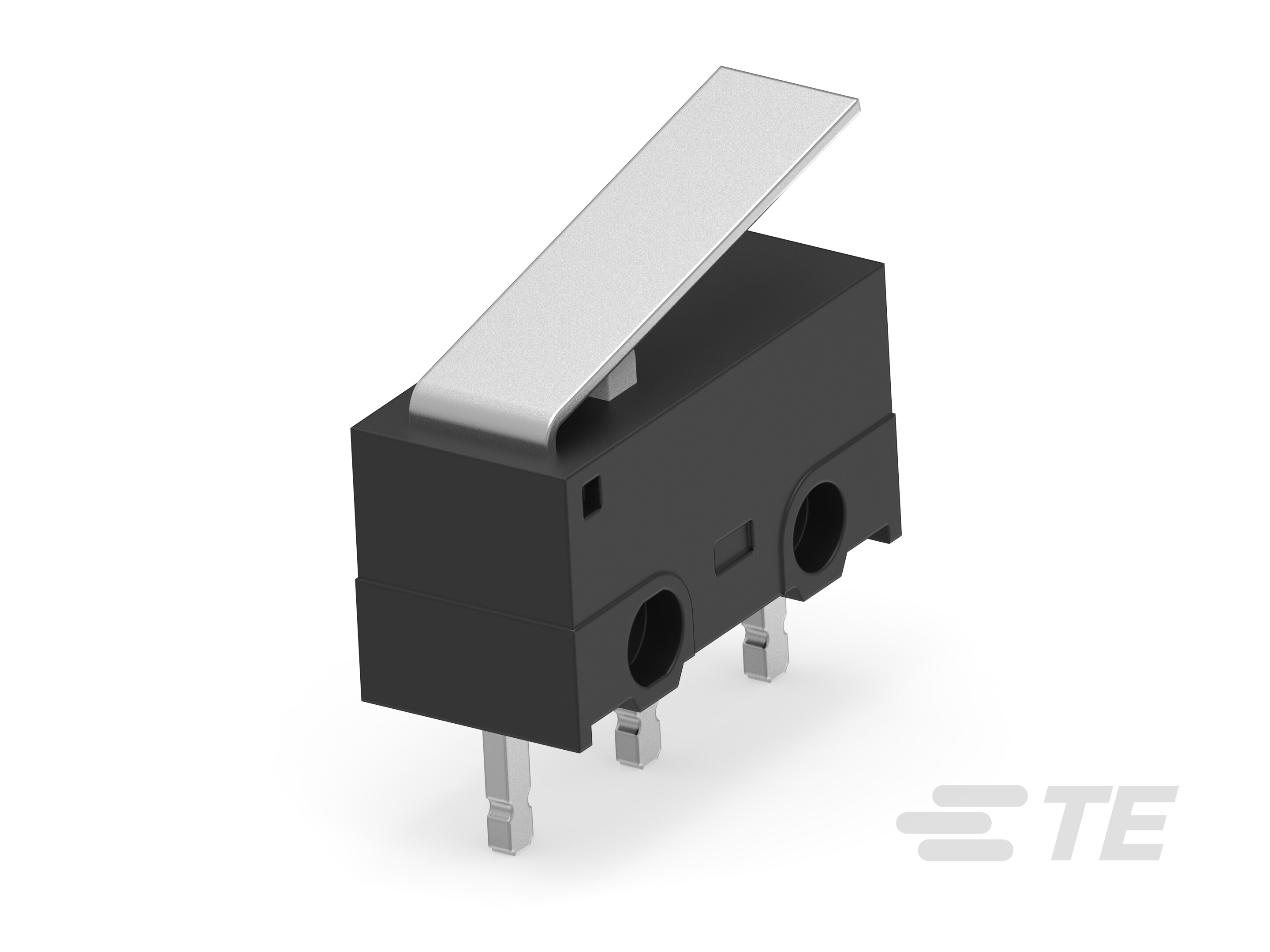

3 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Lever, Normal, 125 VAC, 50 g [1.764 oz] Operating Force, Vertical
UP3DTANLA04
3 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Lever, Normal, 125 VAC, 50 g [1.764 oz] Operating Force, Vertical
-
- ALCOSWITCH
- TE 内部编号 1-1825043-5
- TE 内部产品描述 UP3DTANLA04,MICROSWITCH,SNAP
-
触点额定电流 (A): 3
-
配置（极掷） : 单极 - 双掷
-
致动器种类 : 控制杆，正常
-
工作电压 (VAC): 125
-
操作力 : 50 g [ 1.764 oz ]
文档
产品图纸
- SWITCH, SNAP ACTION, ULTRAMINIATURE ENG_CD_1825043_B8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-1825043-5_B1.pdf 英文版本
- 3D_CVM_CVM_1-1825043-5_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1825043-5_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1825043-5_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1825043-5_C.3d_stp.zip 英文版本
- ENG_CVM_1-1825043-5_B1.2d_dxf.zip 英文版本
- ENG_CVM_1-1825043-5_B1.3d_igs.zip 英文版本
- ENG_CVM_1-1825043-5_B1.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
致动器种类 : 控制杆，正常
-
开关种类 : 超小型
-
开关连接类型 : 印刷电路板
结构特性
-
操作位置 : 7.9 mm [ .311 in ]
-
配置（极掷） : 单极 - 双掷
电气特征
-
触点额定电流 (A): 3
-
工作电压 (VAC): 125
主体特性
-
运动微分 : .8 mm [ .031 in ]
-
释放力 : 8 g [ .282 oz ]
-
产品方向 : 垂直
接触件特性
-
开关端子电镀材料 : 镍打底镀金
-
端子基材 : 黄铜
尺寸
-
预行程 : 3 mm [ .118 in ]
操作/应用
-
操作力 : 50 g [ 1.764 oz ]
其他
-
超程 : .6 mm [ .024 in ]
