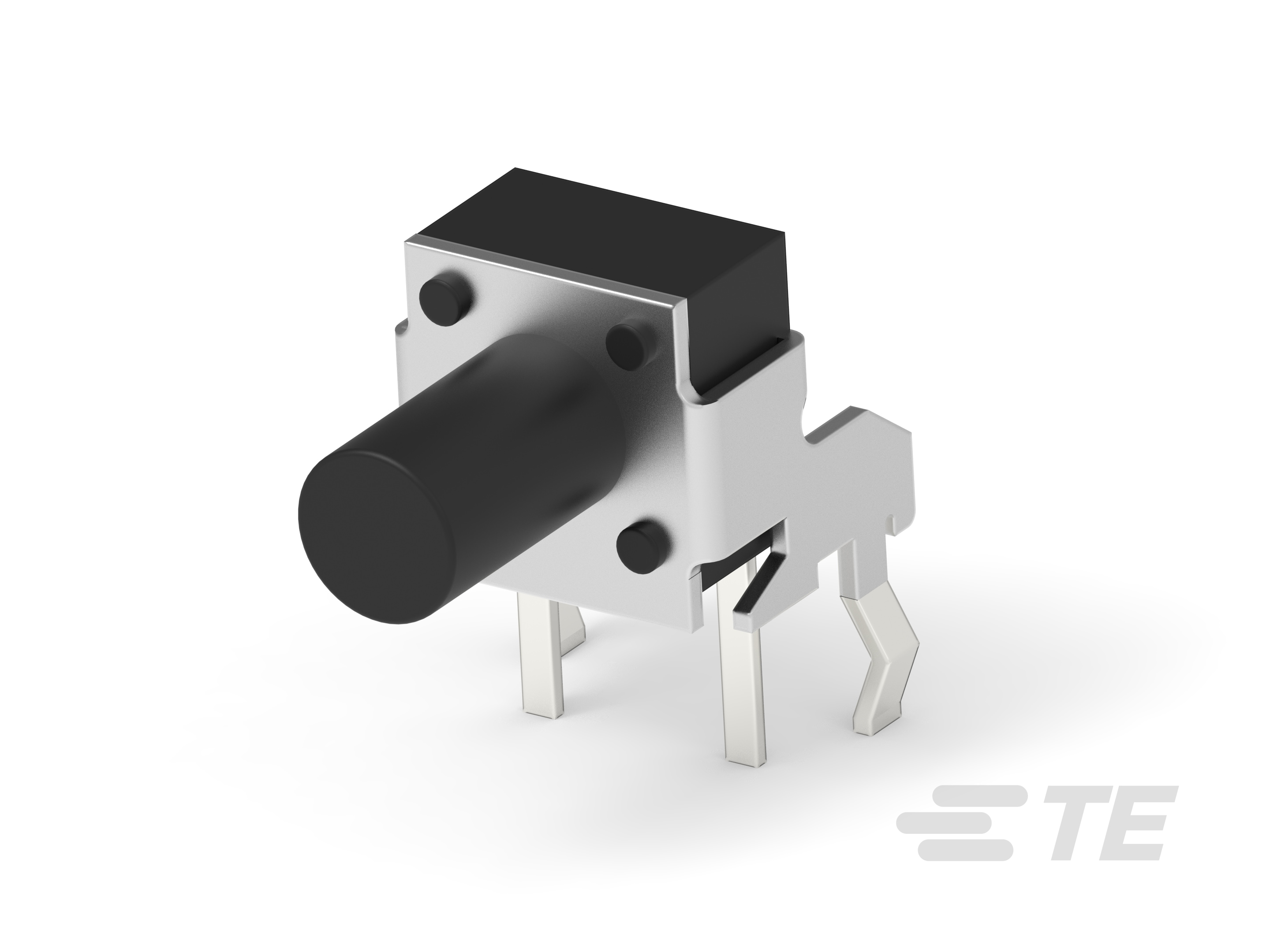

1-1825027-1
50 mA Tactile Switch, Round Actuator, Off [On], Copper Alloy, Silver Contact Plating, Low Profile, 24 VDC, ALCOSWITCH FSM
1-1825027-1
50 mA Tactile Switch, Round Actuator, Off [On], Copper Alloy, Silver Contact Plating, Low Profile, 24 VDC, ALCOSWITCH FSM
-
- ALCOSWITCH
- Alcoswitch FSM
- TE 内部编号 1-1825027-1
- TE 内部产品描述 FSMRA4JH04=R/A,TACT PB SW,160G
- 别名 ID FSMRA4JH
-
致动器种类 : 圆形致动器
-
操作功能 : 关[开]
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
-
小尺寸 : 带有
文档
产品图纸
- MICRO-MINIATURE PUSHBUTTON SWITCH ENG_CD_1825027_J1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1825027-1_H.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1-1825027-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1825027-1_H.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-1825027-1_H.2d_dxf.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
- Tactile Switches ENG_DS_Tactile_Switches_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
照明 : 带有
-
开关连接类型 : 印刷电路板
-
支脚种类 : 扭结
-
致动器种类 : 圆形致动器
结构特性
-
联动 : 带有
-
ESD 接地端子 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : 关[开]
-
支撑架 : 带有
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
电气特征
-
工作电压 (VDC): 24
主体特性
-
驱动力 : 160 g [ 5.64 oz ]
-
外壳颜色 : 黑色
-
致动器材料 : PBT
-
致动器外形 : 扩展型
-
外壳材料 : 尼龙
-
产品方向 : 直角
-
致动器颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
-
端子额定电流 (mA): 50
端接特性
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
小尺寸 : 带有
-
工艺密封 : 否
尺寸
-
致动器长度 : 5.74 mm [ .226 in ]
-
产品高度 : 7 mm [ .276 in ]
-
按钮宽度 : 3.2 mm [ .126 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装方法 : 袋/盒
