1-1823640-1

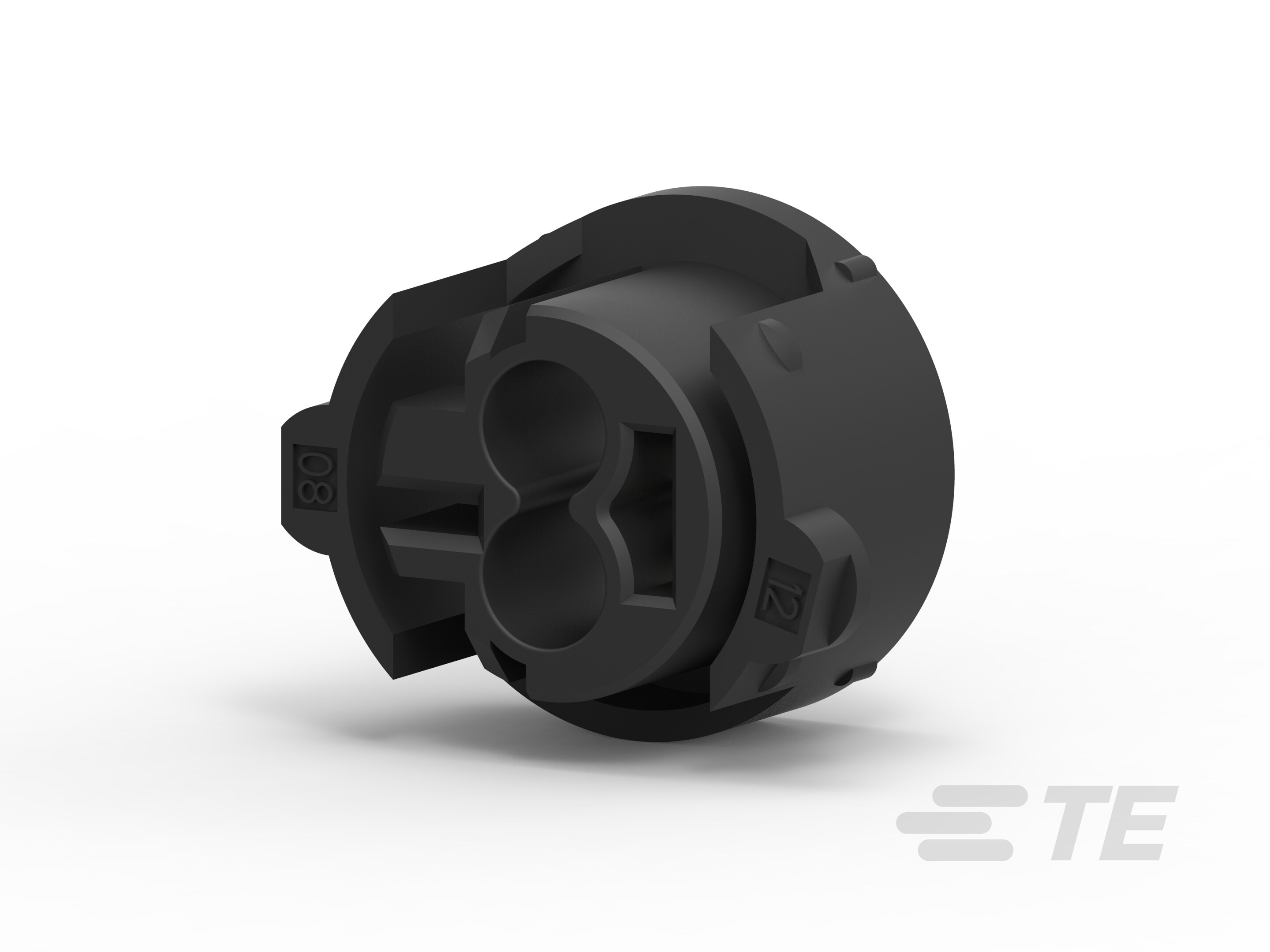

2 Position Housing, Wire-to-Board / Wire-to-Device, 3.1 mm [.122 in] Centerline, Black, -40 – 105 °C [-40 – 221 °F], I Code, AMP Auto Squib Products
1-1823640-1
2 Position Housing, Wire-to-Board / Wire-to-Device, 3.1 mm [.122 in] Centerline, Black, -40 – 105 °C [-40 – 221 °F], I Code, AMP Auto Squib Products
-
- AMP 自动爆管产品
- TE 内部编号 1-1823640-1
- TE 内部产品描述 SHORT CIRC PLUG,AK2,ASSY
-
位数 : 2
-
接合插针直径 : 1 mm [ .039 in ]
-
连接器系统 : 线到板, 线到设备
-
中心线（间距） : 3.1 mm [ .122 in ]
-
可密封 : 否
文档
产品图纸
- AK II SHORT RING ASSEMBLY ENG_CD_1823640_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1823640-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1823640-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1823640-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1823640-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-3645_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 圆形
-
连接器系统 : 线到板, 线到设备
-
可密封 : 否
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : I
接触件特性
-
接合插针直径 : 1 mm [ .039 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 3.1 mm [ .122 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85
-
工作温度（最大值） (°F): 158, 167, 176, 185
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
