1-1801607-6

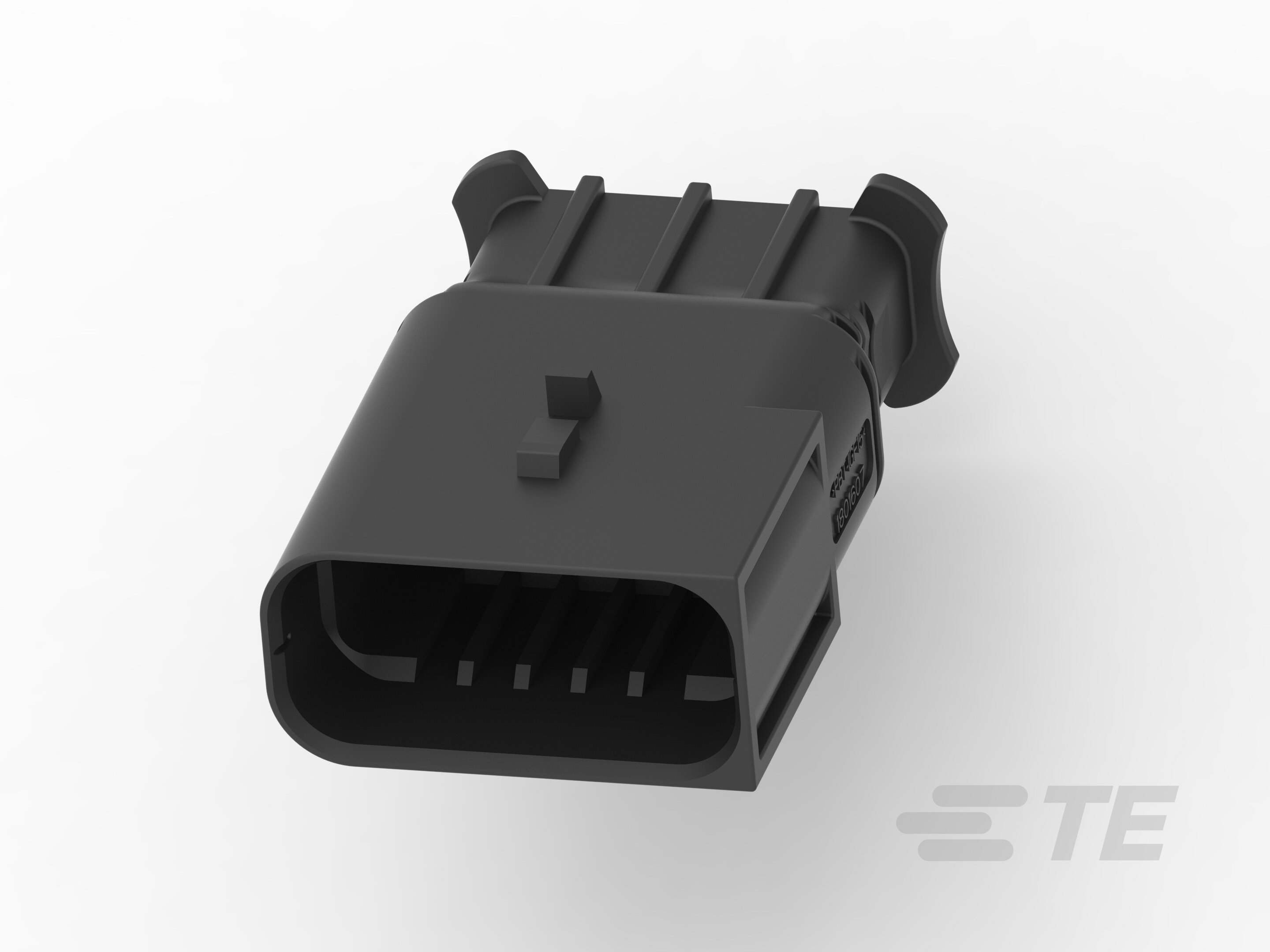

10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Hybrid
1-1801607-6
10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Hybrid
-
- MCON
- MCON 1.2mm ,
- MCON 互连系统
- TE 内部编号 1-1801607-6
- TE 内部产品描述 TAB MAIN HOUSING, MCON, 10 W, SEALED
-
位数 : 10
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 4.5 mm [ .177 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1801607-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1801607-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1801607-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1801607-6_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15398_H.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-15748_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.5 mm [ .177 in ]
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
其他
-
能够保证连接器位置 : 否
