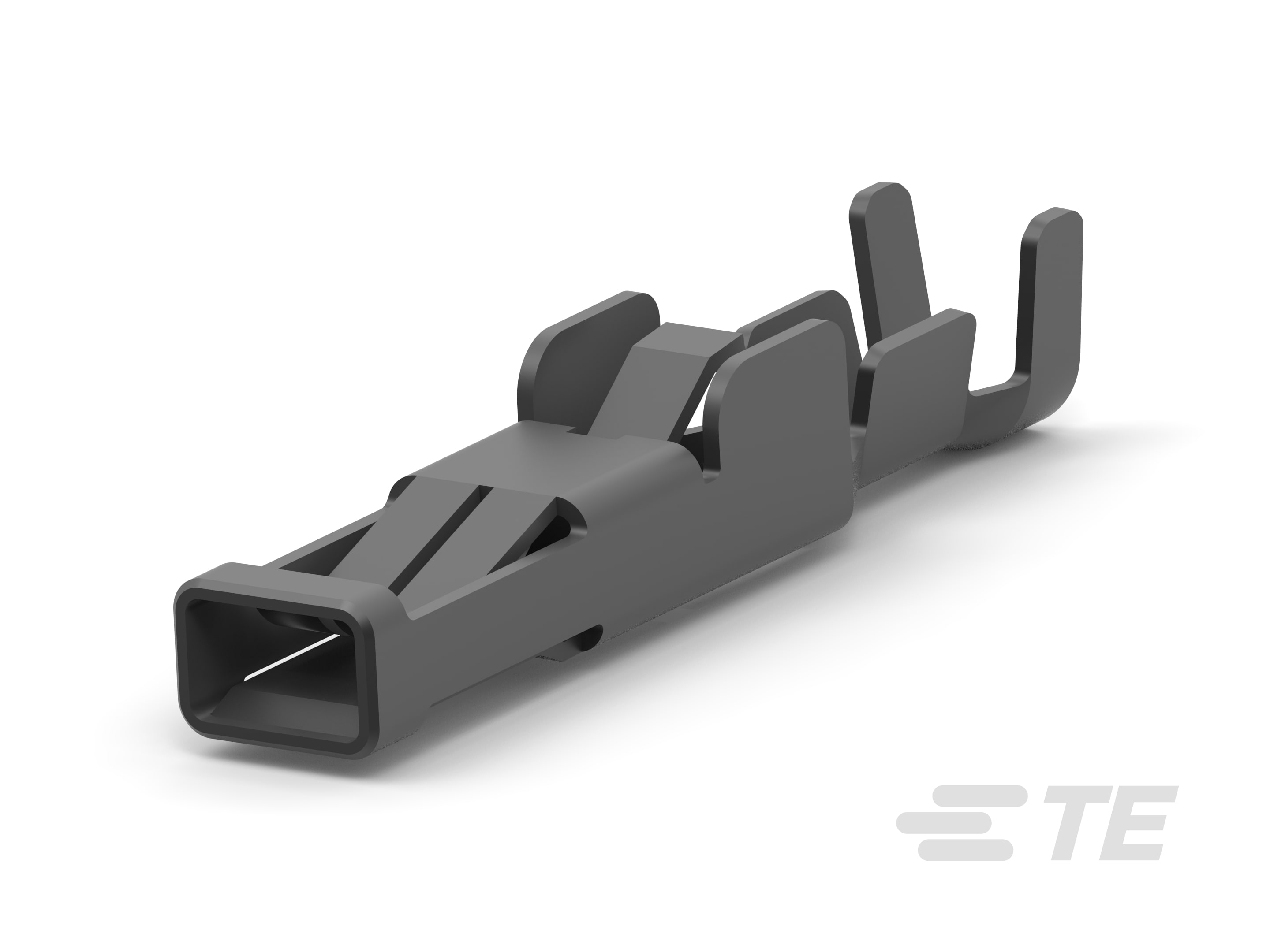

1-179316-2
Socket Contact, Gold (Au), 250 VAC, 20 – 16 AWG, .503 – 1.419 mm² Wire, 992.68 – 2802.41 CMA, Crimp, Copper Alloy, Power, -30 – 105 °C [-22 – 221 °F]
1-179316-2
Socket Contact, Gold (Au), 250 VAC, 20 – 16 AWG, .503 – 1.419 mm² Wire, 992.68 – 2802.41 CMA, Crimp, Copper Alloy, Power, -30 – 105 °C [-22 – 221 °F]
- TE 内部编号 1-179316-2
- TE 内部产品描述 HYBRID MINI DRAWER REC CONT.
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 250
-
线径 (AWG): 20 – 16
文档
产品图纸
- RECEPTACLE CONTACT HYBRID MINI DRAWER CONNECTOR ENG_CD_179316_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-179316-2_L.pdf 3D
- 下载查看 ENG_CVM_CVM_1-179316-2_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-179316-2_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-179316-2_L.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- Low Power Drawer Connectors QRG ENG_DS_1-1773888-2_LowPowerDrawer_QRG_1116.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5182_B.pdf 英文版本
- S_114-5182_B.tif 英文版本
- 产品规格 ENG_SS_108-5412_C.pdf 英文版本
- S_108-5412_C.tif 英文版本
- ENG_SS_108-5511_D.pdf 英文版本
- S_108-5511_D.tif 英文版本
- S_108-5565_A.tif 英文版本
- S_108-5565_A.pdf 英文版本
- ENG_SS_108-5614_D.pdf 英文版本
- S_108-5614_D.tif 英文版本
- ENG_SS_108-5882_A.pdf 英文版本
- ENG_SS_108-5882-1_B.pdf 英文版本
- JPN_SS_108-60022-1_B.tif 日语
- JPN_SS_108-60022-1_B.pdf 日语
- 合格检测报告 ENG_SS_501-5743_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子长度 : 21.3 mm [ .839 in ]
-
对接公端宽度 : 3 mm [ .118 in ]
-
对接公端厚度 : .65 mm [ .025 in ]
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 15
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.6 – 2.8 mm [ .063 – .11 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .503 – 1.419
-
线径 (CMA): 992.68 – 2802.41
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 4500
-
封装方法 : Reel
