该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

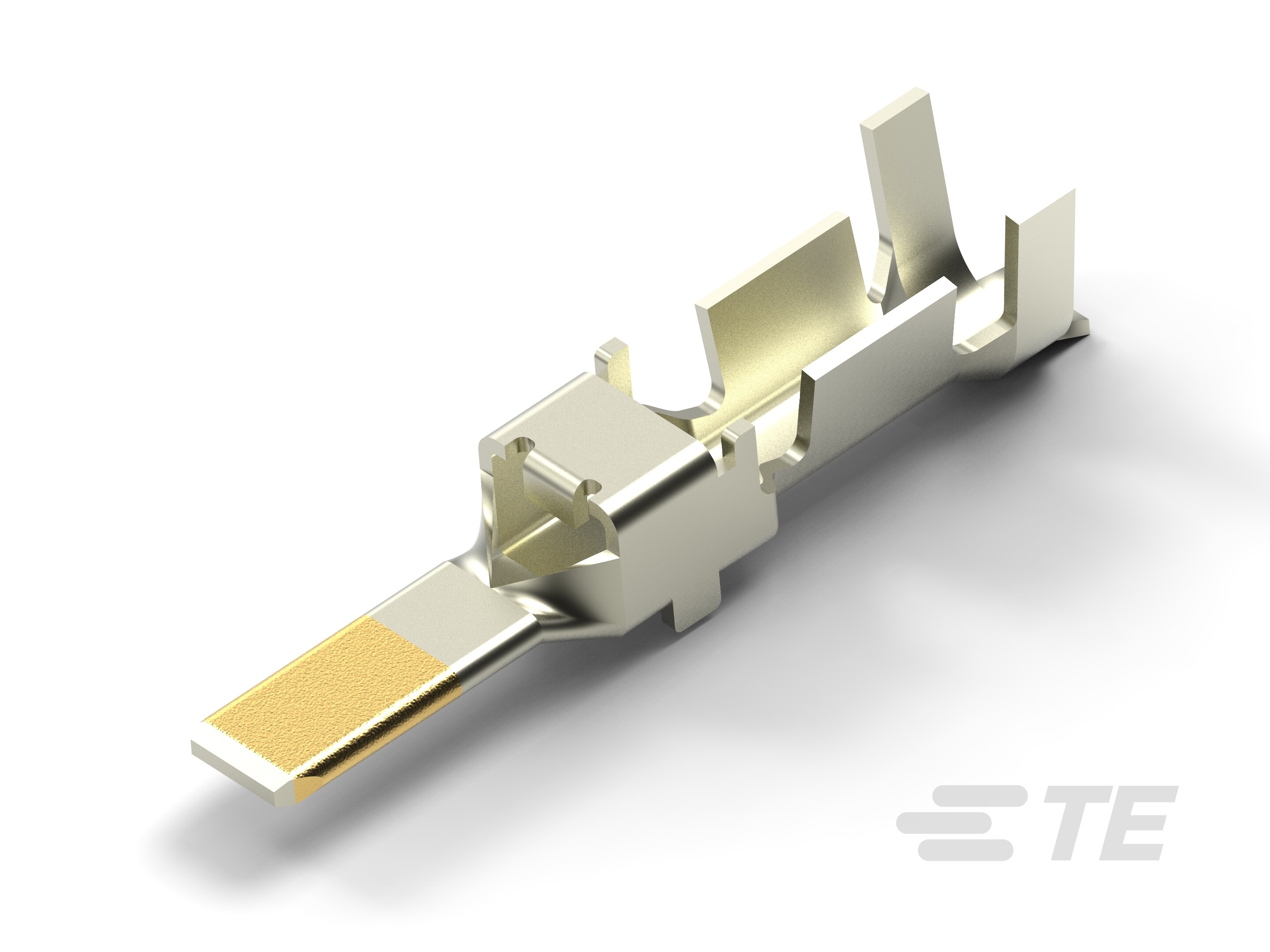

1-1747501-2

Gold (Au), Tab Contact, 16 – 14 AWG, 600 VAC, 1.23 – 2.27 mm² Wire, Discrete Wire, Crimp, Copper Alloy, Power, Dynamic 4000 Series

DYNAMIC D4200 TAB CONT M/LP LONG-1-1747501-2

1-1747501-2

Gold (Au), Tab Contact, 16 – 14 AWG, 600 VAC, 1.23 – 2.27 mm² Wire, Discrete Wire, Crimp, Copper Alloy, Power, Dynamic 4000 Series

    • Dynamic Series
    • Dynamic 4000 系列

  • 端子类型 : 公端

  • 端子接触部电镀材料 : 金 (Au)

  • 工作电压 (VAC): 600

  • 与线缆类型兼容 : 分离式导线

  • 线径 (AWG): 16 – 14

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 压线筒类型 : Open

  • 端子长度 : 25.5 mm [ 1.003 in ]

  • 端子类型 : 公端

  • 端子接触部电镀材料 : 金 (Au)

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 24

  • 对接公端宽度 : 3.1 mm [ .122 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.3 µm [ 51.18 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.23 – 2.27

  • 兼容的绝缘直径范围 : 2 – 3.75 mm [ .078 – .149 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 500

  • 封装方法 : 袋和盒
