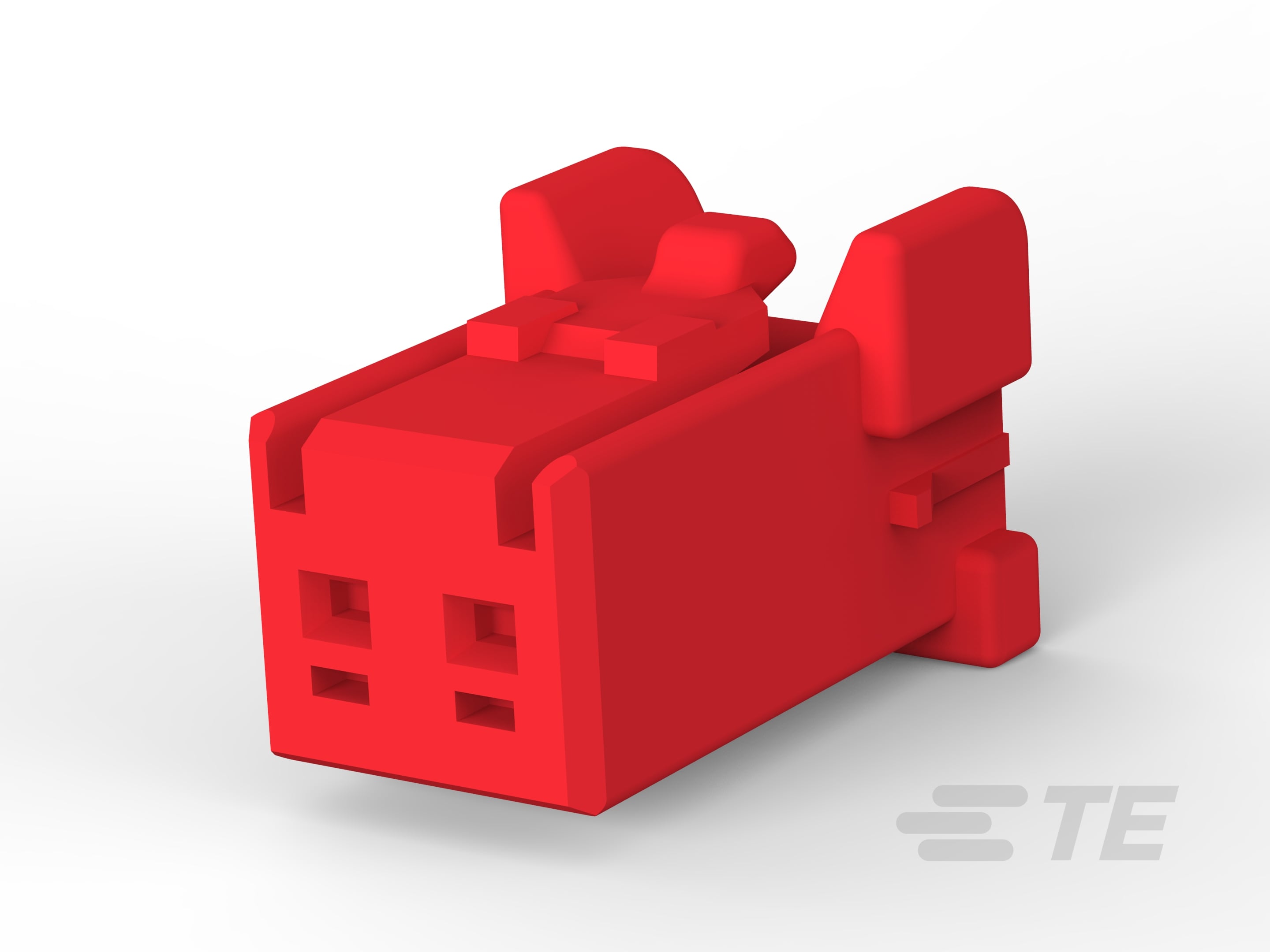

1-1747066-2
2 Position, Plug, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 50 VAC, Wire & Cable, Power & Signal, GRACE INERTIA 2.5
1-1747066-2
2 Position, Plug, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 50 VAC, Wire & Cable, Power & Signal, GRACE INERTIA 2.5
-
- GRACE INERTIA
- GRACE INERTIA 2.5
- TE 内部编号 1-1747066-2
- TE 内部产品描述 GRACE INERTIA CONN 2.5 PLUG HSG 2P RED
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁闩
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 2
文档
产品图纸
- GRACE INERTIA CONNECTOR 2.5 PLUG HSG ENG_CD_1747066_E3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1747066-2_E.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1-1747066-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1747066-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1747066-2_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5359_H1.pdf 英文版本
- 产品规格 JPN_SS_108-78307_H.pdf 日语
- 合格检测报告 JPN_SS_501-78268_A.pdf 日语
- JPN_SS_501-78268_A.tif 日语
- JPN_SS_501-78271_C.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体入口配置 : 两端开口
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : 尼龙 6/6 GF
尺寸
-
连接器长度 : 7.1 mm [ .279 in ]
-
连接器高度 : 7.35 mm [ .28 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
