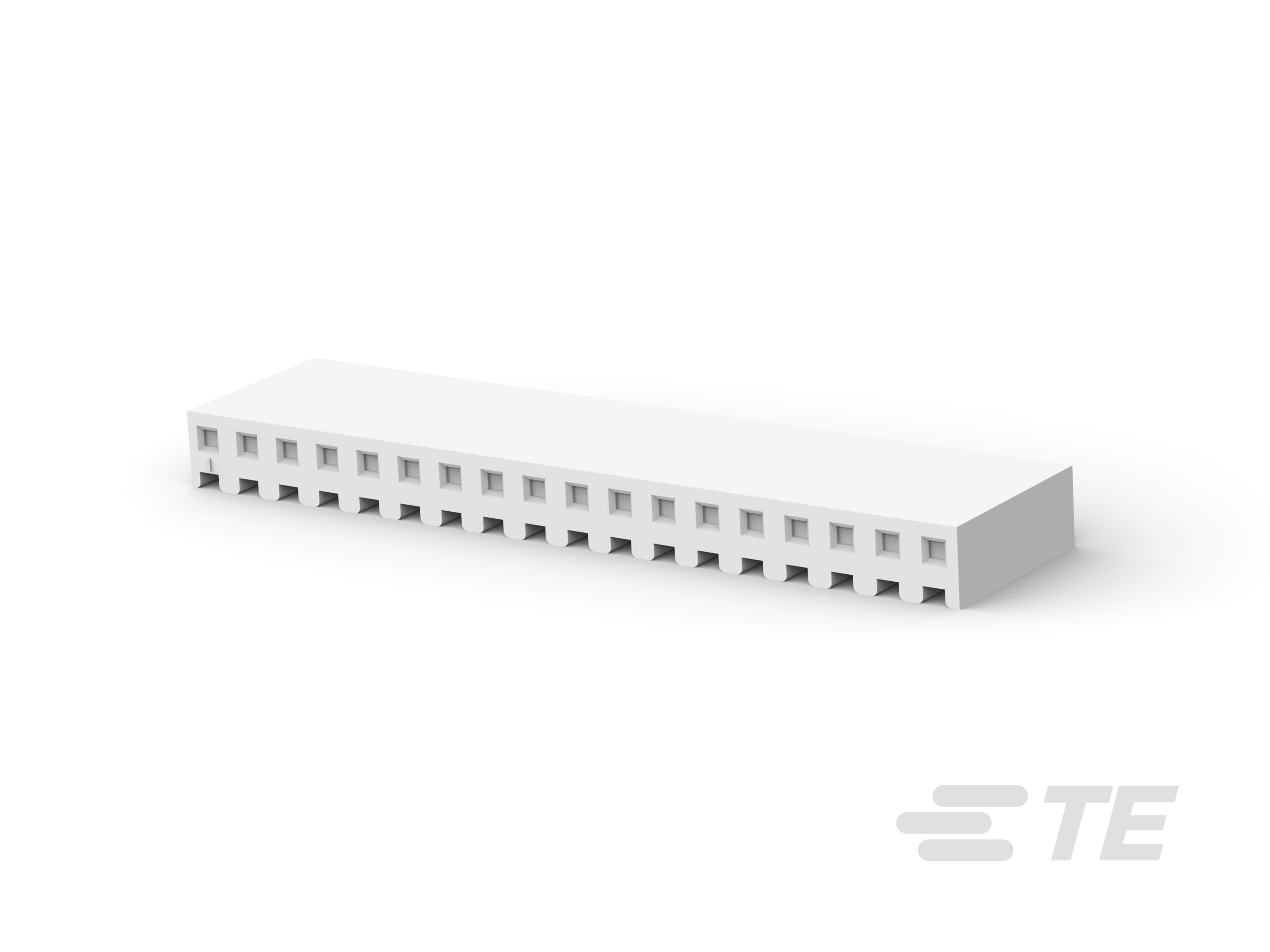

1-1744158-8
18 Position, Receptacle, Housing, Wire-to-Board, 3.96 mm [.156 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Power & Signal, SL-156
1-1744158-8
18 Position, Receptacle, Housing, Wire-to-Board, 3.96 mm [.156 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Power & Signal, SL-156
-
- SL-156
- TE 内部编号 1-1744158-8
- TE 内部产品描述 18P SL156 HSG W/O LCK RAMP SPL MARK
- 所有 Connector Housing, Rectangular, 3.96 mm, 1 Row (10)
-
位数 : 18
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
中心线（间距） : 3.96 mm [ .156 in ]
文档
产品图纸
- HOUSING WITHOUT LOCKING RAMP,SPECIAL LABELED, SL-156 ENG_CD_1744158_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1744158-8_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1744158-8_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1744158-8_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1744158-8_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1021_H_114-1021.pdf 英文版本
- 产品规格 ENG_SS_108-1049-1_B.pdf 英文版本
- ENG_SS_108-1049-2_C.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19900807_C1_5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 18
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插座
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 3.96 mm [ .156 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
无卤素 : 否
-
电路应用 : 电源和信号
识别标记
-
电路识别特性 : 不带
行业标准
-
与已批准的标准产品兼容 : UL E28476
包装特性
-
封装数量 : 500
-
封装方法 : 包装
