1-1719386-1

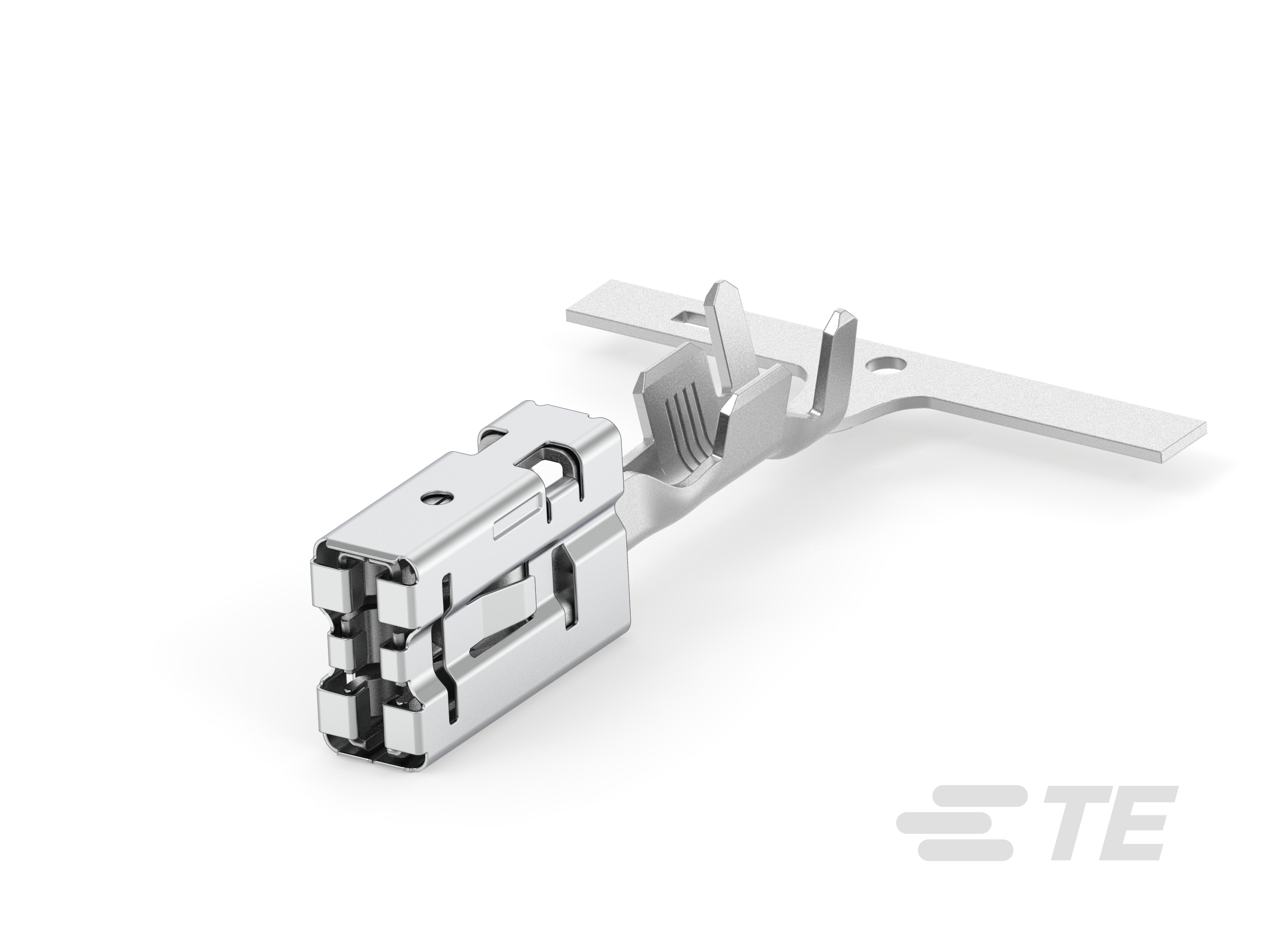

Receptacle Terminal, 12 – 9 AWG, 3 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Terminates To Wire, AMP MCP 9.5

全部查看 AMP MCP，母端和公端 (105)
AMP MCP 9.5, CONTACT-1-1719386-1

1-1719386-1

Receptacle Terminal, 12 – 9 AWG, 3 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Terminates To Wire, AMP MCP 9.5

全部查看  AMP MCP，母端和公端 (105)
    • AMP MCP
    • AMP MCP 9.5
  • TE 内部编号 1-1719386-1
  • TE 内部产品描述 AMP MCP 9.5, CONTACT

  • 端子类型 : 母端

  • 线径 (AWG): 12 – 9

  • 线径 (mm²): 3 – 6

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 锁定枪

  • 可密封 : 否

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 9.5mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 65

  • 端子类型 : 母端

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 锡 (Sn)

  • 对接公端厚度 : .8 mm [ .031 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 4 – 5.2 mm [ .156 – .203 in ]

  • 线径 (AWG): 12 – 9

  • 线径 (mm²): 3 – 6

  • 线径查找 (mm²): 3 | 4 | 5 | 6

  • 线径查找 (AWG): 10 | 11 | 12 | 9

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 125 °C [ 212 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 与机构/标准产品兼容 : LV214

包装特性

  • 封装数量 : 600

  • 封装方法 : Reel

其他

  • 端子传导 : 41 – 100 A（高功率）
