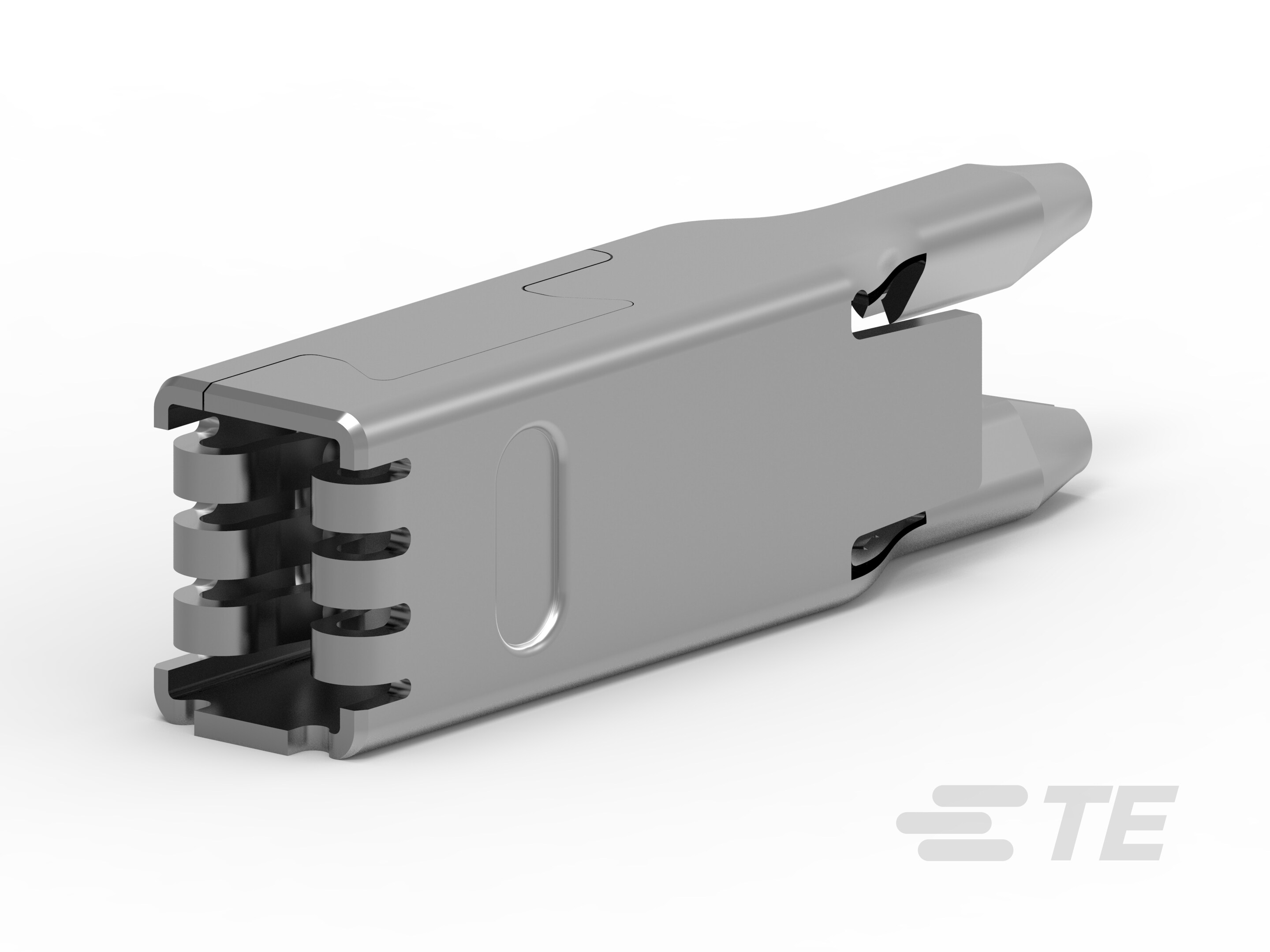

1-1719103-1
Receptacle Terminal, 2.8 mm [.11 in] Tab Width, Tin Silver (SnAg), .8 mm [.031 in] Tab Thickness, -40 – 130 °C [-40 – 266 °F]
1-1719103-1
Receptacle Terminal, 2.8 mm [.11 in] Tab Width, Tin Silver (SnAg), .8 mm [.031 in] Tab Thickness, -40 – 130 °C [-40 – 266 °F]
- TE 内部编号 1-1719103-1
- TE 内部产品描述 PCB 2.8 TERMINAL SN
-
端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡银 (SnAg)
-
可密封 : 否
-
对接公端厚度 : .8 mm [ .031 in ]
文档
产品图纸
- PCB 2.8 TERMINAL PCB 2.8 Kontakt GER_CD_1719103_C5.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1719103-1_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1719103-1_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1719103-1_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1719103-1_C1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18910_D.pdf 英文版本
- 产品规格 ENG_SS_108-94129_5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡银 (SnAg)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
