Name: 6POS, MCON 1.2 LL REC SEALED
Brand: MCON

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 6
行数 : 1

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12 | 24

主体特性

出线角度 : 180°
主要产品颜色 : 黑色
连接器和键控代码 : A

接触件特性

端子类型 : 母端
端子大小 : 1.2mm
对接公端宽度 : 1.2 mm [ .047 in ]
端子额定电流（最大值） (A): 15

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF
中心线（间距） : 4 mm [ .157 in ]

尺寸

连接器高度 : 16.5 mm [ .65 in ]
产品长度 : 32.7 mm [ 1.287 in ]
产品宽度 : 26.5 mm [ 1.043 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP6K9K

包装特性

封装数量 : 1500
封装方法 : Box

其他

可维修 : 是
能够保证连接器位置 : 是

1-1718646-1

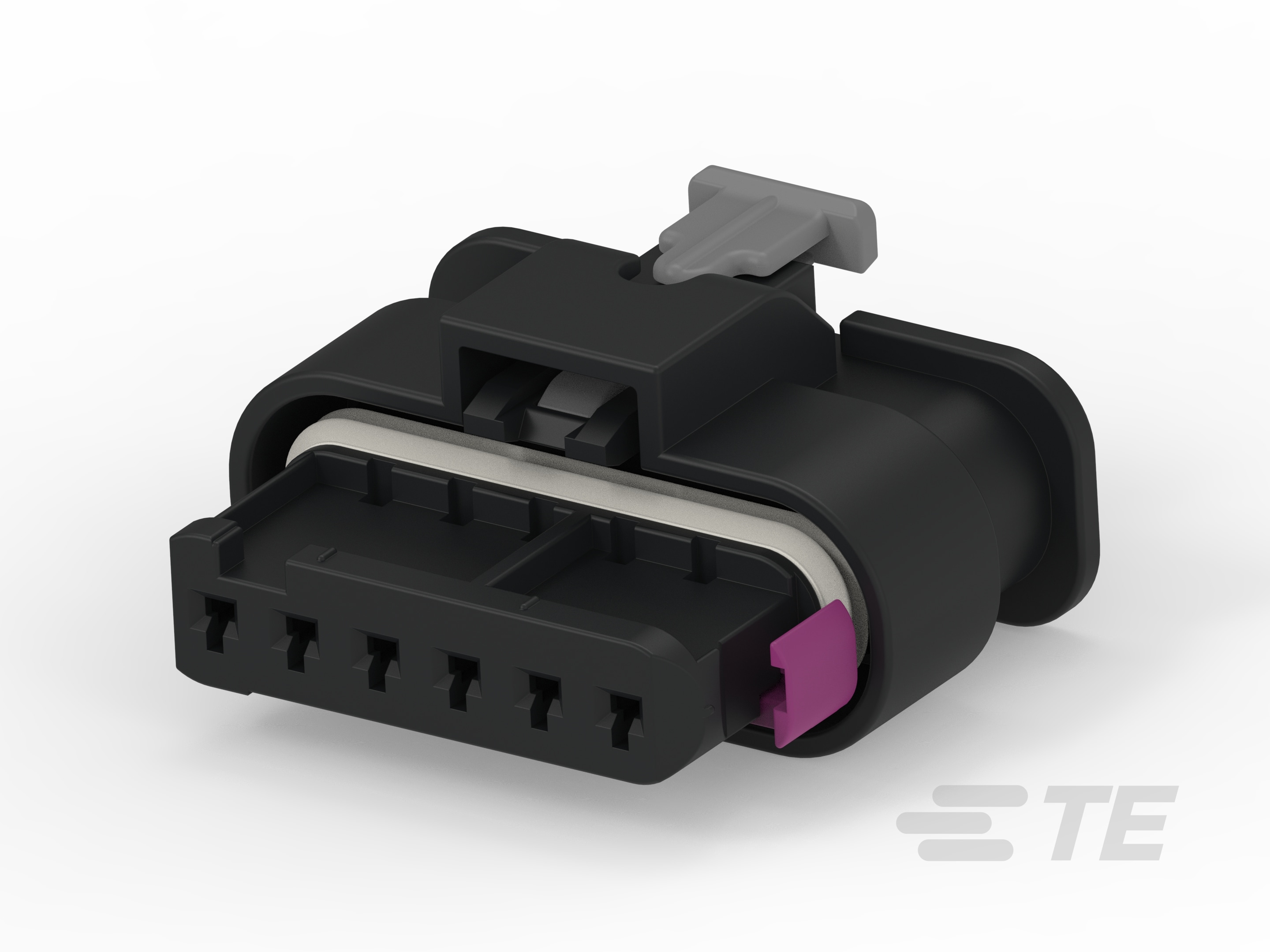

6 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power, MCON 1.2mm

1-1718646-1

6 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Black, Wire & Cable, Power, MCON 1.2mm

连接器和壳体类型 : 母端子护套

位数 : 6

可密封 : 是

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

行数 : 1

文档

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 端子上

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 6

行数 : 1

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12 | 24

主体特性

出线角度 : 180°

主要产品颜色 : 黑色

连接器和键控代码 : A

接触件特性

端子类型 : 母端

端子大小 : 1.2mm

对接公端宽度 : 1.2 mm [ .047 in ]

端子额定电流（最大值） (A): 15

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF

中心线（间距） : 4 mm [ .157 in ]

尺寸

连接器高度 : 16.5 mm [ .65 in ]

产品长度 : 32.7 mm [ 1.287 in ]

产品宽度 : 26.5 mm [ 1.043 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP6K9K

包装特性

封装数量 : 1500

封装方法 : Box

其他

可维修 : 是

能够保证连接器位置 : 是
