Name: 1.5MM TAB HSG 36 POS ASSY
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 36
行数 : 4

电气特征

工作电压 (VDC): 36
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 紫色
连接器和键控代码 : B

接触件特性

端子类型 : 公端
端子大小 : 1.6mm
对接公端宽度 : 1.6 mm [ .063 in ]

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT
中心线（间距） : 4 mm [ .157 in ]

尺寸

连接器高度 : 32.05 mm [ 1.262 in ]
产品长度 : 44.6 mm [ 1.756 in ]
产品宽度 : 40.35 mm [ 1.588 in ]
行间距 : 6 mm [ .236 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box
封装数量 : 330

其他

可维修 : 是
能够保证连接器位置 : 否

1-1718492-2

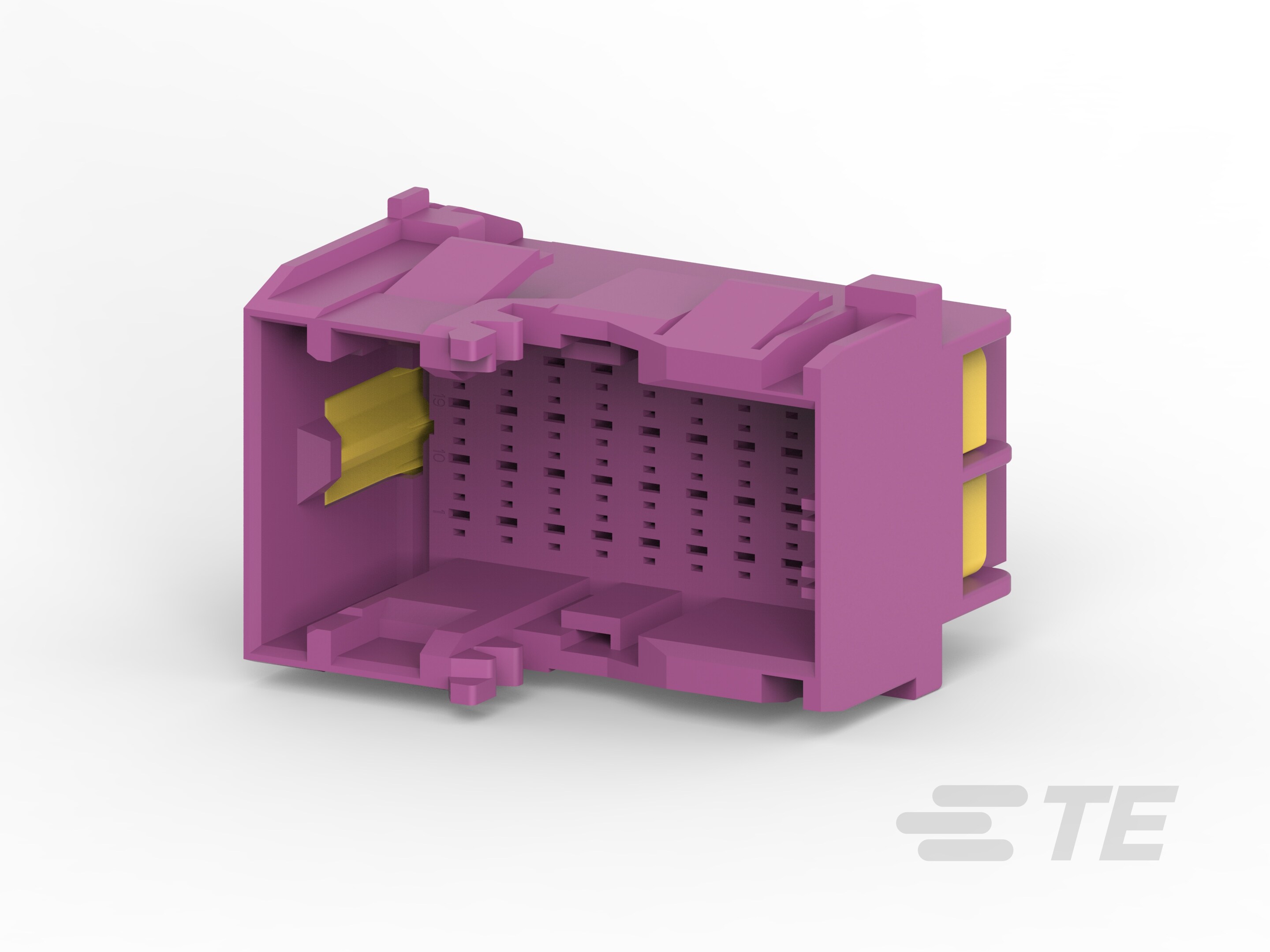

12 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Purple, Wire & Cable, Power, Hybrid

1-1718492-2

12 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Purple, Wire & Cable, Power, Hybrid

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 36

可密封 : 否

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 公端子护套

可密封 : 否

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 36

行数 : 4

电气特征

工作电压 (VDC): 36

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 紫色

连接器和键控代码 : B

接触件特性

端子类型 : 公端

端子大小 : 1.6mm

对接公端宽度 : 1.6 mm [ .063 in ]

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

中心线（间距） : 4 mm [ .157 in ]

尺寸

连接器高度 : 32.05 mm [ 1.262 in ]

产品长度 : 44.6 mm [ 1.756 in ]

产品宽度 : 40.35 mm [ 1.588 in ]

行间距 : 6 mm [ .236 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

封装数量 : 330

其他

可维修 : 是

能够保证连接器位置 : 否

产品合规性
