文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-171370-1_R_c-1-171370-1-r-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1-171370-1_R_c-1-171370-1-r.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-171370-1_R_c-1-171370-1-r.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-171370-1_R_c-1-171370-1-r.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5235_E3.pdf 英文版本
- 产品规格 JPN_SS_108-5143_G.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 引线
结构特性
-
电路数 : 3
主体特性
-

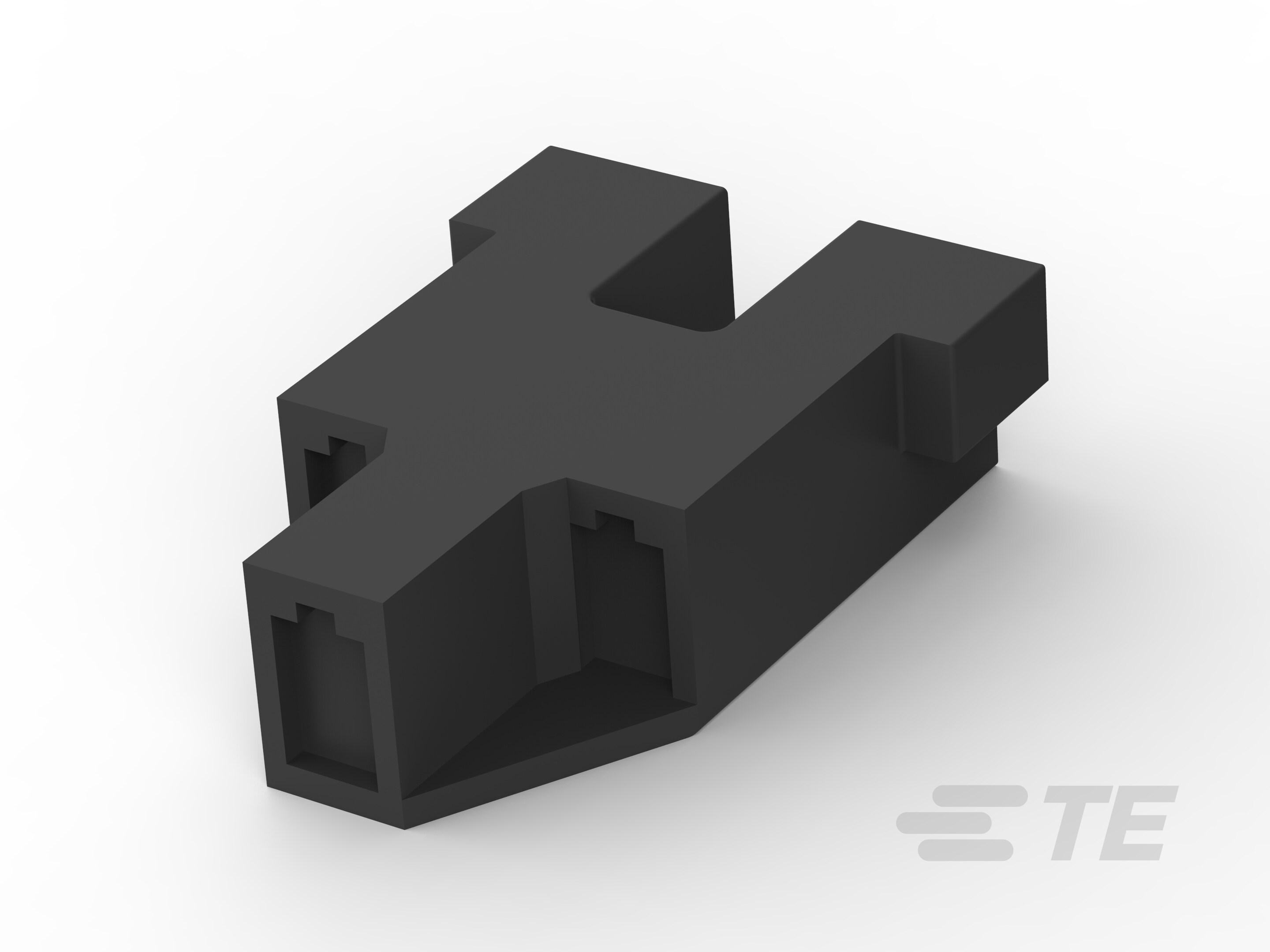

主要产品颜色 : 黑色
-
插入电镀材料 : 锡
-
主要产品材料 : Mewlus
接触件特性
-
接合插针直径 : 2.29 mm [ .09 in ]
机械附件
-
接头排安装配置 : 2 前进 - 1 后退
-
安装直径 : 2.7 mm [ .106 in ]
-
接合对准类型 : 极化
尺寸
-
兼容的绝缘直径（最大值） : 3.4 mm [ .134 in ]
-
兼容的绝缘直径范围 : 2 mm [ .079 in ]
-
产品长度 : 31.6 mm [ 1.24 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.42
使用环境
-
工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 500
-
封装方法 : Bag
选择您想要保留的属性以查看类似产品。
