1-1705950-1

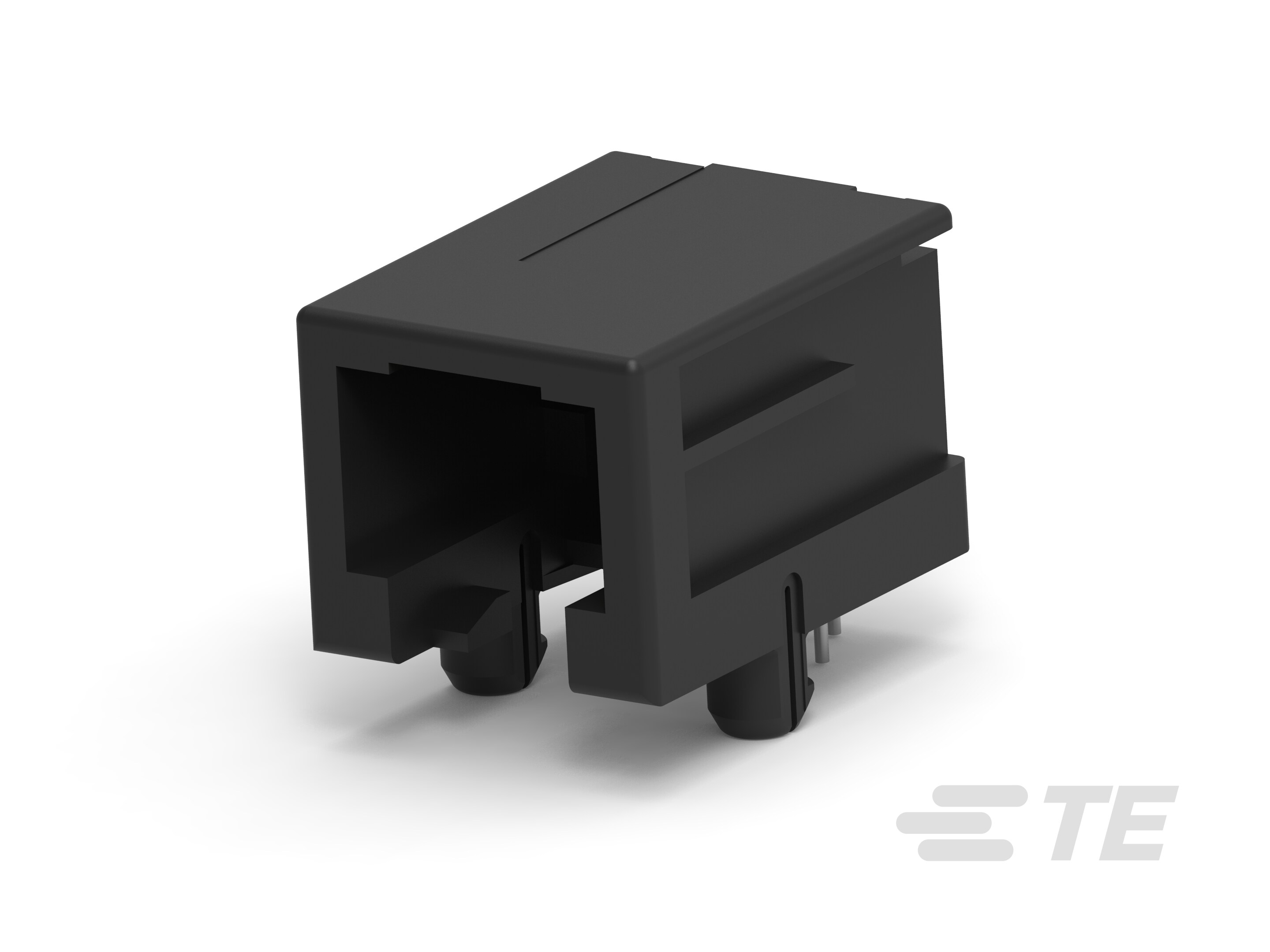

Single Port, 1 x 1, Standard Profile, RJ Type Jacks & Plugs, Jack, Standard - Latch Down, Right Angle, Cat 3, Alcoswitch SE, RJ25 Connectors
1-1705950-1
Single Port, 1 x 1, Standard Profile, RJ Type Jacks & Plugs, Jack, Standard - Latch Down, Right Angle, Cat 3, Alcoswitch SE, RJ25 Connectors
-
- Alcoswitch SE
- TE 内部编号 1-1705950-1
- TE 内部产品描述 Modular Jack SE, 6/6, Gold flash
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
连接器外形 : 标准
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
文档
产品图纸
- MODULAR JACK, SIDE ENTRY, 6/6 FOR PRINTED CIRCUIT BOARD ENG_CD_1705950_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1705950-1_C.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1-1705950-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1705950-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1705950-1_C.3d_stp.zip 英文版本
产品规格
- 检查规范 ENG_SS_101-160122_A.pdf 英文版本
- 产品规格 ENG_SS_108-19064_B.tif 英文版本
- ENG_SS_108-19064_B.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_164196_4872_1046618_C1_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 缆到板
-
连接器产品类型 : 连接器组件
-
连接器和端子端接到 : 印刷电路板
-
接地选项 : 无
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插座
结构特性
-
位数 : 6
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
连接器端子密度 : 标准
-
PCB 安装方向 : 直角
-
装载位置数量 : 6
主体特性
-
连接器外形 : 标准
-
模块化插座插销方向 : 标准 - 下锁闩
接触件特性
-
端子底板材料 : 镍
-
端子基材 : 磷青铜
-
端子接触部电镀材料 : 钯镍打底镀金
-
端子额定电流（最大值） (A): 1.5
-
PCB 端子端接区域电镀材料 : 锡
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 3.1 mm [ .122 in ]
机械附件
-
接合对准 : 不带
-
连接器安装类型 : 板安装
-
面板安装特性 : 带有
壳体特性
-
接合入口位置 : 侧
-
壳体颜色 : 黑色
-
外壳材料 : PBT
-
中心线（间距） : 1.02 mm [ .04 in ]
尺寸
-
连接器高度 : 11.5 mm [ .453 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
使用环境
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
性能类别 : 3 类
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray, 盒和托盘
-
封装数量 : 240
