1-1658072-3

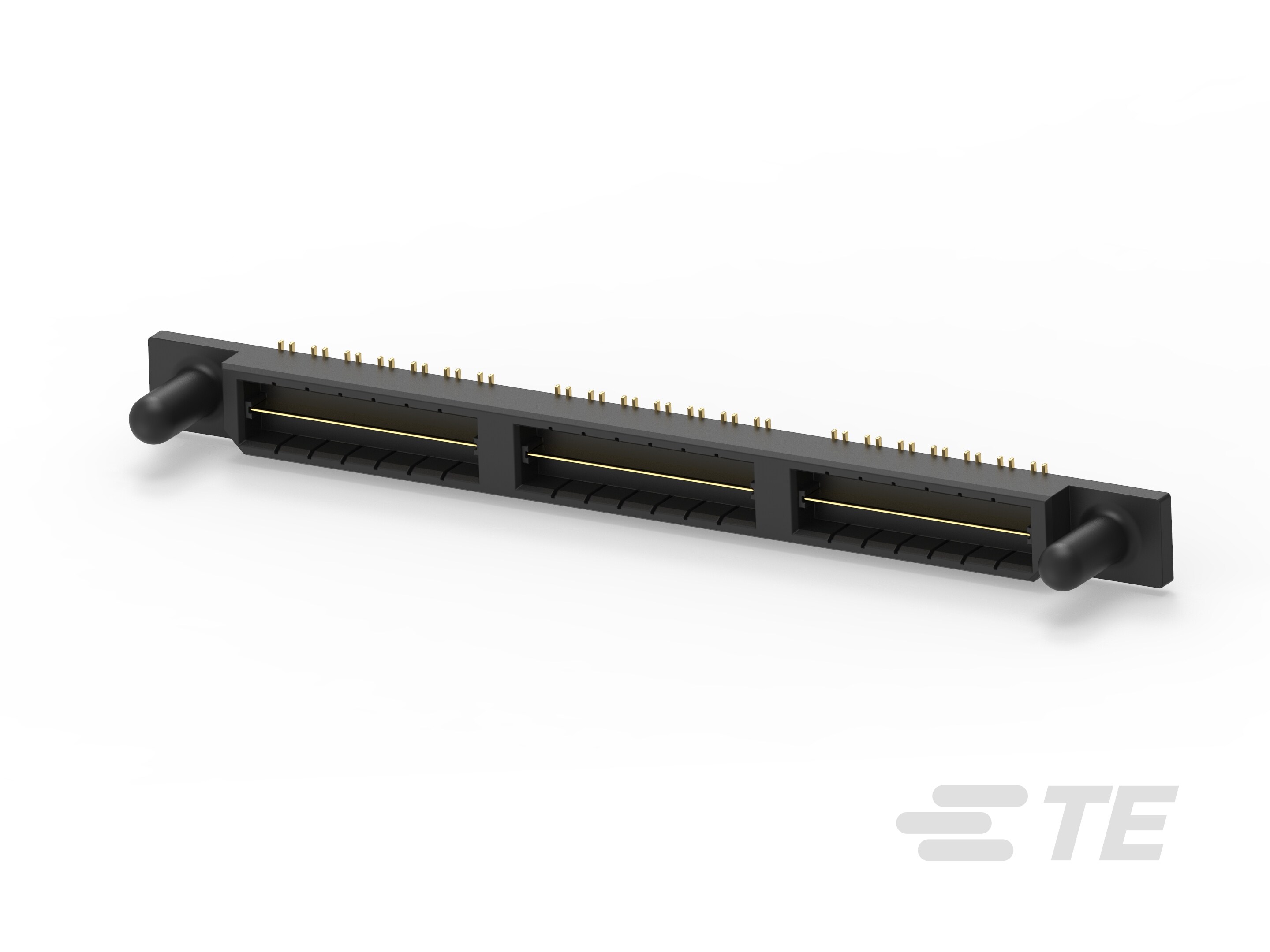

PCB Mount Header, Vertical, Board-to-Board, 84 Position, .8 mm [.031 in] Centerline, Fully Shrouded, Gold Flash, Surface Mount, Power & Signal, Black
1-1658072-3
PCB Mount Header, Vertical, Board-to-Board, 84 Position, .8 mm [.031 in] Centerline, Fully Shrouded, Gold Flash, Surface Mount, Power & Signal, Black
- TE 内部编号 1-1658072-3
- TE 内部产品描述 MSB0.80PL5ASY84DP,-,F,VCTY
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 84
-
中心线（间距） : .8 mm [ .031 in ]
文档
产品图纸
- PLUG ASSEMBLY, 5.0MM [.197] VERTICAL, 0.80MM CL, MICTOR SB ENG_CD_1658072_H1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1658072-3_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1658072-3_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1658072-3_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1658072-3_J.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13116_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
板对板配置 : 平行
-
PCB 安装方向 : 垂直
-
位数 : 84
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接触部电镀材料 : 镀金
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 1.25
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 不带
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : .8 mm [ .031 in ]
尺寸
-
堆叠高度 : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
