T9CP5A54-120

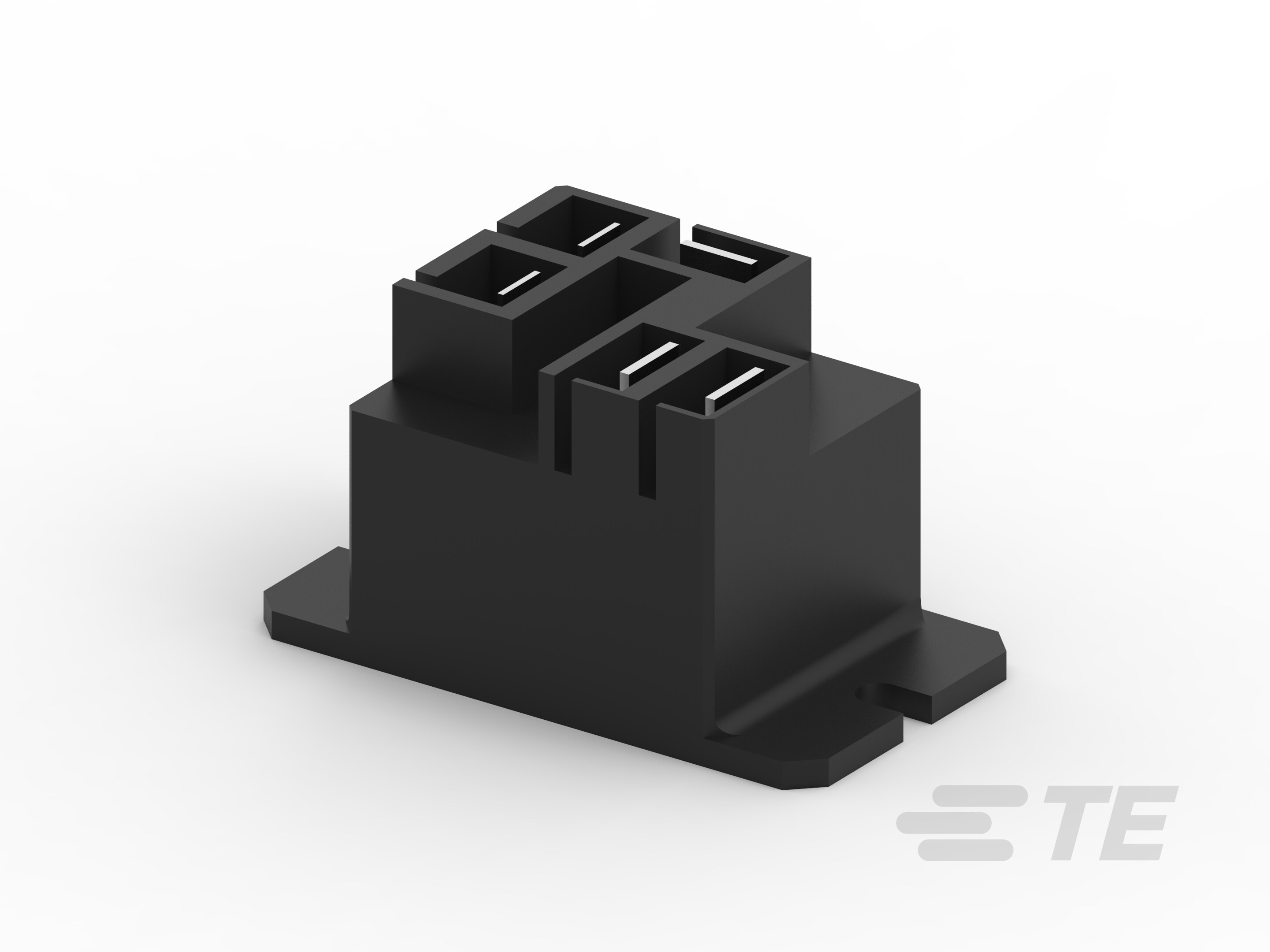

General Purpose Power Relay, AC, Monostable, 1 Form C SPDT-CO, 20 A Contact Rating, 120 VAC Coil Voltage, Potter & Brumfield T9C

T9CP5A54-120-1-1649341-9

T9CP5A54-120

General Purpose Power Relay, AC, Monostable, 1 Form C SPDT-CO, 20 A Contact Rating, 120 VAC Coil Voltage, Potter & Brumfield T9C

    • Potter & Brumfield
    • Potter & Brumfield T9C
  • TE 内部编号 1-1649341-9
  • TE 内部产品描述 T9CP5A54-120

  • 继电器和接触器类型 : 通用功率继电器

  • 电流类型 : AC

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form C SPDT-CO

  • 触点额定电流 (A): 20

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子极数 : 2

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 线圈功率额定值（交流） (VA): 1.6

  • 绝缘初始电阻 (MΩ): 1000

  • 线圈电阻 (Ω): 2800

  • 端子开关负载（最小值） : 1000mA @ 5V

  • 端子开关电压（最大值） (VAC): 277

  • 打开端子间绝缘初始电介质 (Vrms): 1500

  • 端子极限断开电流 (A): 30

  • 端子极限连续电流 (A): 30

  • 端子极限关合电流 (A): 30

  • 端子极限短时电流 (A): 30

  • 触点额定电流 (A): 20

  • 线圈电压额定值 (VAC): 120

  • 端子电压额定值 (VAC): 250

  • 端子和线圈间绝缘初始电介质 (Vrms): 2500

主体特性

  • 外壳类型 : 防尘

接触件特性

  • 端子材料 : AgSnOInO

端接特性

  • 干线端接和连接类型 : 快速连接端子

  • 线圈端接和连接类型 : 快速连接端子

机械附件

  • 产品安装特性类型 : 带安装槽的法兰

  • 产品安装类型 : 面板安装

尺寸

  • 产品高度 : 27.94 mm [ 1.1 in ]

  • 产品长度 : 50.29 mm [ 1.97 in ]

  • 产品宽度 : 27.43 mm [ 1.08 in ]

  • 端子和线圈间绝缘漏电 : 6.36 mm [ .25 in ]

  • 端子和线圈间绝缘间隙 : 3.18 mm [ .125 in ]

使用环境

  • 环境保护类别 : RTII

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 电流类型 : AC

  • 线圈励磁系统 : 单稳态

包装特性

  • 封装方法 : 托盘/盒

其他

  • 环境温度类 (°C): -40 – 70

  • 端子电流类 (A): 16

  • 高度类（机械） (mm): 20 – 35

  • 长度类（机械） (mm): 50 – 55

  • 宽度类（机械） (mm): 25 – 30
