文档
产品图纸

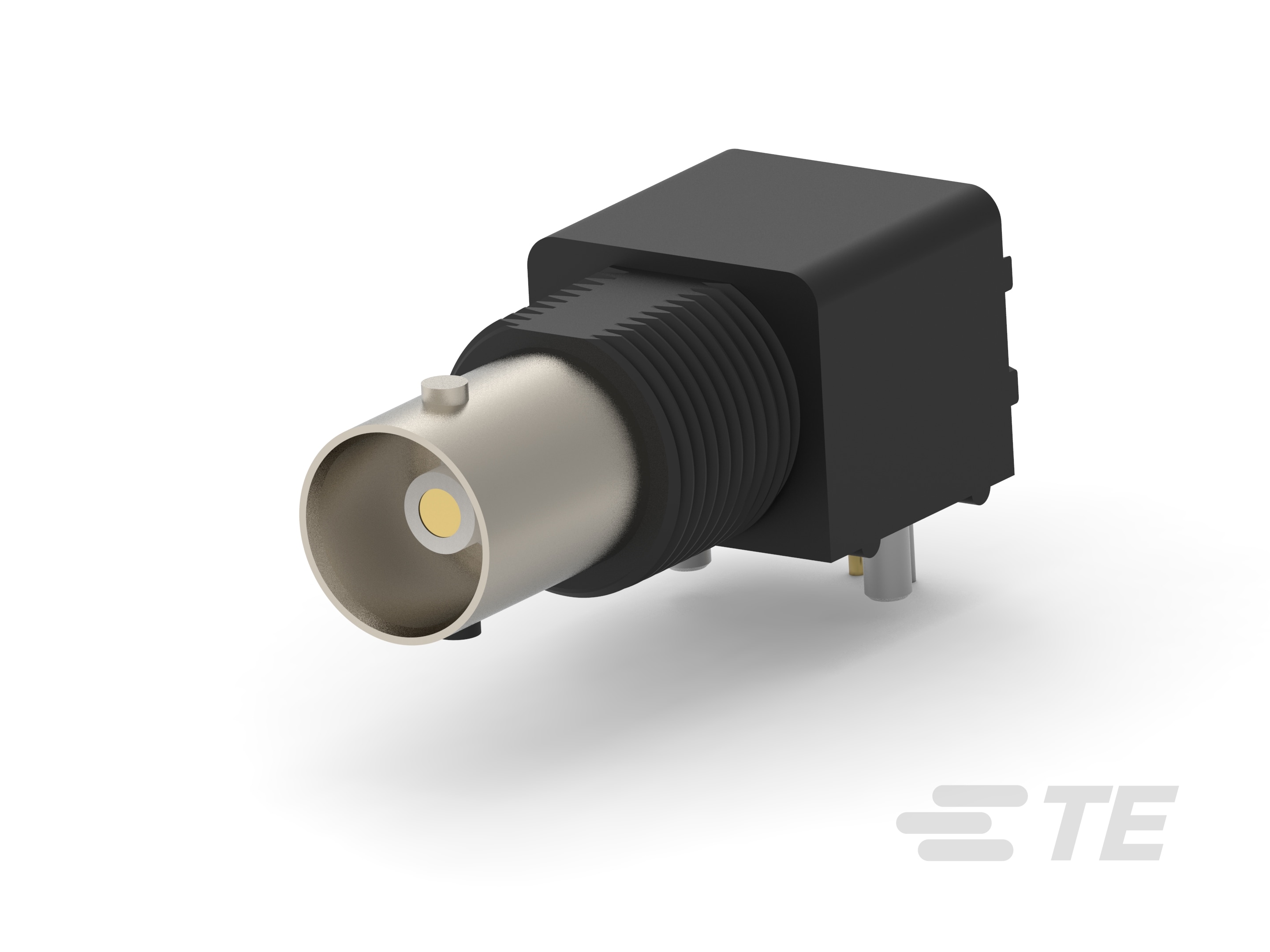

- BNC LOW PROFILE R/A INSULATED PCB SOCKET 75 OHM BLACK ENG_CD_1634624_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1634624-0_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1634624-0_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1634624-0_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1634624-0_C.3d_stp.zip 英文版本
数据表/目录页
- ZDC_RF_COAX_CONNECTOR_SERIES_50&75_OHM ENG_DS_6-1773448-5_ZDC_RF_COAX_50-75_OHM_1007.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-112000_A.tif 英文版本
- ENG_SS_108-112000_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
射频接口 : BNC
-
射频连接器种类 : 插座
-
与射频电缆类型兼容 : RG 同轴电缆
-
连接器系统 : 线到面板, 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
EMI 和 RFI 保护及抑制类型 : 隔离接地
-
阻抗 (Ω): 75
主体特性
-
主体材料 : 锌
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子底板材料 : 铜, 镍
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
端接柱体和尾部长度 : 4.3 mm [ .169 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 带有
-
面板安装方式 : 后部安装
-
射频连接器耦合机制 : 卡口
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 机械
-
制动器 : 带有
壳体特性
-
壳体颜色 : 黑色
尺寸
-
PCB 的外形高度 : 13.16 mm [ .518 in ]
-
安装柱长度 : 3.7 mm [ .146 in ]
-
面板厚度（建议值） : 1.5 – 5.5 mm [ .059 – .217 in ]
-
射频连接器插接外直径（近似值） : 14.53 mm [ .572 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
工作频率 (GHz): 2
包装特性
-
封装方法 : Box
其他
-
等级 : 商业
-
电介质材料 : 聚乙烯
