1-163081-7

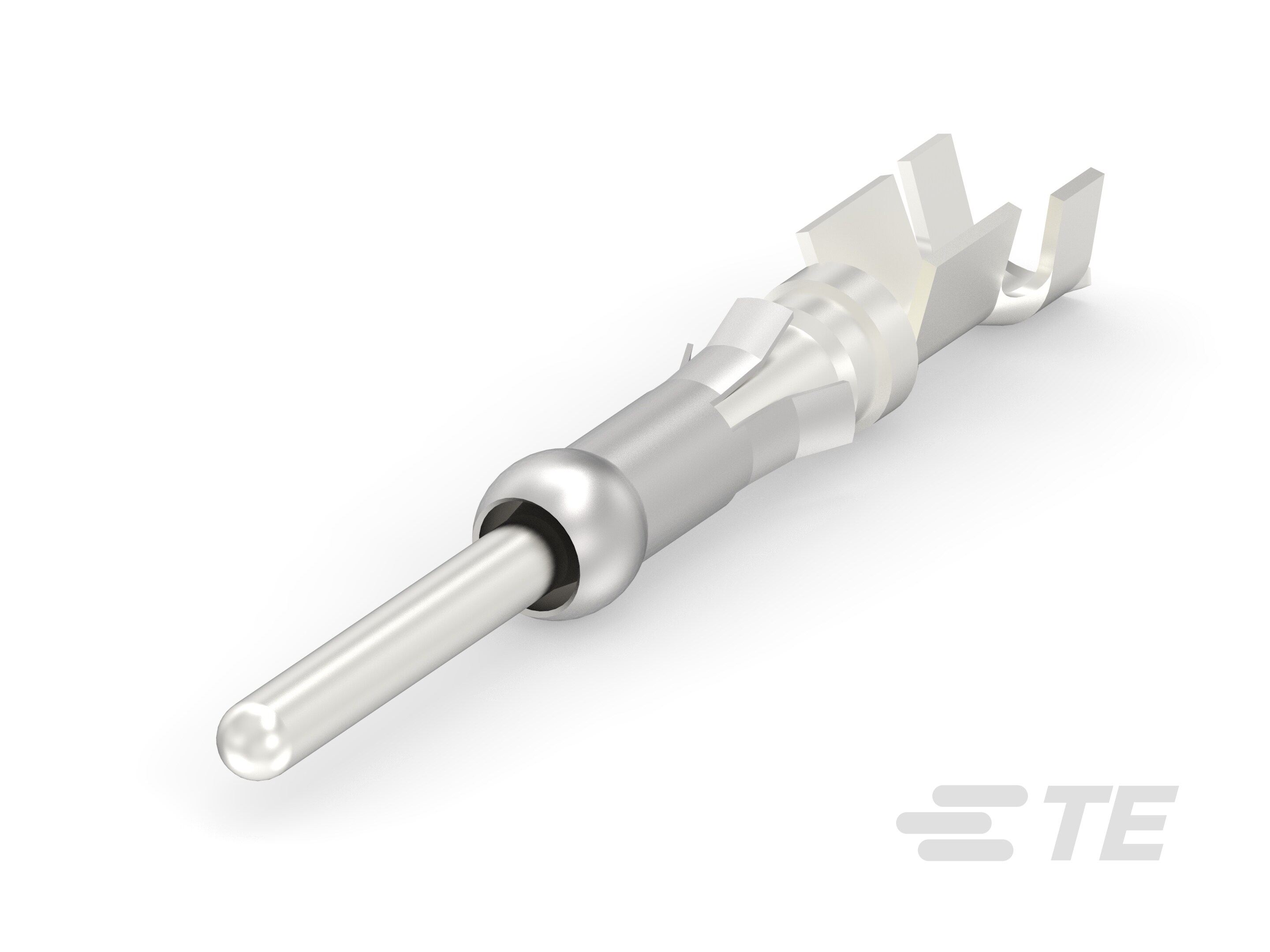

AMP Type III+, Power Contacts, Contact, Silver, 18 – 16 AWG, .75 – 1.5 mm², Wire & Cable, Crimp Termination Method to Wire & Cable

.062 DIA PIN ASSY 3+-1-163081-7

1-163081-7

AMP Type III+, Power Contacts, Contact, Silver, 18 – 16 AWG, .75 – 1.5 mm², Wire & Cable, Crimp Termination Method to Wire & Cable

    • AMP
    • AMP Type III+
  • TE 内部编号 1-163081-7
  • TE 内部产品描述 .062 DIA PIN ASSY 3+

  • 电源端子类型 : 端子

  • 端子接触部电镀材料 : 银

  • Wire Size (AWG): 18 – 16

  • Wire Size (mm²): .75 – 1.5

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源端子类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子接触部电镀材料 : 银

  • 端子额定电流（最大值） (A): 13

  • 端子类型 : 插针

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子基材 : 黄铜

  • 端子接合区域电镀材料厚度 : 1.52 µm [ 60 µin ]

  • 端子接触部电镀材料表面涂层 : 哑光

  • 导线端子端接区域电镀材料厚度 : 1.52 µm [ 60 µin ]

  • 导线端子端接区域电镀材料 : 银

  • 导线端子端接区域电镀材料表面涂层 : 哑光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : .76 µm [ 30 µin ]

  • 端子大小 : 16

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 18 – 16

  • Wire Size (mm²): .75 – 1.5

  • Accepts Wire Insulation Diameter Range : 2 – 2.5 mm [ .078 – .098 in ]

使用环境

  • 工作温度范围 : -55 – 150 °C [ -67 – 302 °F ]

操作/应用

  • 电路应用 : 电源和信号

识别标记

  • 颜色代码 : 蓝色

包装特性

  • 封装方法 : Reel

  • 封装数量 : 5000

其他

  • 电线类型 : 常规导线

产品合规性
