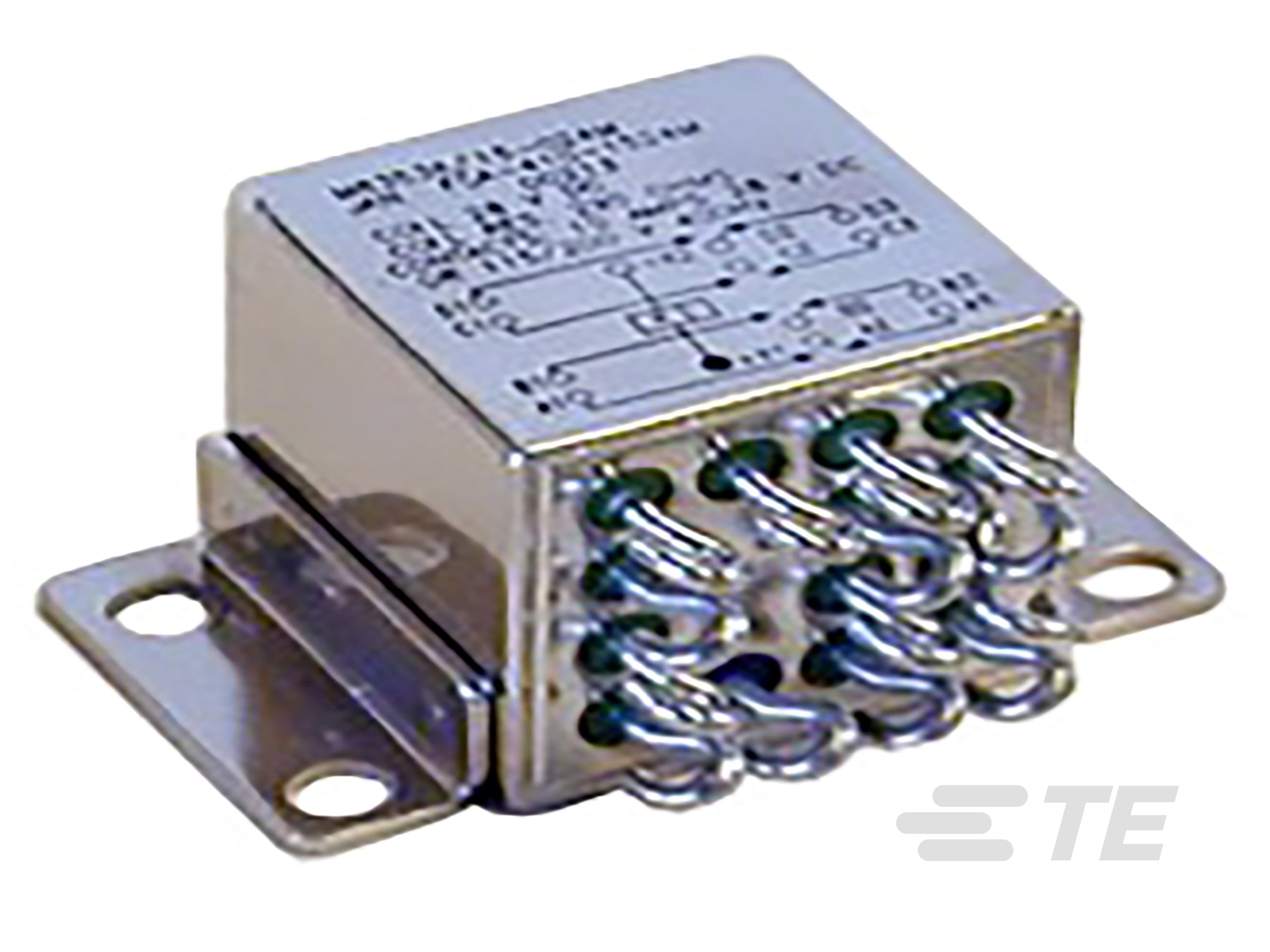

TD229C-6003PY
Time Delay Relay, DC, 2 Form C DPDT-CO, 10 A Contact Rating, Panel & Printed Circuit Board, Hermetically Sealed, 125 °C [257 °F]
TD229C-6003PY
Time Delay Relay, DC, 2 Form C DPDT-CO, 10 A Contact Rating, Panel & Printed Circuit Board, Hermetically Sealed, 125 °C [257 °F]
-
- CII
- TE 内部编号 1-1617803-3
- TE 内部产品描述 TD229C-6003PY=TDFR 600 SEC
-
继电器和接触器类型 : 延时继电器
-
电流类型 : DC
-
端子排列方式 : 2 Form C DPDT-CO
-
触点额定电流 (A): 10
-
干线端接和连接类型 : 焊针
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1617803-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1617803-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1617803-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1617803-3_A.3d_stp.zip 英文版本
数据表/目录页
- High_Performance_Relays_Section5 ENG_CS_5-1773450-5_Section5_1218.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 延时继电器
结构特性
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
输入电压 (VDC): 28
-
触点额定电流 (A): 10
主体特性
-
外壳类型 : 密封式
接触件特性
-
端子材料 : 银氧化镉
端接特性
-
干线端接和连接类型 : 焊针
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装特性类型 : 安装支架
-
产品安装类型 : 面板和印刷电路板
尺寸
-
产品高度 : 25.4 mm [ 1 in ]
-
产品长度 : 43.6 mm [ 1.72 in ]
-
产品宽度 : 25.6 mm [ 1 in ]
使用环境
-
工组温度范围 (°C): -55 – 125
-
环境温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
可重复性（最大值） : ±10%
-
运行模式 : 释放延迟
-
延迟时间 : 600 秒
-
指示器类型 : 无指示灯
-
控制类型 : 固定
-
电流类型 : DC
