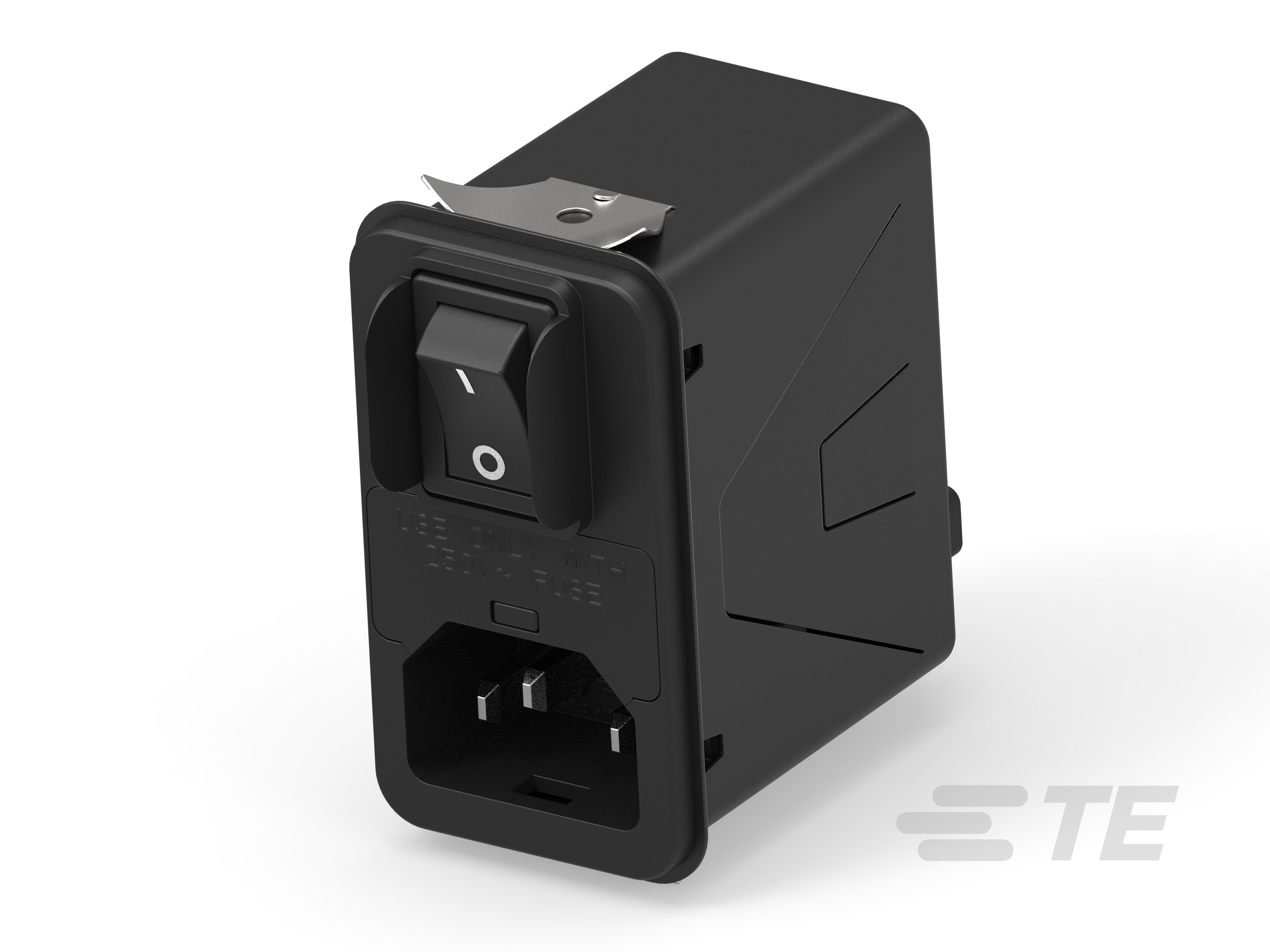

10HPSGS1
Power Entry Module, None Input, DPST, Complete Shield, Locking Socket & Shrouded Output & Switch Guard, 1 MOOP, Corcom HP, Power Entry Modules
10HPSGS1
Power Entry Module, None Input, DPST, Complete Shield, Locking Socket & Shrouded Output & Switch Guard, 1 MOOP, Corcom HP, Power Entry Modules
-
- Corcom
- Corcom HP
- TE 内部编号 1-1609158-6
- TE 内部产品描述 10HPSGS1=F8482
-
滤波器类型 : 电源输入模块
-
输入电压选择 : 无
-
滤波器开关类型 : DPST
-
滤波器屏蔽类型 : 完整屏蔽层
-
设备安全特性 : 锁定插座、屏蔽输出和开关护罩
文档
产品图纸
- HP SERIES CUSTOMER DRAWING ENG_CD_C-P-1609004-0_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1609158-6_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1609158-6_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1609158-6_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1609158-6_1.3d_stp.zip 英文版本
数据表/目录页
- HP SERIES EMI FILTERS ENG_DS_HP_Series_Datasheet_4.pdf 英文版本
- Corcom HP series EMI PEM Filters ENG_DS_corcom-hp-series-emi-pem-filters_2211.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
滤波等级 : 电感器和电容器
-
接地扼流选件 : 否
-
滤波器类型 : 电源输入模块
-
滤波器开关类型 : DPST
-
输出端接类型 : .187″ FASTON
-
滤波要求 : 已滤波
-
滤波器连接器类型 : IEC 60320-1 C-14
结构特性
-
保险丝选项 : 单
电气特征
-
输入电压选择 : 无
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 81
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 140
-
额定电流 (A): 10
-
工作电压 (VAC): 250
主体特性
-
滤波器屏蔽类型 : 完整屏蔽层
-
产品方向 : 垂直
机械附件
-
面板安装特性类型 : 卡口
尺寸
-
面板厚度（建议值） : 1 – 2 mm [ .039 – .079 in ]
使用环境
-
工组温度范围 (°C): -40 – 40
操作/应用
-
设备安全特性 : 锁定插座、屏蔽输出和开关护罩
-
滤波器运行模式 : 1 MOOP
行业标准
-
与机构/标准产品兼容 : UL
